CUBIC SYSTEM

キュービックレール

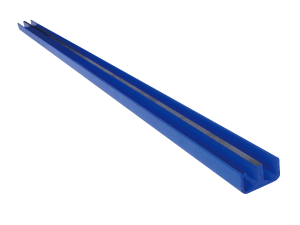

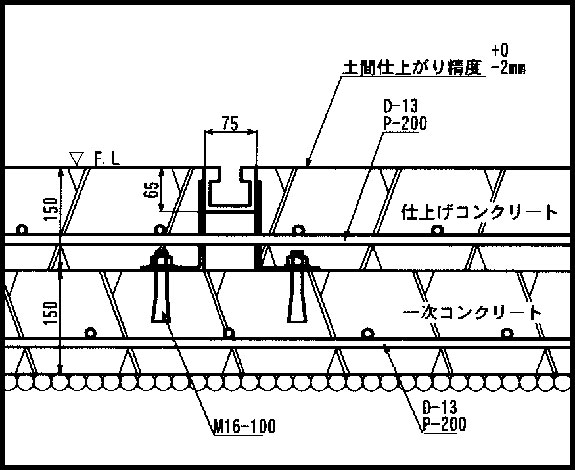

1. 埋設キュービックレール　特徴

お客様のご要望によるレールレイアウトや、床集塵・鈑金リフトとの多様な組み合わせが可能です。

  • キュービックレール（オープンレール含む）は、熱押一体整形品のため、他社レール及び鋼材を使用したレールと比較した場合、抜群の破壊強度（10cmあたり42t）を誇ります。強固なフレーム車及び小型トラック等も修正も可能です。また、基本レイアウト以外にユーザー様のご要望に合わせたオーダーメイドもOKです。
  • フロアーシステムを取り入れる事によりタワーを必要なところにセットして作業できます。また、補助固定などが必要なところにセットでき作業の効率化をはかります。
  • 修正作業のない時はフラットな面になり組み付けなどに効率よく利用できサンディングやリフトなどとの組み合わせで工場内を最大限に活用できます。

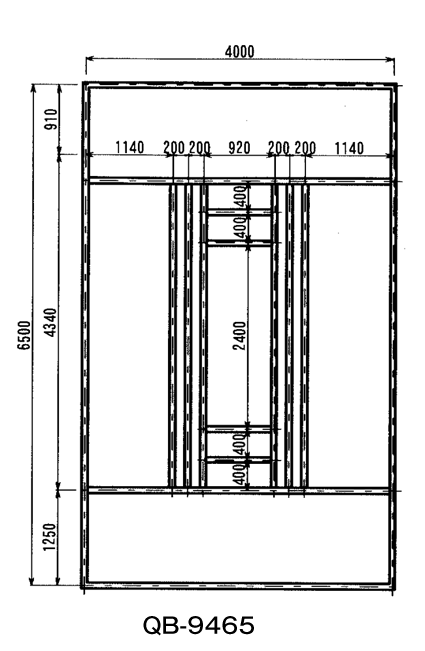

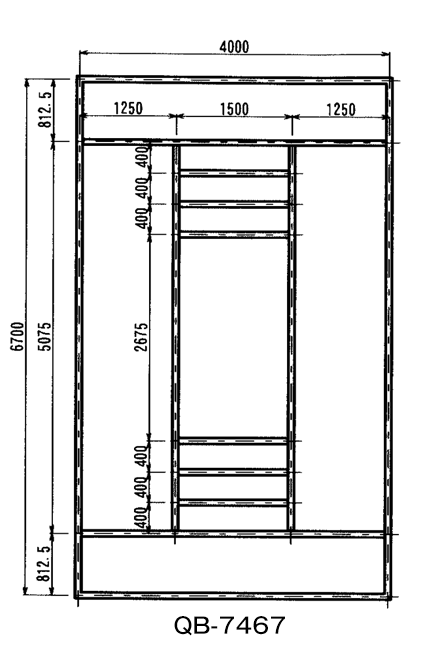

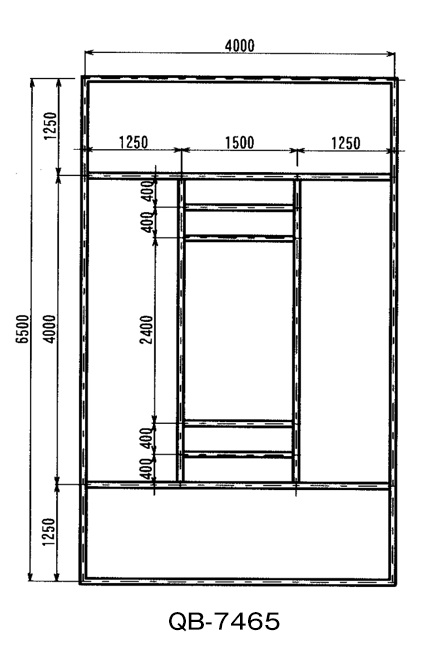

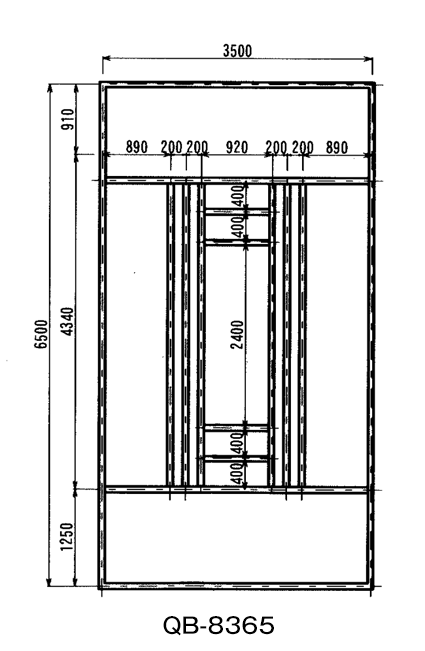

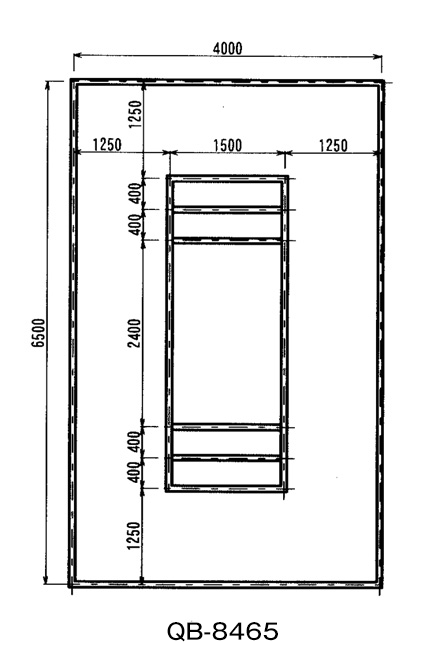

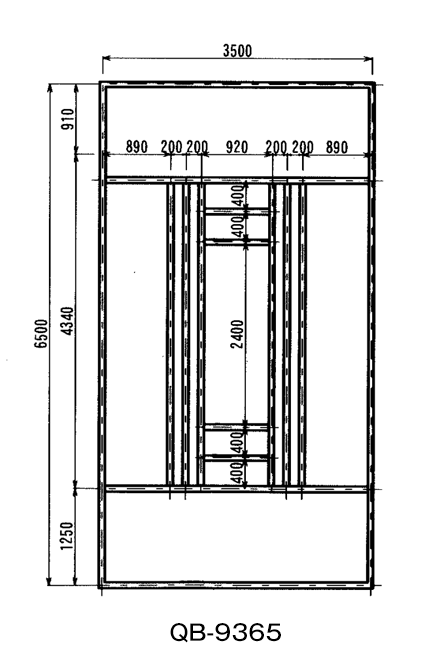

2. 埋設キュービックレール　レイアウト

お客様のご要望によるレールレイアウトや、床集塵・鈑金リフトとの多様な組み合わせが可能です。

3. 投設キュービックレール　オープンレール

オープンレールは埋め込み式とは別に、レールをオールアンカーにより地面上で固定することができる抜群の強度を誇るフロアー設置型レールです。

手軽にシステムアップ／打設レール（特注長さ可能）
工場の移転、工場レイアウトの変更にも再度使用することができます。
アンカーボルトを打ち込み設置したその日から作業することができます。

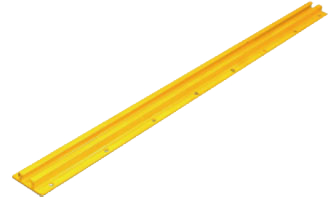

QOR-1M　オープンレール 1M

重量19kg / 高さ43mm / 幅150mm / レール幅32mm / レール厚9mm

QOR-2M　オープンレール 2M

重量38kg / 高さ43mm / 幅150mm / レール幅32mm / レール厚9mm

オプション　※オープンレール取付け方法は2タイプ

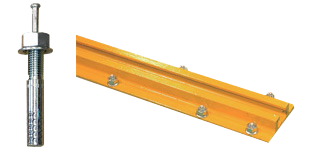

Z-1111　オールアンカー（M16）

常設仕様
オールアンカーでオープンレールを強力固定。
オープンレール1M /
オールアンカー9本が必要です。
オープンレール2M /
オールアンカー17本が必要です。

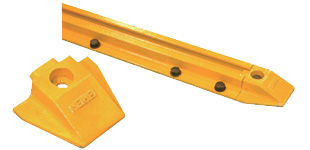

QOR-G　オープンレール用 コーナーガード

タイヤのサイドウォールを傷つけず安心して修正面への乗り入れが可能となります。

長さ145mm / 幅150mm / 高さ45mm / 重量2kg

4. 埋設キュービックレール　関連機器

埋没レーンに取り付けてチェーンをとめたり下引きをしたりする為の商品群です。

QB-203S　Nレール用チェーン固定器具S

チェーンをレールに直接取付ける時に使用します。
幅80mm / 奥行60mm
高さ95mm / 重量2.5kg

QB-203W　Nレール用チェーン固定器具W

チェーンを2本同時にレールに直接取付ける時に使用します
幅152mm / 奥行65mm
高さ95mm / 重量4kg
クサビ
長さ190mm / 幅20mm
高さ35mm / 重量500g

QB-204　Nレール用下引き金具

タワーを使って、大きな力で下引きする時にレールに取付けて使用します。
幅135mm / 奥行90mm
高さ250mm / 重量6kg
クサビ
長さ190mm / 幅20mm
高さ35mm / 重量500g

QB-4077　オープンフック

レールに引っかけて、チェーンを簡単に固定することができます。打設用オープンレールにも使用できます。
長さ210mm / 幅80mm
厚み70mm / 重量1.5kg

QB-4073NW　Nレール用Wフック

ラムを使って下引きする時にレールに取付けて使用します。
重量2.5kg （2ヶ1セット）

QB-RB　レールブリッジ

レールの溝に入る降下物やガレージジャッキ等の車輪はまり込みを防止します。
長さ1250mm / 幅30mm
高さ55mm / 重量3kg

5. 打設キュービックレール　関連機器

打設レーンに取付けてチェーン止めたり下引きをしたりする為の商品群です。

QOR-203S　オープンレール用チェーン固定器具S

チェーンをオープンレールに直接取付ける時に使用します。
幅80mm / 奥行80mm
高さ75mm / 重量1.5kg

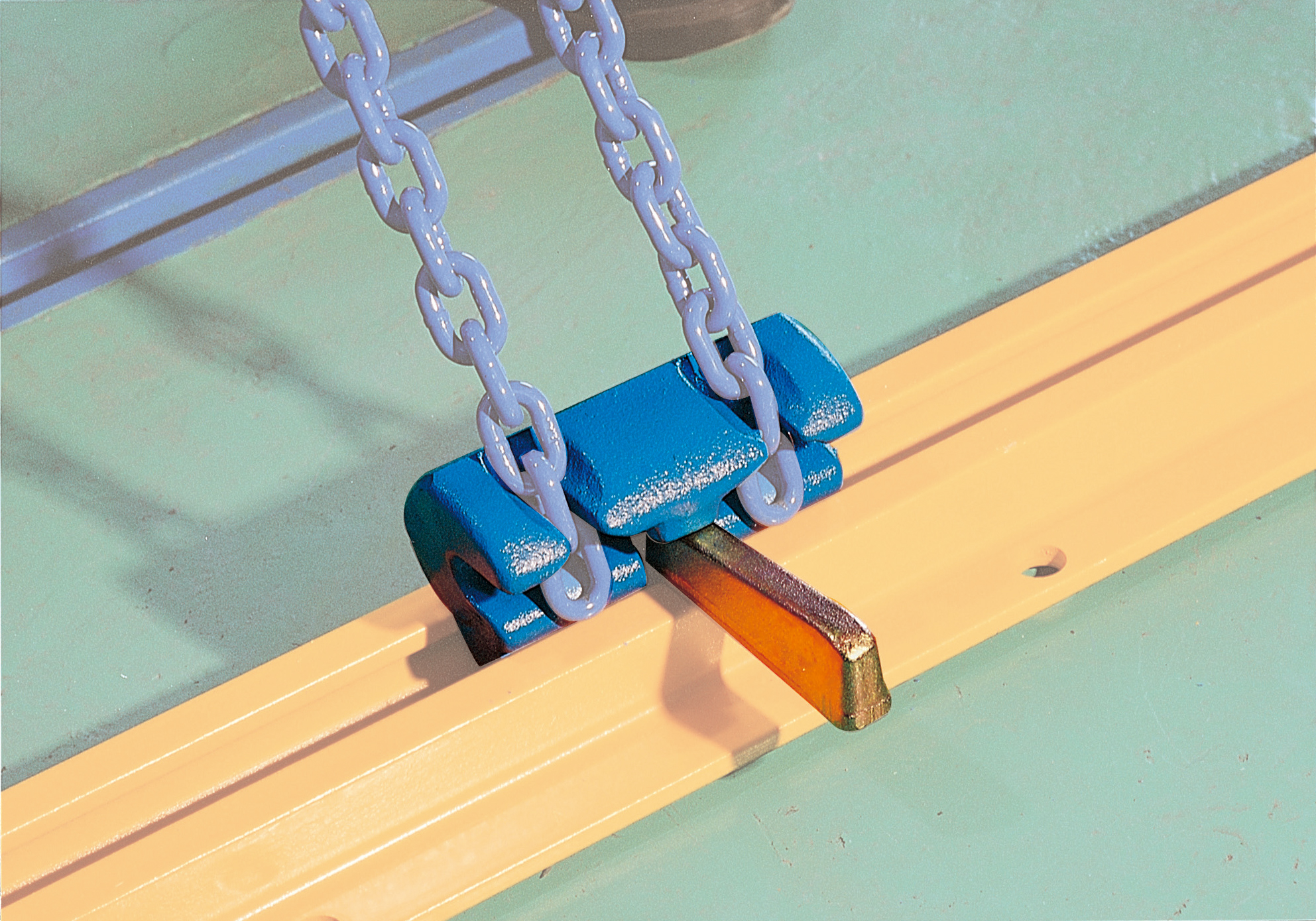

QOR-203W　オープンレール用チェーン固定器具W

チェーンを2本同時にオープンレールに直接取付ける時に使用します。
幅150mm / 奥行70mm
高さ100mm / 重量4kg
クサビ
長さ190mm / 幅20mm
高さ35mm / 重量500g

QOR-204　オープンレール用下引き金具

タワーを使って、大きな力で下引きする時にオープンレールに取付けて使用します。
幅135mm / 奥行90mm
高さ250mm / 重量6kg
クサビ
長さ190mm / 幅20mm
高さ35mm / 重量500g

QB-8004　フック金具

フックにチェーンが直接、架からない時に使用します。
長さ170mm / 幅45mm
高さ25mm / 重量400g

QB-8063

修正作業を行わない時はチェーンを収納できフラットな面として効率よく使用できます。
外径80φ / 高さ100mm
重量2.5kg / 耐荷重3t / チェーン8φ

QB-8073　オートフック

アンカーボルトで手軽に設置でき、チェーンやタワーなどを固定できます。
外径200φ / 高さ32mm
重量2.5kg / 耐荷重3t

QB-8080　チェーンストッパー

オートフックで4方向に引く時、チェーンの脱落を防ぐために使用します。
外径48φ / 内径33φ
高さ25mm / 重量30g

QB-203K　コーレック用チェーン固定器具W

コーレックタイプレールにチェーンを直接取付ける時に使用します。
総重量10kg（1セット）

6. 車体機器

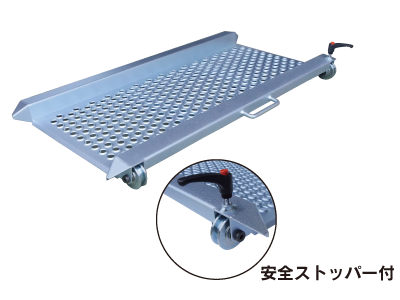

QB-TBS-HT　車体トラバーサー台車

QB-TBS-R　トラバーサー用埋設レール（1M）

QB-TBS-R-SS　トラバーサー用埋設ステンレスレール（1M）

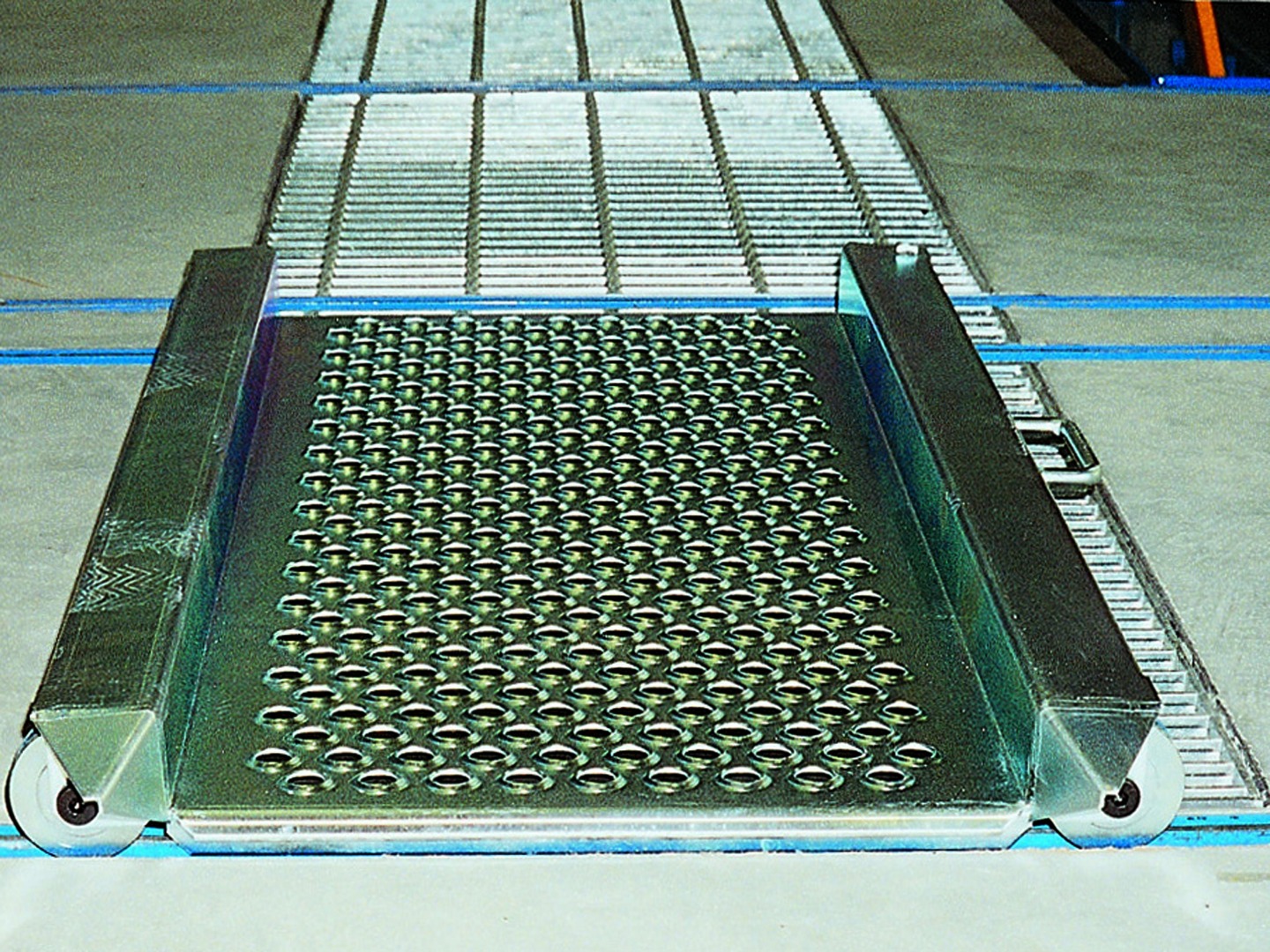

作業スペースに埋設したレールの上で車体を自由に横移動するために開発された商品です。
また、床集塵機や修正レールとの併設も可能です。

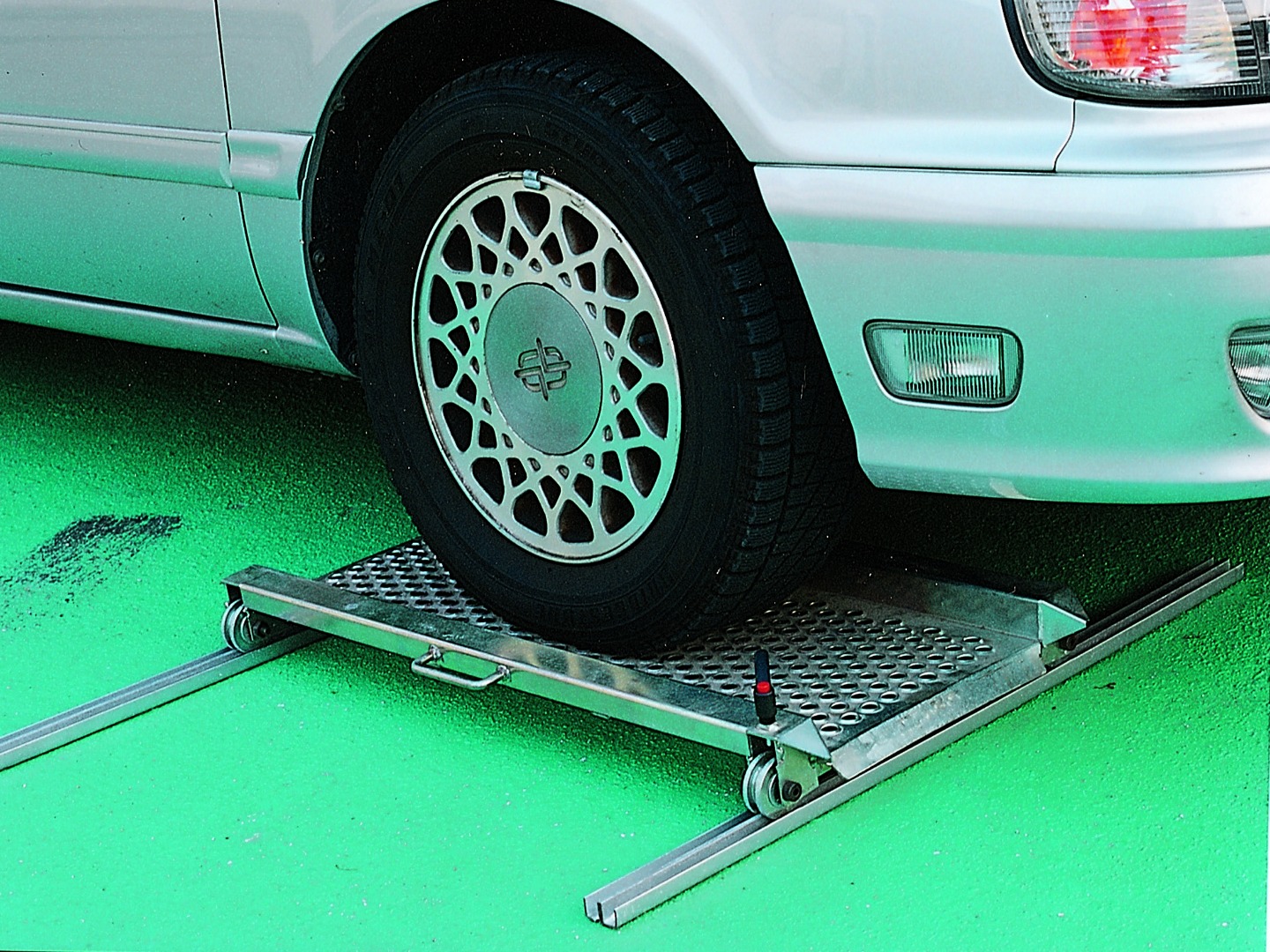

  • 埋設レール上に4台の車体トラバーサーを設置することにより、車体を簡単に横移動することができます。
  • 狭いスペースでも、すばやい移動と配置ができ作業スペースの効率を20〜30％向上させることができます。
  • 数秒でスムーズな移動ができるためにトラバーサー専用車輪は、大径車輪を採用、移動後は安全ストッパーで車輪をロック。より作業者のフィーリングを重視した設計です。

トラバーサーの特徴

  • レールは地面から出っ張らない形状です。また、車輪にはベアリングを採用しています。
  • タイヤを乗り入れる箇所はスロープ形状になっており、タイヤを傷つけません。
  • トラバーサーは特殊段付穴加工を施し高強度と軽量化を実現いたしました。
  • 特殊段付穴加工をすることにより本来はトラバーサーの上に落ちてたまってしまうパテ粉なども床集塵装置と併用することにより解消されます。
QB-TBS-HTサイズ／長さ920㎜×幅490㎜×高さ100㎜　重量15㎏
QB-TBS-R1Ｍサイズ／幅40㎜×高さ20㎜
