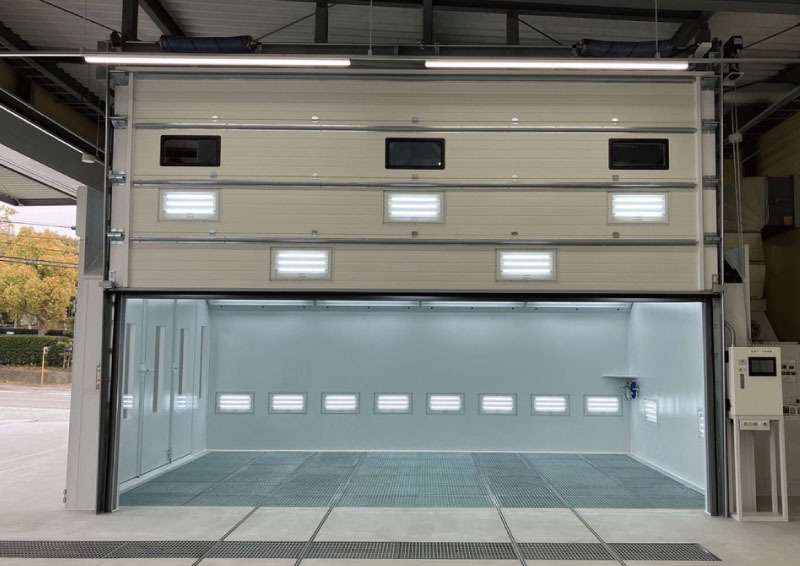

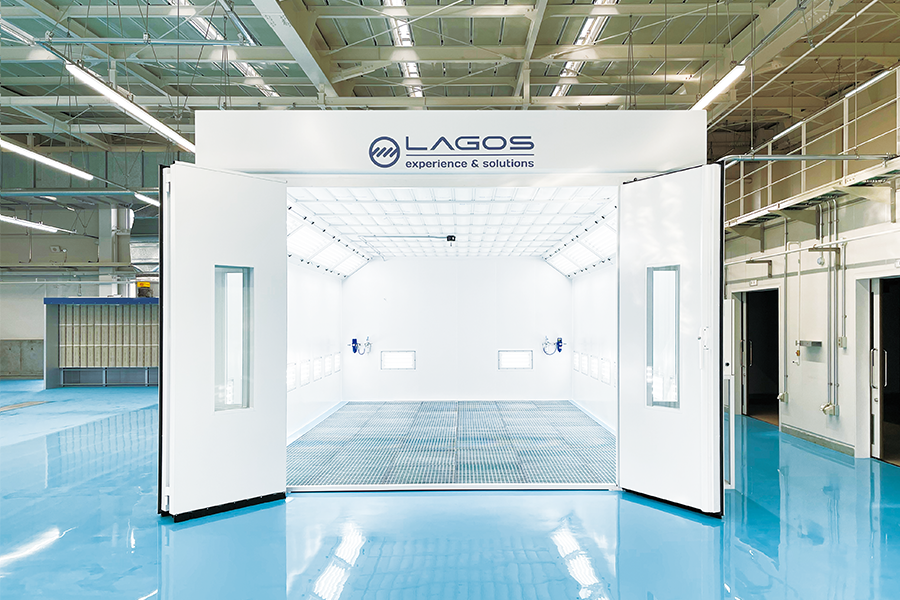

キュービックブース（外装色が白色に変わりました）
塗装ブースのさらなる経済性と安心性、そして使い易さへの追及
「導入後のランニングコストが、いかにかからないか」トータルコストの削減という理論を実現するためにキュービック塗装ブースは開発されました。
室内長さ7.2メートル、室内幅4.0メートル、室内高さ2.8メートル。ハイルーフ車や大型高級車にも完全対応します。ゆとりの空間で、最高の作業性を誇ります。
- LGS-4073-PP-16H トップジェネレータータイプ
- LGS-4573-PP-18H トップジェネレーターワイドタイプ
- LGS-4073-PP-40H 特注オーダータイプ

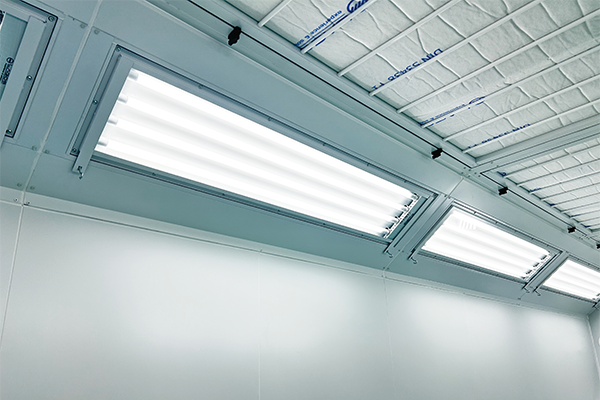

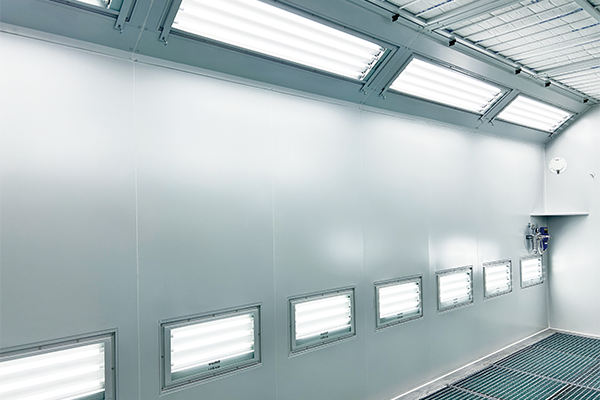

業界トップクラスの明るさと超高演色の自然色調タイプを採用
- 豊かな光量で車を最適な角度で照らし出します。
- 長寿命40000時間の省エネ仕様（総ワット数1152W）
- 室内中央部で1500Lux以上の照度。業界における最高水準の明るさを実現しました。
- 演色評価数Ra80以上、色温度6500KのLEDを室内照明に採用。
- トップライティング 24W×32灯（全光束3100Lm）
- ボトムライティング 8W×48灯（全光束1000Lm）
最も信頼のおける先新技術とCUBICの情熱。
側面パネル／天井パネル
側面パネル
温度が上がりやすく下がりにくいので、40mmの断熱パネルを使用（燃料を無駄に消費しません）。
天井パネル
温度が上がりやすく下がりにくいので、30mmの断熱パネルを使用し熱を逃がしません（燃料を無駄に消費しません）。

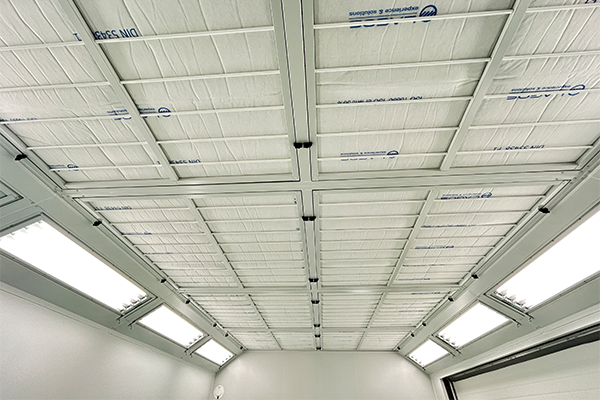

天井フィルター
粘着剤付きの特殊品を使用しています（ヨーロッパ規格/EU5）。
8分割になっているため1人で容易にフィルター交換を行うことができます。

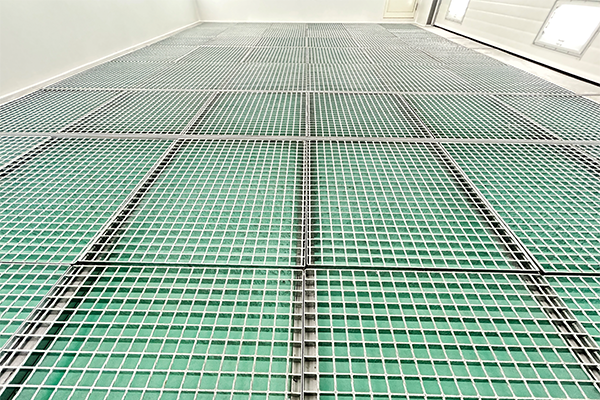

グレーチング
特殊鋼による間隔の狭い30mm厚のグレーチングを使用し、高強度を誇ります。間隔の狭いグレーチングを使用しているのでブース内での機器の移動等がスムーズに行えます。

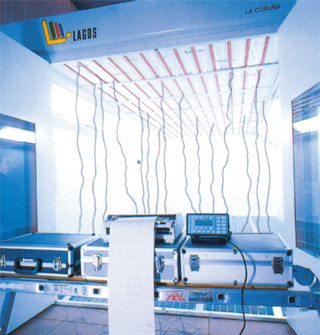

コンピューター計測によるリアルデーター
風量・風速・温度を常に管理し、製品にフィードバックしています。

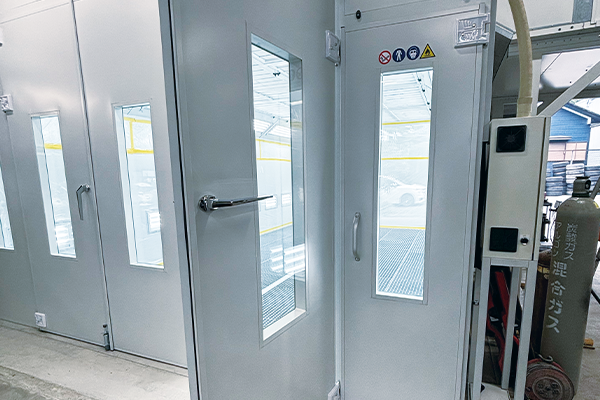

頑丈な扉
フロントドアパネルを3枚扉にし断熱パネルは80mm、フロントガラスは2重ガラスを使用しました。ガラスの廻りにゴムを使用せず（劣化するため）、長期間の使用が可能です。
扉の内部に、6mmの鉄板を埋め込み、その部分をビス止めしたうえでフレームに溶接されたヒンジに取付けるため、長期間の使用でも扉が落ちてくることがありません。
温度が上がりやすく燃料を無駄に消費しません。パーツが経年変化で無駄に傷むことがありません。

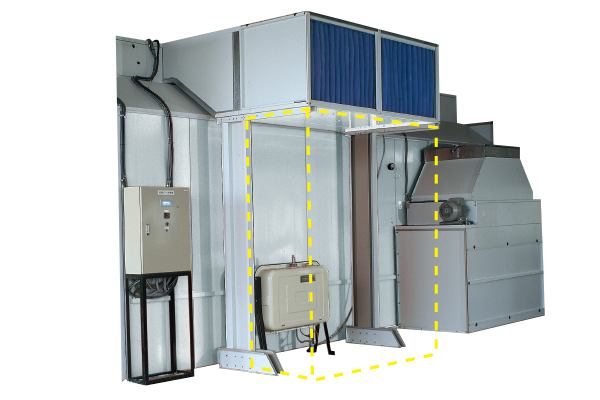

給気ユニット
トップジェネレータータイプ
【世界特許品 】LGS-4073-PP-16H・12H・8Hとに標準装備。
天井部分に設置することによって従来型のブース（横・後方部分に設置）と比較した場合、工場スペースの有効利用、作業効率の向上を図ることができます。
給気したエアーをダイレクトにブース内に送り込むため、労働省基準をクリアーする風量・風速を確保でき熱効率も格段にアップしています。また、将来普及していくであろう水性塗料にも対応しています。温度が上がりやすく下がりにくいのでバーナー点火時間が短いため燃料の消費も少なくてすみます。
乾燥モード時にスペシャルダブルシロッコファンを逆回転させ超低速で熱交換機にエアーを供給することにより正回転時に比べ風量が約半分となり、短時間でブース内を指定の温度まで立ち上げることが出来ます。
また、風量は約半分なのでブース内のエアーの流量が少なく、ほこりをまき上げることがなく美しい仕上がりを実現します。（世界特許品）
給気フィルターへのホコリ等の付着も軽減しフィルターを長持ちさせることができます。
- 能力／モーター5.5kw
- シロッコファン／スペシャルダブルシロッコファン

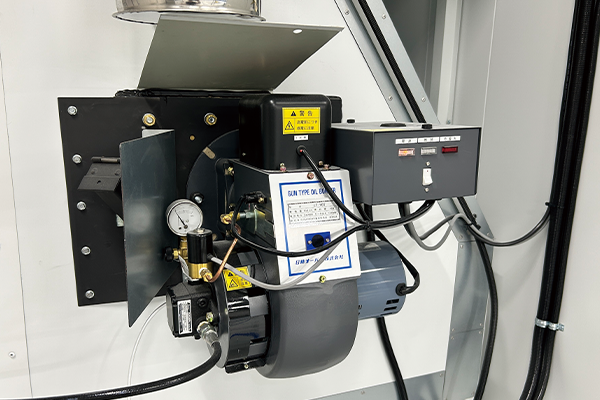

バーナー
熱源は灯油方式または、ガス方式が選べます。絶対の信頼の日本製。（メーカー／日精オーバル株式会社）でアフターフォローも万全です。
最大250,000カロリーの能力があります。

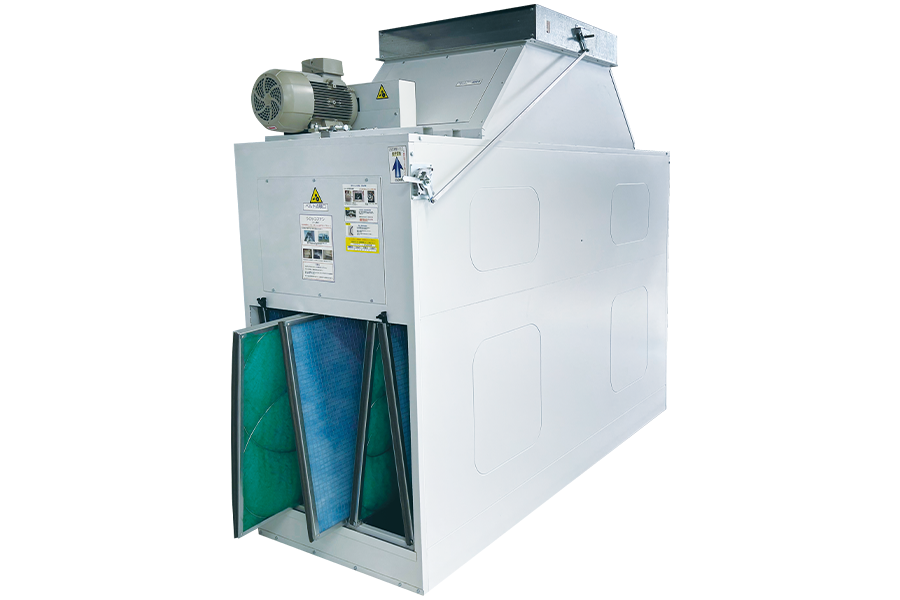

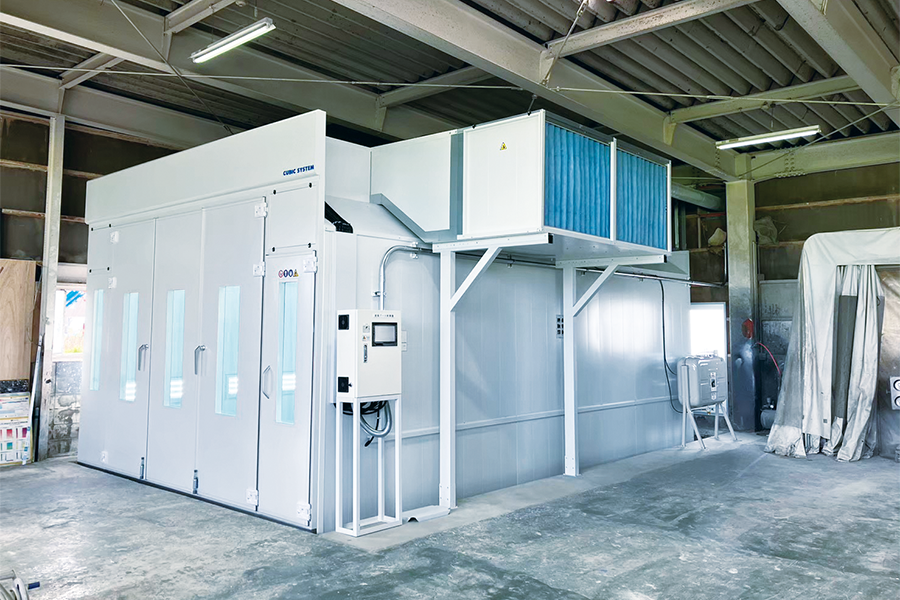

排気ユニット
スペシャルダブルシロッコファン内蔵タイプ
排気フィルターの断面積を大きく設置しフィルターの交換サイクルを延ばします。また、カセット式なのでメンテナンス性にすぐれています（フィルターの交換サイクルが長いためにコストがかかりません）。また、スペシャルダブルシロッコファンも本体の中にあるために消音性に非常に優れています。
排気BOXの設置は貴社の工場スペースに応じたレイアウトが可能です。
- 能力／モーター5.5kw
- シロッコファン／スペシャルダブルシロッコファン

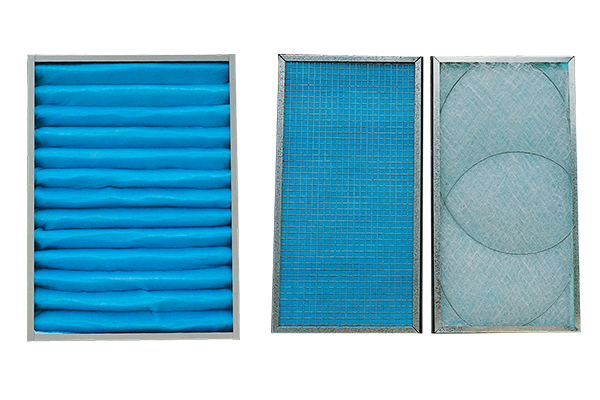

給排気フィルター
給気フィルターもカセット式を採用。排気フィルターの総面積は9m20cm角になります。
各フィルターはカセットフィルターを採用し広面積を確保し捕集率を上げています。
メンテナンス性にもたいへん優れています。
通常、排気フィルターの交換回数は頻繁に行わなければならないものです。キュービック塗装ブースの特長として業界トップクラス22枚（2層構造）のフィルターがついています。
この工夫からミストの捕集面積が他社メーカーのブースよりもはるかに多く、メンテナンスの頻度も少なくてすみます。

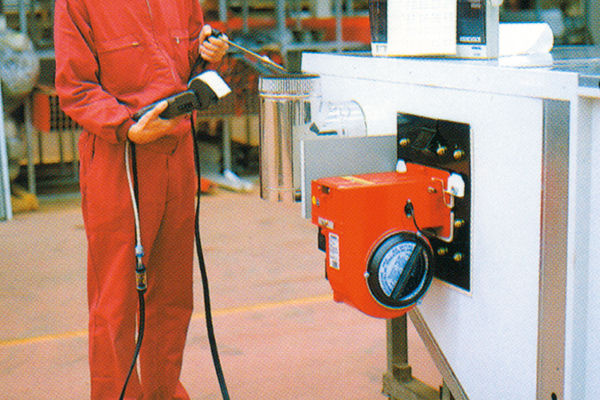

燃焼試験
メーカー出荷時、全ての商品に熱交換機の燃焼試験を実施しているので安心してご使用いただけます。

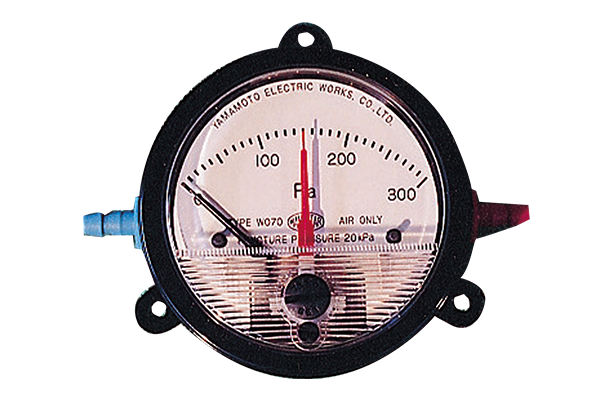

マノメーター
ブースの内圧がマノメーターにより一目でわかるため、排気ボックスのダンパー調整によりつねに一定した圧力で使用できます。また、フィルター交換時期も確認できます。

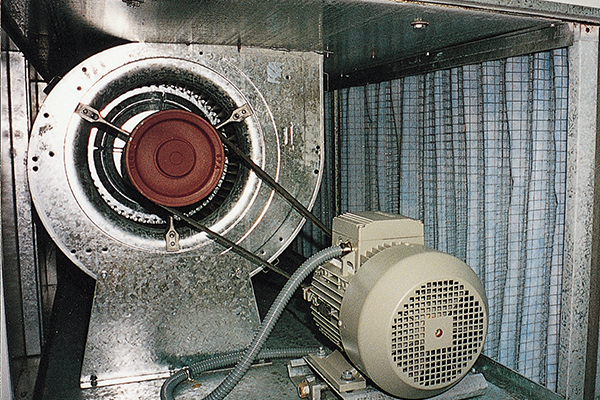

給排気ファン
スペシャルダブルシロッコファンを採用し風量性能、消音性能とどれをとっても高性能です。
モーターは世界で絶大な信頼を得ているドイツ製（メーカー／シーメンス社）を装着しています。100％国内でのメンテナンスが可能ですので、安心してご使用いただけます。

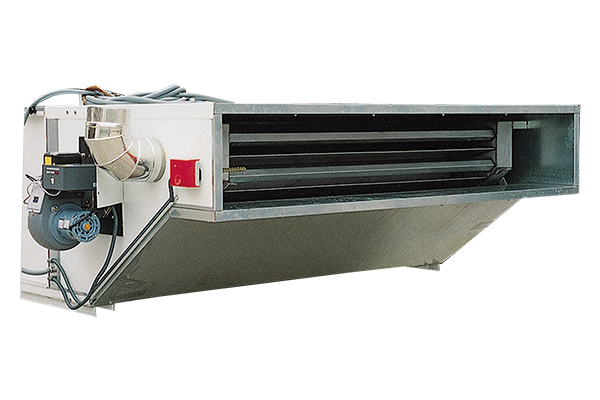

熱交換機
温度をより速くたち上げるために翼断面形状にし、空気接触面積を大きくとっています（ステンレス製）。また、奥行サイズが2,100mmのビックサイズになっています（燃料を無駄に消費しません）。

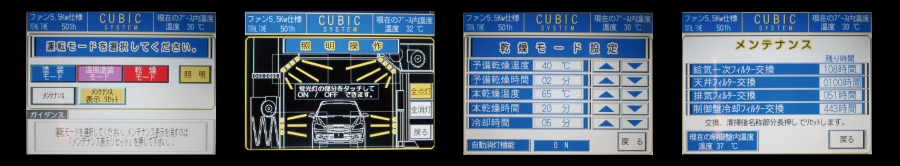

コンピューター式制御盤（シーケンサータイプ）
使いやすく細かく設定が可能なカラー液晶タッチパネル式
MEID IN JAPAN
液晶パネル、シーケンサー、リレーマグネットスイッチ、配線などの電気装部品はすべて日本製。また、コンピューターにシーケンサーを装備しているため、将来にわたってのバージョンアップが容易になります。
- 安心の日本製と簡単な日本語表示。
- スイッチはセンサーに触れるだけのタッチパネルを装備。
- 冬場や寒冷地に役立つ温風塗装モードを装備。
- お客様の塗料にあわせた、きめ細やかな調整が可能で呼び乾燥から本乾燥へは自動切り替え。また、調整時間は1分ごとにきめ細やかに調整可能です。また、温度調節も1℃ごとに調整可能です。（例：30℃で5分間予備乾燥・60℃30分間本乾燥）
- 乾燥終了後、自動で10分間フレッシュエアーを取り入れ車体や室内を冷却するアフタークールモードを装備。
異常発生時、ブザー音と画面表示にて通知
- 万一、地震等が発生した際、自動でバーナーを停止する感震器異常モードを装備。
- 熱交換器が60℃以上の時に乾燥モードを強制的に停止した場合、バーナー等を自動で冷却する低温異常モードを装備。
- 熱交換器が急激に高温になりすぎたときに自動で冷却するハイカット異常モードを装備。
スペック表
LGS-4073-PP-16H トップジェネレーター標準タイプ
| 送風方式 | プッシュ・プル式 ピット架台 or ピット方式 | |
|---|---|---|
| 本体寸法 | 外径 | 長さ7,340㎜ 幅4,080㎜ 高さ3,320㎜ |
| 室内 | 長さ7,200㎜ 幅4,000㎜ 高さ2,800㎜ | |
| 開口及びドアー | 3枚扉/2,750㎜ 幅2,520㎜ | |
| 側面パネル | 40㎜厚断熱パネル補強リブ入 | |
| ファン | 給気ファン | 両吸込みシロッコファンツイン式（5.5kw） |
| 排気ファン | 両吸込みシロッコファンツイン式（5.5kw） | |
| フィルター | 給気フィルター | 一次フィルター（カセット式） 天井フィルター（EU-5) |
| 排気フィルター | カセット式（粗目・細目2層式） | |
| フィルター効率 | 最終ミスト補修率98％以上 | |
| 風量・温度 | 塗装工程 | 風量366.7㎥/M 22,000㎥/H |
| 換気回数4.5回/M 274回/H | ||
| ブース内風速 0.1～0.3ｍ/ｓ | ||
| 温風塗装室温調整範囲 0℃～40℃ | ||
| 乾燥工程 | 風量180㎥/M 10,800㎥/H | |
| 乾燥室温調整範囲 0℃～80℃ | ||
| 照明 | 上部 | 1ユニット4灯 トータル 8ユニット 24ｗ×32灯 LED |
| 側部 | 1ユニット3灯 トータル16ユニット 10ｗ×48灯 LED | |
| 乾燥機 | 方式 | 灯油バーナーorガスバーナー熱交換式 新鮮空気加熱式 |
| 最大出力 | 160,000kcal/H ～ 250,000kcal/H | |
| 電源 | 電気容量 | 単相200V 2kw／3相200V 11kw |
| 方式 | 制 御 盤 | カラー液晶タッチパネル表示 シーケンサーコントロール |
| 乾燥終了後室温冷却工程付 | ||
LGS-4573-PP-18H トップジェネレーターワイドタイプ
| 送風方式 | プッシュ・プル式 ピット架台 or ピット方式 | |
|---|---|---|
| 本体寸法 | 外径 | 長さ7,340㎜ 幅4,580㎜ 高さ3,450㎜ |
| 室内 | 長さ7,200㎜ 幅4,500㎜ 高さ2,800㎜ | |
| 開口及びドアー | 3枚扉/2,750㎜ 幅3,020㎜ | |
| 側面パネル | 40㎜厚断熱パネル補強リブ入 | |
| ファン | 給気ファン | 両吸込みシロッコファンツイン式（7.5kw） |
| 排気ファン | 両吸込みシロッコファンツイン式（7.5kw） | |
| フィルター | 給気フィルター | 一次フィルター（カセット式） 天井フィルター（EU-5) |
| 排気フィルター | カセット式（粗目・細目2層式） | |
| フィルター効率 | 最終ミスト補修率98％以上 | |
| 風量・温度 | 塗装工程 | 風量500㎥/M 30,000㎥/H |
| 換気回数5.5回/M 330回/H | ||
| ブース内風速 0.1～0.3ｍ/ｓ | ||
| 温風塗装室温調整範囲 0℃～40℃ | ||
| 乾燥工程 | 風量250㎥/M 15,000㎥/H | |
| 乾燥室温調整範囲 0℃～80℃ | ||
| 照明 | 上部 | 1ユニット4灯 トータル 8ユニット 24ｗ×32灯 LED |
| 側部 | 1ユニット3灯 トータル16ユニット 10ｗ×48灯 LED | |
| 乾燥機 | 方式 | 灯油バーナーorガスバーナー熱交換式 新鮮空気加熱式 |
| 最大出力 | 160,000kcal/H ～ 250,000kcal/H | |
| 電源 | 電気容量 | 単相200V 2kw／3相200V 15kw |
| 方式 | 制 御 盤 | カラー液晶タッチパネル表示 シーケンサーコントロール |
| 乾燥終了後室温冷却工程付 | ||

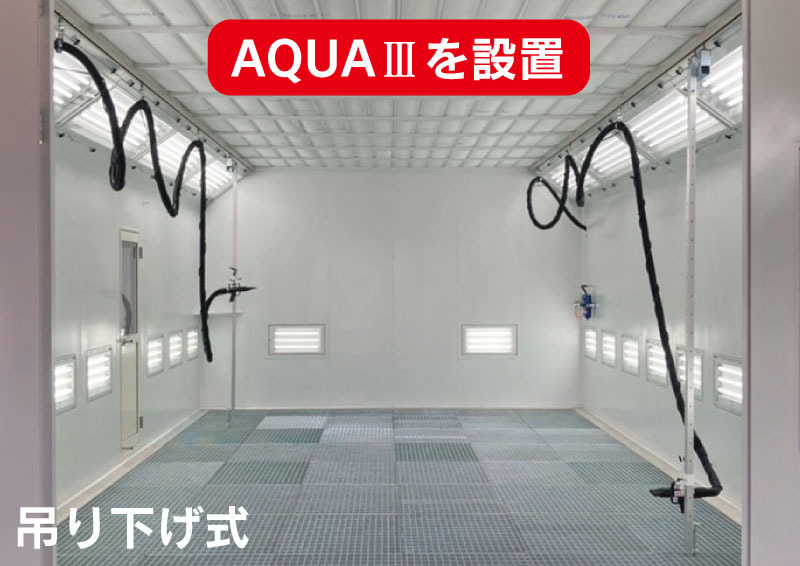

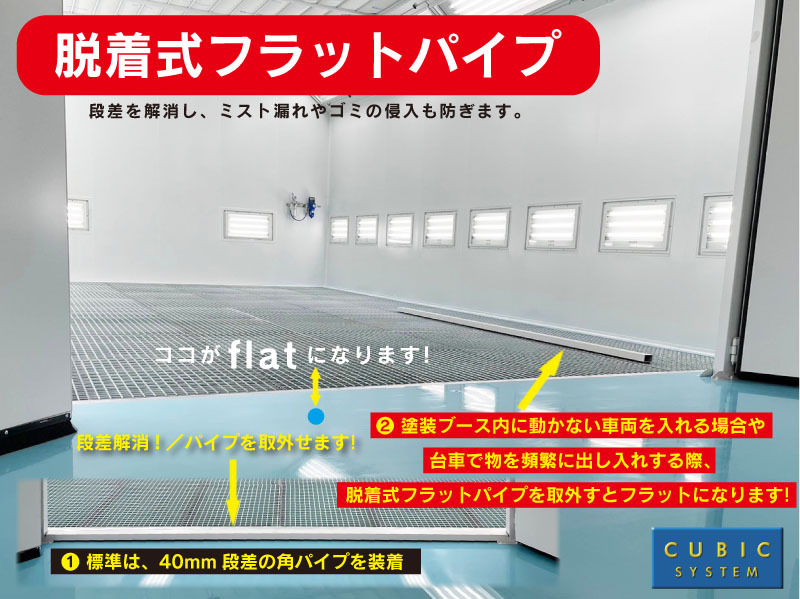

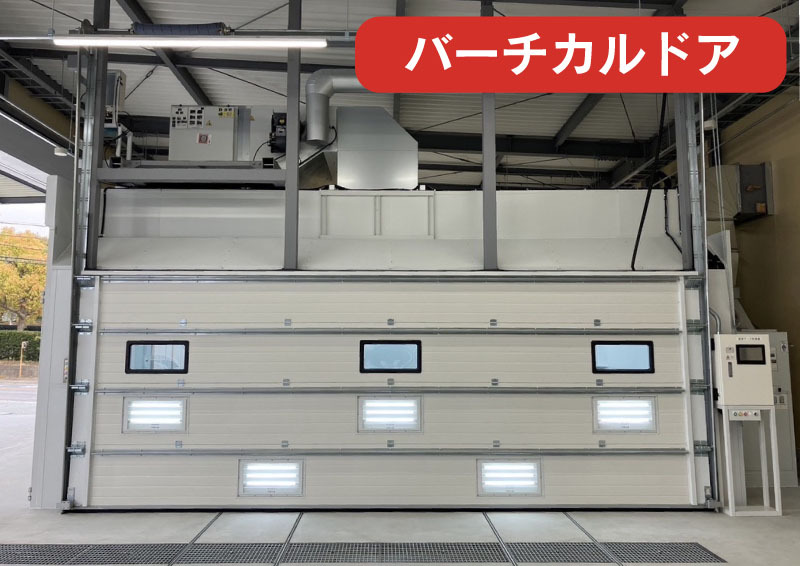

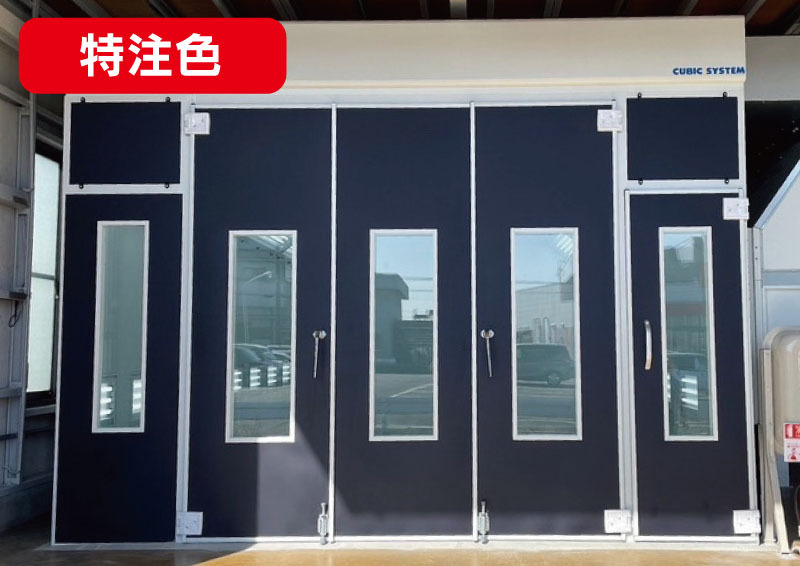

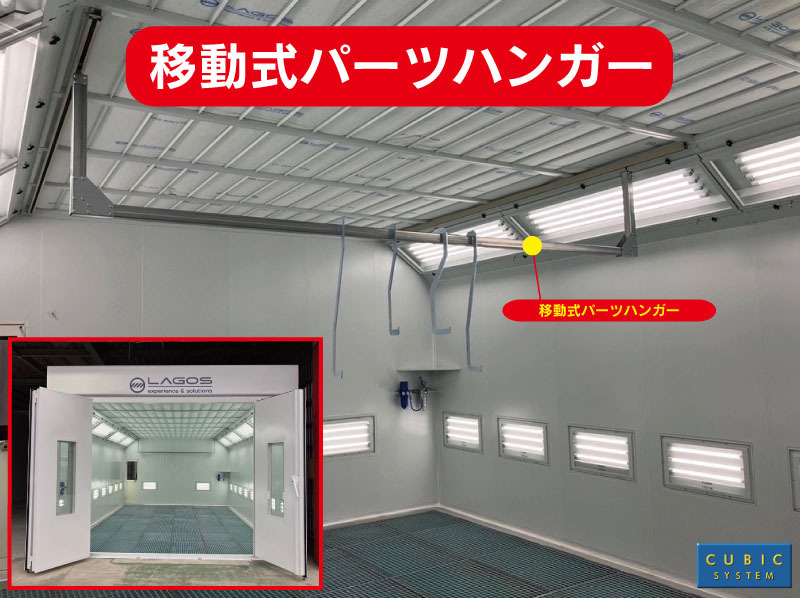

オプション／お客様導入例（詳細はお問い合わせ下さい）
キュービックオープンブース
狭い場所にも簡単に設置ができる！
グットクオリティとロープライスを実現。
キュービックオープンブースは、狭い場所にも簡単に設置ができグットクオリティとロープライスを実現した、クイックペイントに最適のオープンブースです。
- AP-6-2 キュービックオープンブース上下圧送式
- AP-6-3 キュービックオープンブース上横圧送式
オープンブースをさらにロープライスに！
キュービックダストブースは、オープンブースをさらにロープライスにし、給気のみで工場のミストダストなどを集塵します。
- AP-6-4 キュービックダストブース
| 型式 | AP-6-2 / AP-6-3 / AP-6-4 | |
|---|---|---|
| 送風方式 | セミプッシュ・プル式 ピット架台 or ピット方式 | |
| 本体寸法 | 外径 | 長さ7,440㎜ 幅4,080㎜ 高さ3,643㎜ |
| 室内 | 長さ6,440㎜ 幅4,000㎜ 高さ2,800㎜ | |
| 開口及びドアー | 3面カーテンタイプ | |
| 側面パネル | — | |
| ファン | 給気ファン | 軸流ファン式（モーター0.2kW×2、モーター0.4kW×2） |
| 排気ファン | シロッコファンツイン式（モーター5.5kW） | |
| フィルター | 給気フィルター | 一次フィルター（カセット式） 天井フィルター（EU-5) |
| 排気フィルター | カセット式 | |
| フィルター効率 | 最終ミスト補修率98％以上 | |
| 風量・温度 | 塗装工程 乾燥工程 | 18,000㎥/H |
| 蛍光灯 | 上部 | 1ユニット3灯 トータル 6ユニット 58ｗ×18 |
| 側部 | — | |
| 電源 | 電気容量 | 3相200V 11kw |
| 方式 | 制 御 盤 | スイッチ式 |
