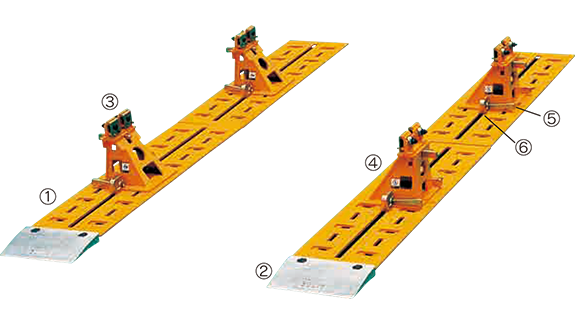

1.キュービック車体固定システム　ベストロック

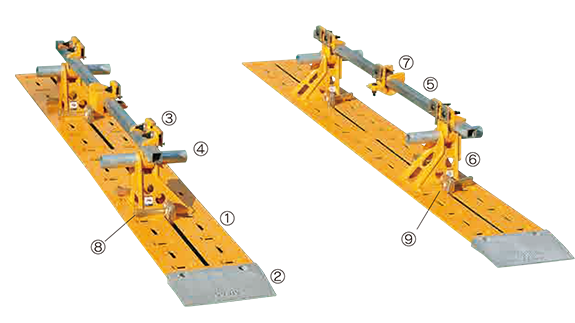

QB-1　ベストロック

※QB-1の設置には別途アンカーボルトが56本必要です。

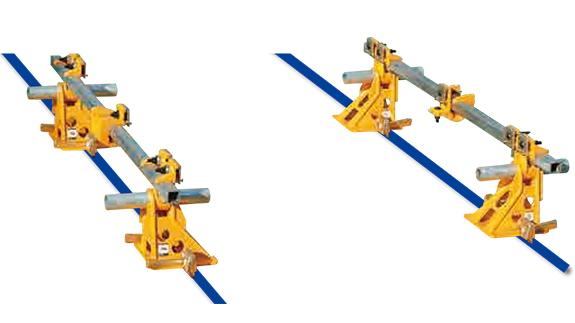

QB-1R　レール用ベストロック

※レールの形状をご指示くだされば他社レールにも対応可能です

ベストロック標準パーツ

01. QB-1-1	フロアープレート（ベストロック用）×4 / 長さ1500mm・幅400mm・厚み35mm（板厚12mm）・重量54kg
02. QB-1-2	スロープ（ベストロック用）×4 / 長さ250mm・幅400mm・厚み45mm（アルミ）・重量4.5kg
05. QB-1-3	シルクランプ×4 / 長さ325mm・幅110mm・高さ210mm・重量4.5kg
06. QB-1-4	ハードパイプ×2 / 長さ2100mm・外径60.5φ・厚み8mm・重量22kg
07. QB-1-5	リンクパイプ×2 / 長さ1900mm・幅50mm・厚み4.5mm・重量12.5kg
08. QB-1-6	スタンド×4 / 長さ280mm・幅280mm・高さ380mm・重量12kg
09. QB-1-7	ユニバーサルクランプ×2 / 長さ180mm・幅160mm・高さ160mm・重量5kg
10. QB-1-8F	クサビ（鍛造）×18 / 長さ190mm・幅20mm・高さ35mm・重量0.5kg
11. QB-1-9	ブロック×8 / 長さ95mm・幅50mm・高さ105mm・重量1.5kg
12. QB-1-10	スタンドヘッド×4 / 長さ340mm・幅50mm・高さ110mm・重量1kg

QB-2　グレートロック　※プレート幅の広いタイプ

01. QB-2-1	フロアープレート×4（グレートロック用）/ 長さ1500mm・幅600mm・厚み35mm（板厚12mm）・重量81kg
02. QB-2-2	スロープ×4（グレートロック用） / 長さ420mm・幅600mm・厚み45mm（アルミ）・重量9kg

※QB-2の設置には別途アンカーボルトが76本必要です。

ベストロックの特長

フロアープレート

• 全長3m、幅40cm（ベストロック）にし、ワイドトレッド、ロングホイールベースの車も固定が可能です。
• プレート本体を1mm以内の精度で設置するために調整ボルト56本（ベストロック）を標準で付属しています。

シルクランプ

• 本体は鉄板溶接構造のタイプに比べ高強度・高精度・超軽量に製造しています。（鋳造品）
• クランプの歯型加工が表側にないため車体のステップを傷つけることなく作業ができます。
• また、クランプ付属のボルト・ナットはベアリング内蔵タイプ（高強度・高耐久性）にすることによりのインパクトレンチで使用を前提に開発されています。（鍛造品）

リンク・ハードパイプ

• 固定強度の秘訣は、ハードパイプとリンクパイプの井桁状連結にあります。この連結で引きの力を6つのクランプで分散させて受け止めます。（特殊硬鋼材）

スタンド

• 車体の重量と引きの力をおさえるため、鍛造部品と特殊鋼鈑により製作
  し高強度、超軽量化を実現しています。

ユニバーサルクランプ

• ユニバーサルクランプを使って、ステップフランジの変形車種にも対応することができます。（鋳造品）

クサビ

• ハンマーで何回も打込む部品なので高強度・高耐久性を重視しています。（鍛造品）

ブロック

• フロアープレートとスタンドを結合するための部品なので高強度・高耐久性を重視しています。（鍛造品）

2.キュービック車体固定システム　ナイスロック

QB-3　ナイスロック

※QB-3の設置には別途アンカーボルトが52本必要です。

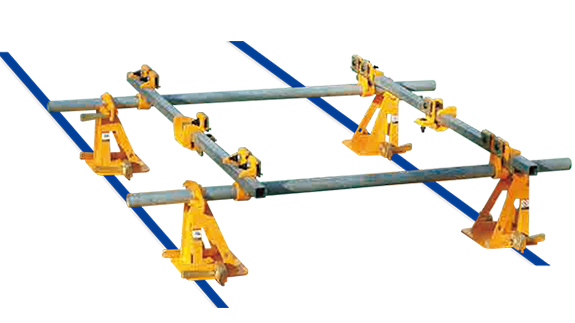

QB-3R　レール用ナイスロック

※レールの形状をご指示くだされば他社レールにも対応可能です。

ナイスロック標準パーツ

01. QB-3-1	フロアープレート×4／長さ1500mm・幅400mm・厚み35mm（板厚12mm）・重量54kg
02. QB-3-2	スロープ×2／長さ250mm・幅400mm・厚み45mm（アルミ）・重量4.5kg
03. QB-3-3	シルクランプ×4／長さ325mm・幅110mm・高さ210mm・重量4.5kg
04. QB-3-4	ハードパイプ×4／外径60φ・内径45φ・長さ200mmor400mm・重量4kg
05. QB-3-5	リンクパイプ×2／長さ1900mm・幅50mm・厚み4.5mm・重量12.5kg
06. QB-3-6	スタンド×4／長さ320mm・幅320mm・高さ390mm・重量16kg
07. QB-3-7	ユニバーサルクランプ×2／長さ180mm・幅160mm・高さ160mm・重量5kg
08. QB-3-8F	クサビ（鍛造）×14／長さ190mm・幅20mm・高さ35mm・重量0.5kg
09. QB-3-9	ブロック×8／長さ95mm・幅50mm・高さ105mm・重量1.5kg

ナイスロックの特長

ベストロックの機能をそのまま受け継ぎながら、その他の機能を簡略化し低価格を実現させたモデルです。
ハードパイプをパイプレスにすることにより下廻りの作業効率をアップし車体固定時間も大幅に短縮することができます。

パイプレス

• 寸法が20cm/40cmになり、ゲージでの測定作業が容易になります。

スタンド

• パイプレスにするため特殊鋼鈑で製作し、高強度、超軽量化を実現しています。
• スタンドに横パイプが出ているタイプはパイプにクランプをセットすれば当然スタンドはねじれてしまいます。

3.キュービック車体固定システム　クイックロック

QB-5　クイックロック

※QB-5の設置には別途アンカーボルトが52本必要です。

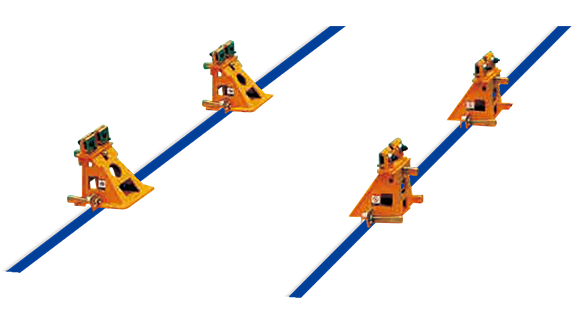

QB-5R　レール用クイックロック

※レールの形状をご指示くだされば他社レールにも対応可能です。

01. QB-5-1	フロアープレート×4／長さ1500mm・幅400mm・厚み35mm（板厚12mm）・重量54kg
02. QB-5-2	スロープ×2／長さ250mm・幅400mm・厚み45mm（アルミ）・重量4.5kg

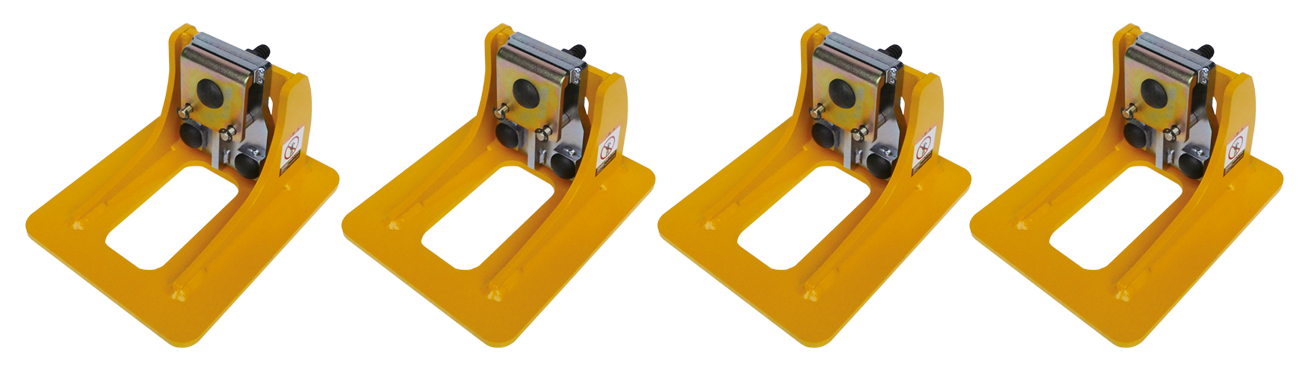

03. QB-5-3	クイッククランプ×4／幅200mm・奥行90mm・高さ160・重量5kg
04. QB-5-4	スタンド×4／幅300mm・奥行300mm・高さ240・重量14kg
05. QB-5-5	クサビ（鍛造）×12／長さ190mm・幅20mm・高さ35mm・重量0.5kg
06. QB-5-6	ブロック×8／長さ95mm・幅50mm・高さ105mm・重量1.5kg

クイックロックの特徴

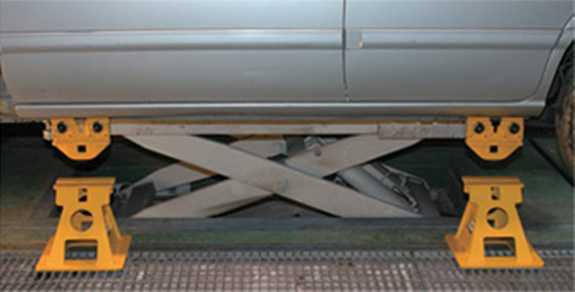

セット･リセットがラクラク！
クイックランプとスタンドとの連結はクサビ1本でOK！

パイプレス

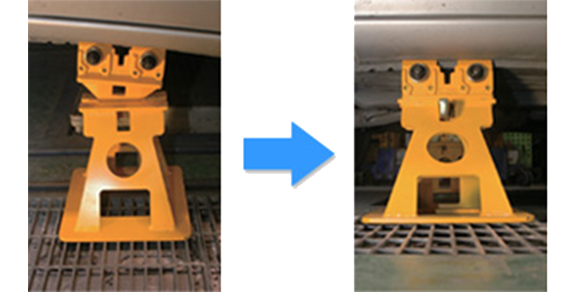

• リフトアップした車両のフランジ部分にクランプをセット。クランプの歯は内側にのみ歯が切ってあります。
• クランプをセットできたら車両をスタンドの上に降ろしてクサビでしっかり固定できます。
• 鈑金リフト（QB-LT1000やHL-30M）と組み合わせることでさらに固定時間を短縮できます。

4.キュービック車体固定システム　イージーロック

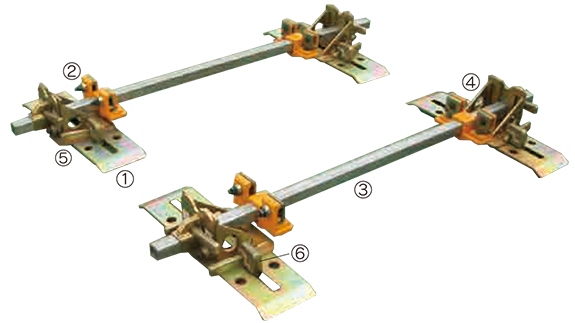

BR-2　イージーロック

※ BR-2の設置には別途アンカーボルトが24本必要です。

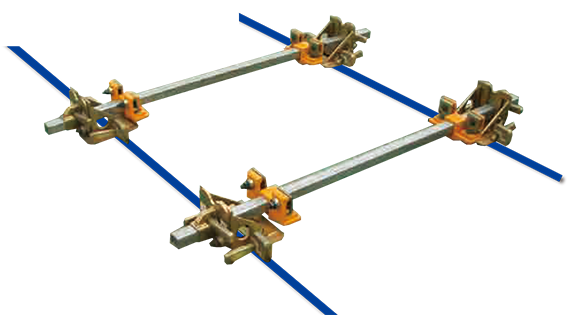

BR-2-F　レール用イージーロック

※レールの形状をご指示くだされば他社レールにも対応可能です。

01. BR-2-1	ミニプレート×4／長さ750mm・幅200mm・高さ30mm（板厚9mm）・重量10kg
02. BR-2-2	イージークランプ×4／長さ250mm・奥行130mm・高さ155mm・重量7kg
03. BR-2-3	リンクパイプ×2／長さ1900mm・幅50mm・厚み4.5mm・重量12.5kg
04. BR-2-4	イージースタンド×4／長さ280mm・幅305mm・高さ240mm・重量10kg
05. BR-2-5	クサビ（鍛造）×16／長さ190mm・幅20mm・高さ35mm・重量0.5kg
07. BR-2-7	ブロック（ミニプレート用）×8／長さ95mm・幅50mm・高さ110mm・重量2kg

イージロックの特長

クイック式なのに驚きの固定強度
引き作業が必要な小損事故車の入庫は全体の大半です。

パイプレス

• レーム修正機に乗せる程でもなく、
  引き作業が必要な小損事故車（フロントバッフル交換など）に最適。
• すべてのタイヤが接地状態、
  ジャッキいらずの固定（最低地上高150～250mm）が可能です。
• クイック式なのに驚くほどに固定強度を保ちます。
• 作業時間を大幅に短縮させ作業効率アップをはかることができます。

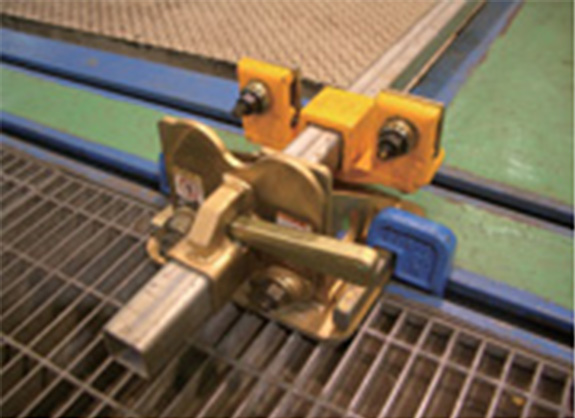

フロアーレール用使用例

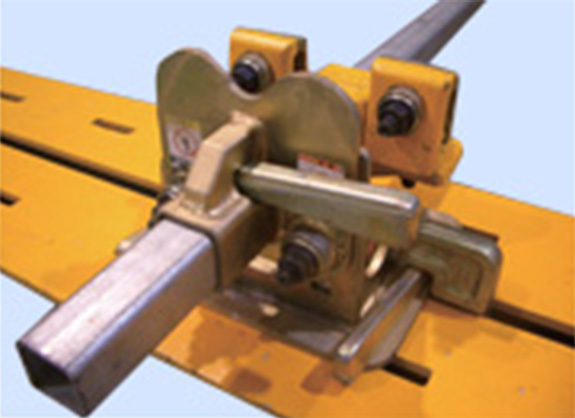

フロアープレート使用例

BR-7　イージーロックⅡ

小損事故に最適！
ジャッキアップが必要なく、そのまま車体を固定し引き作業が行なえるので作業時間を大幅に短縮することができます。

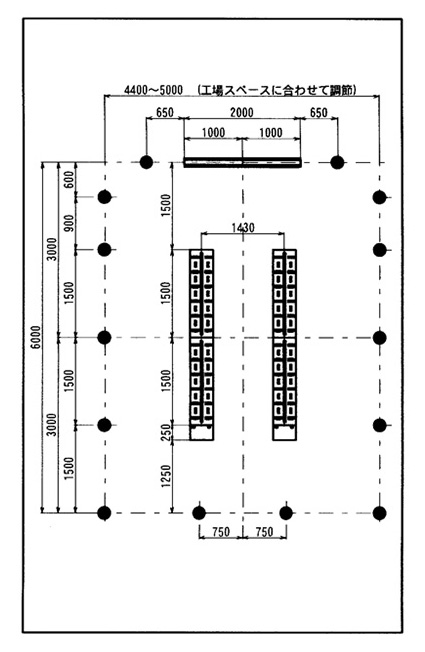

5.キュービック車体固定システム　標準寸法図

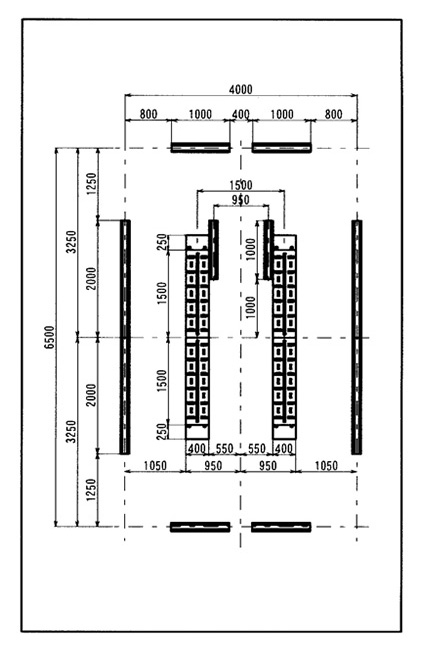

ベストロック、クイックロック標準寸法図

※BR-300使用例

ナイスロック標準寸法図

※BR-200使用例

イージーロック標準寸法図

※オープンレール、オートフック
組み合わせ使用例
