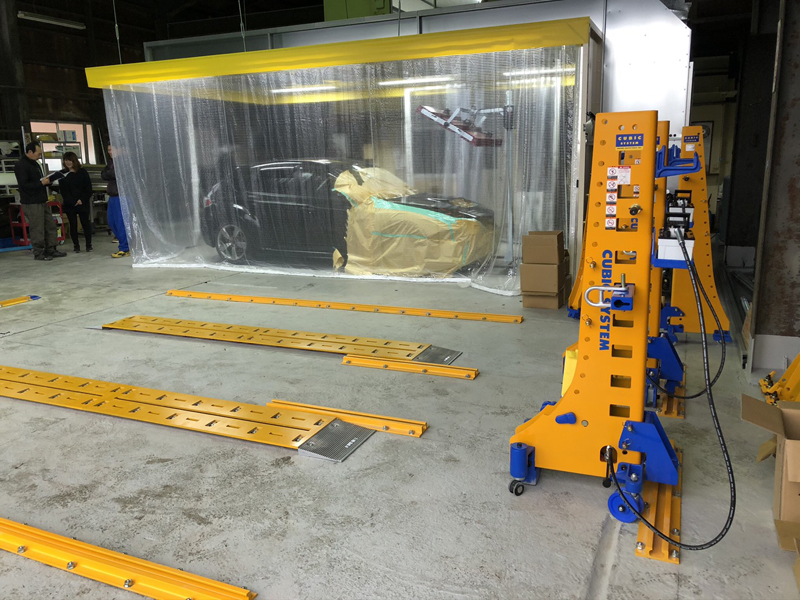

この度、既存の工場を改築され キュービックシステム の ボデー・レストア・セット（修正機セット）を導入させて頂きました。

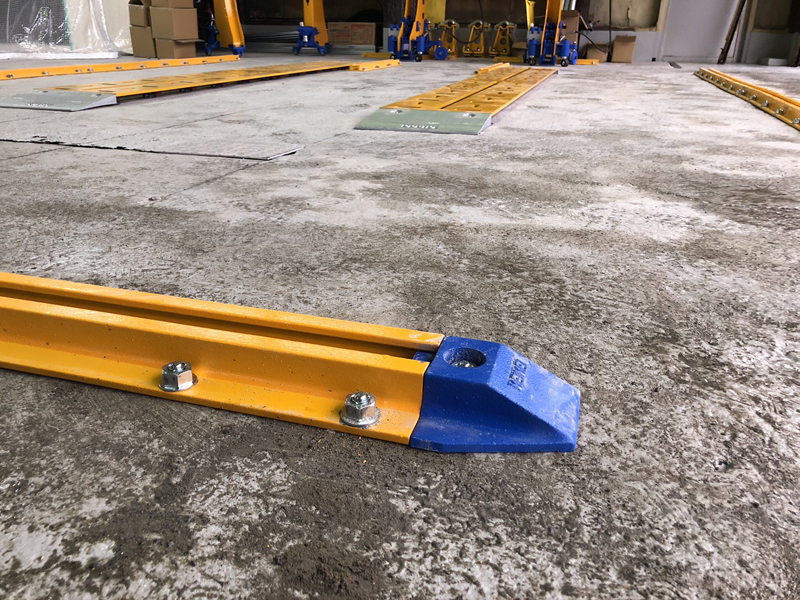

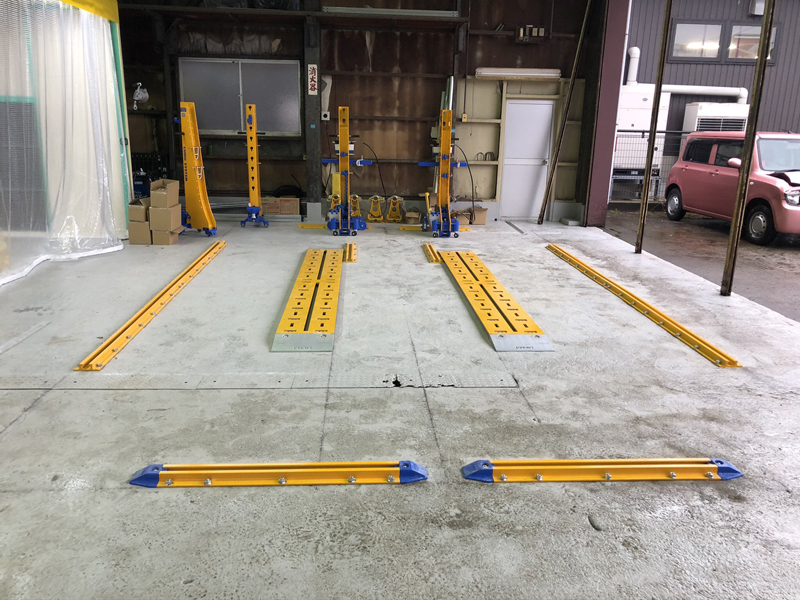

更に、オープンレール用コーナーガードをプラスしての設置です。

タイヤのサイドウォールを傷つけず安心して修正面への乗り入れが可能になります。

T様、この度はボデー・レストア・セットの導入、本当にありがとうございました。

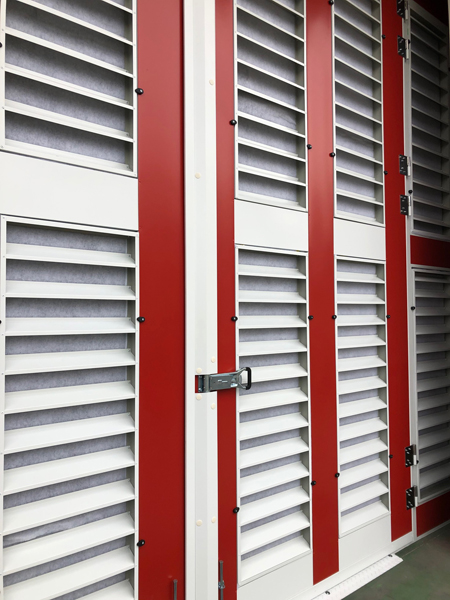

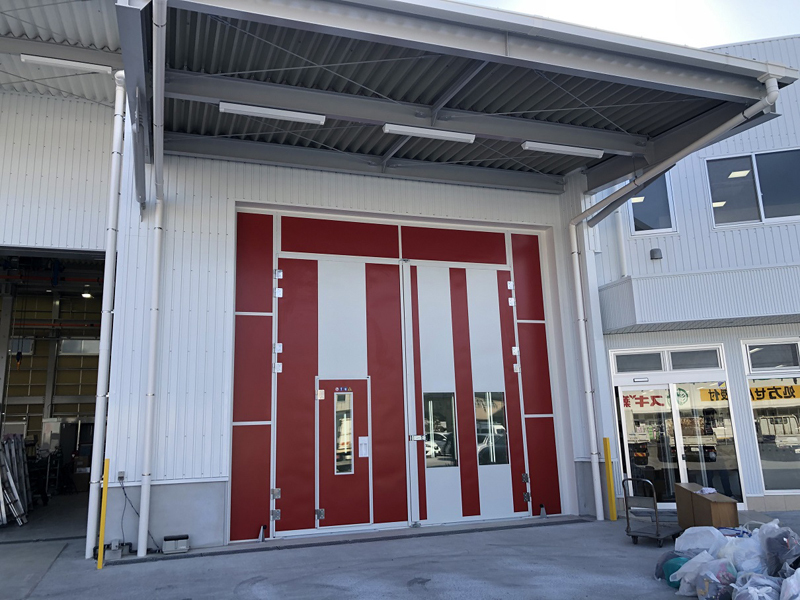

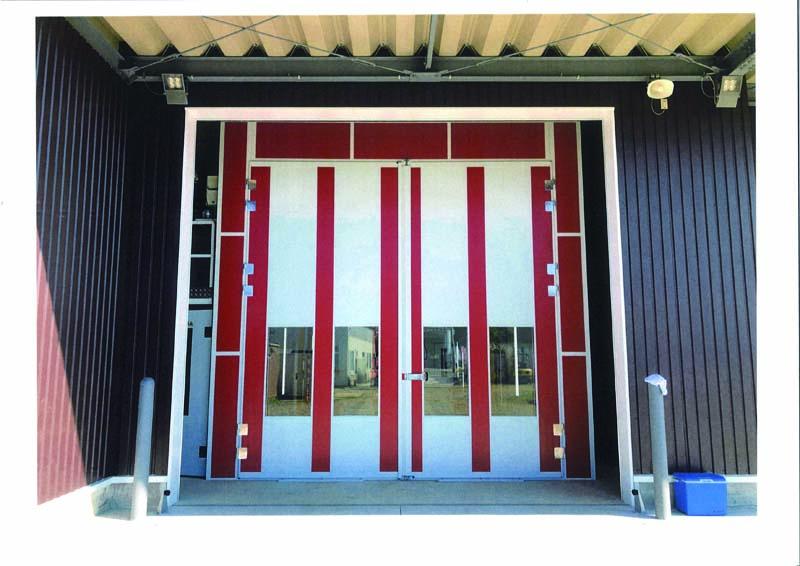

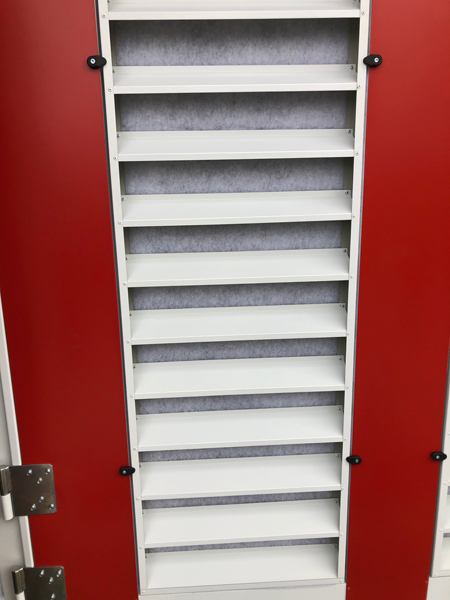

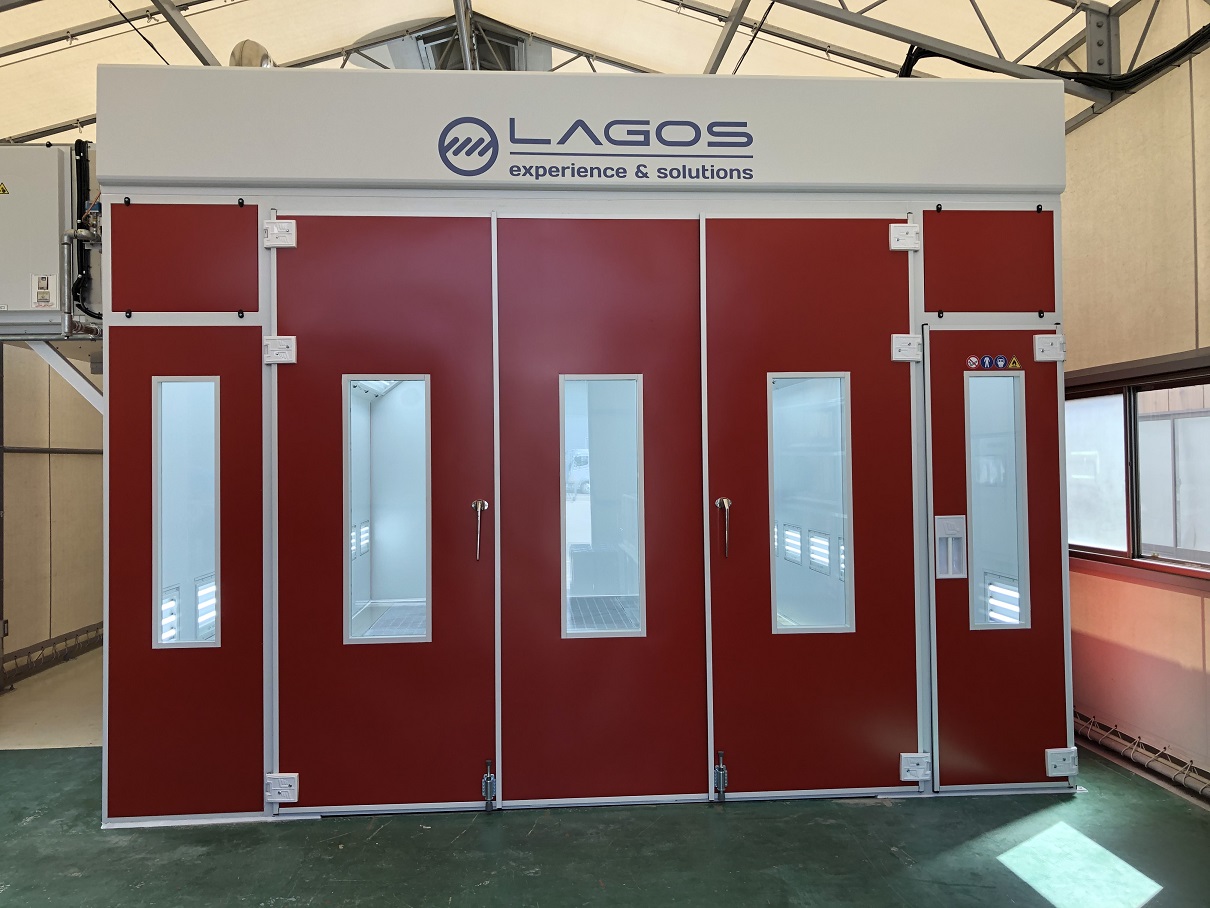

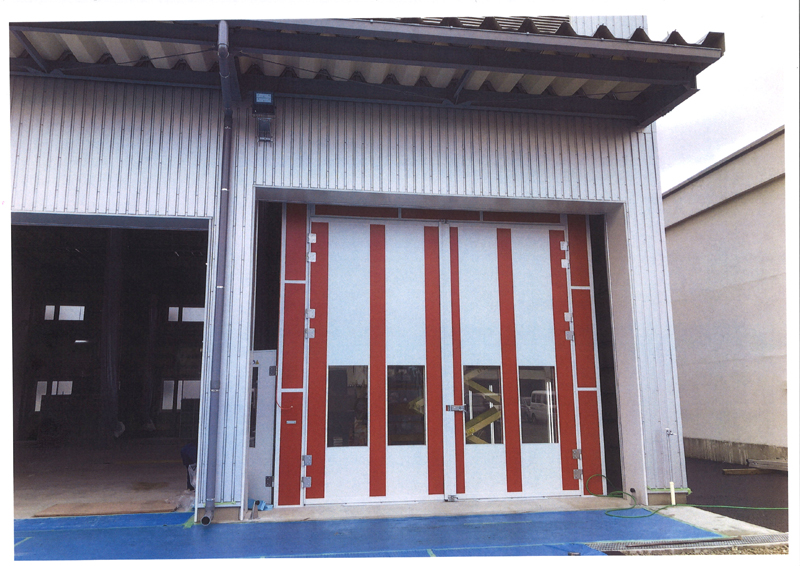

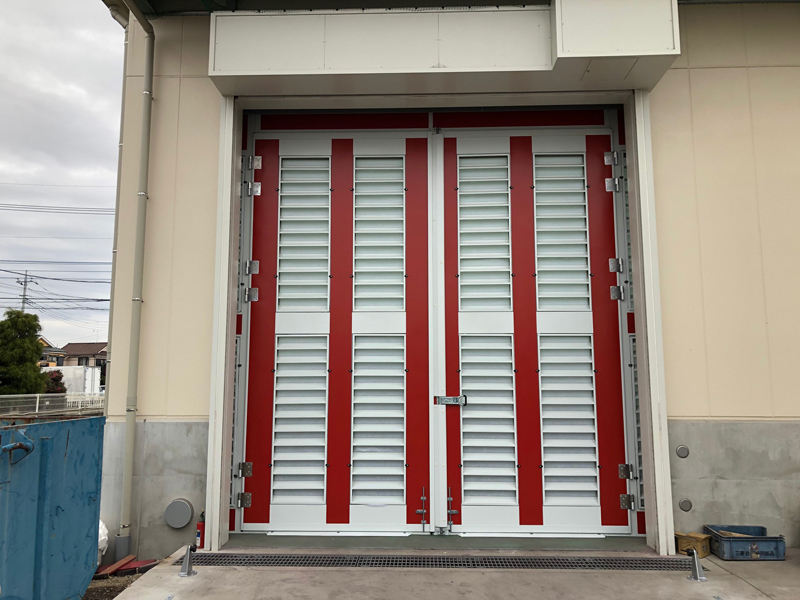

お客様のご要望で､旧塗装ﾌﾞｰｽの正面扉を弊社の正面大扉に交換致しました｡
ブースの印象がガラリとかわりました｡

社屋移転に伴いプッシュプル型塗装ブースの設置を、ご依頼頂きました。

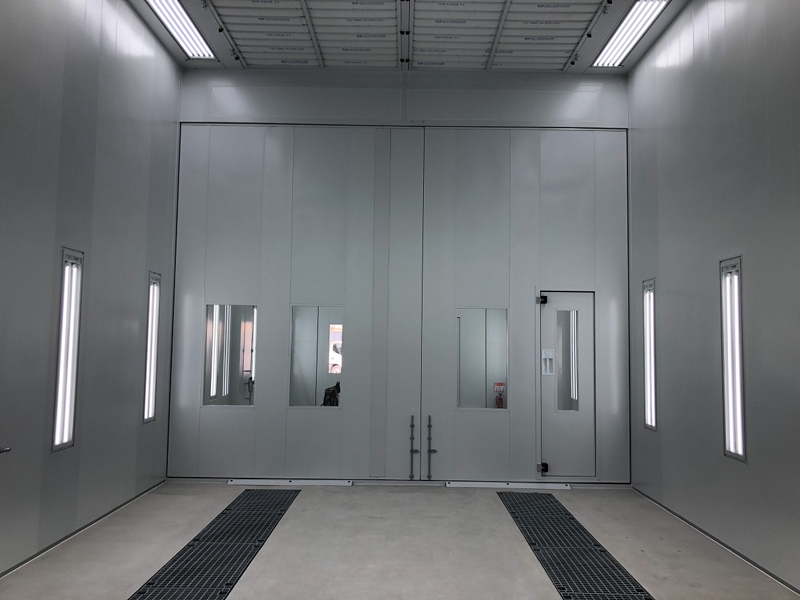

塗装車両が、乗用車から大型まで幅広いので W5500ｍｍ×L17000ｍｍの室内を、作業により2分割できるように中扉の設置を、ご依頼頂きました。
これにより、幅広い作業に、効率よくご使用頂けます。

今後とも、宜しくお願い申し上げます。

京都府 京田辺市にて 谷口自動車株式会社様が新社屋をオープンされました。

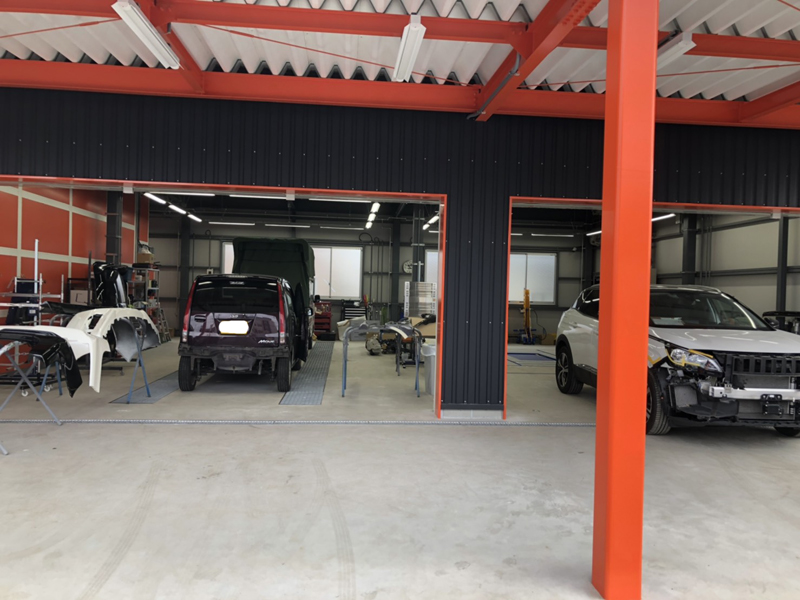

縦長の鈑金塗装工場内は、塗装棟と鈑金整備棟の作業スペースが設けられています。

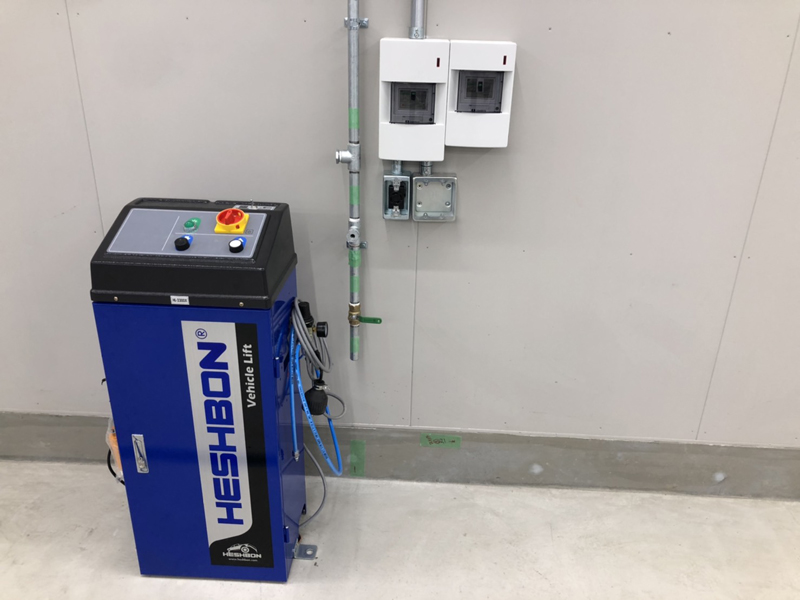

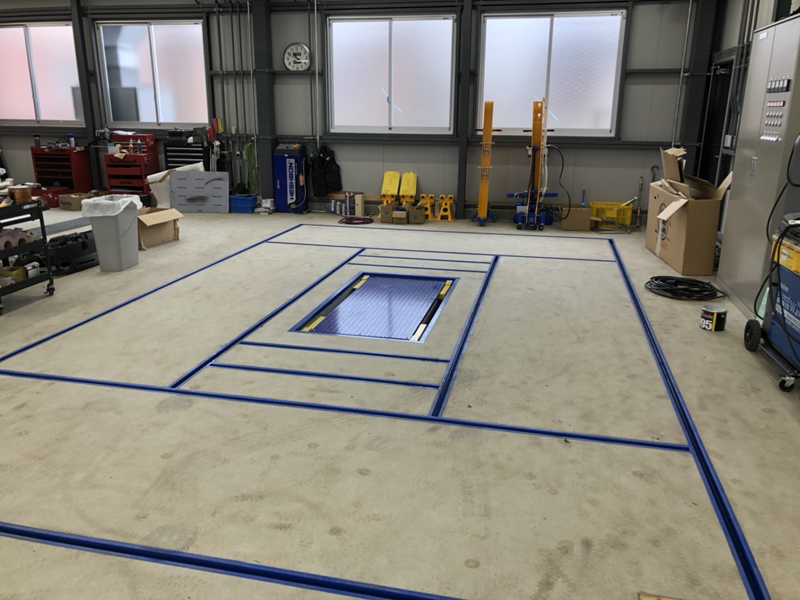

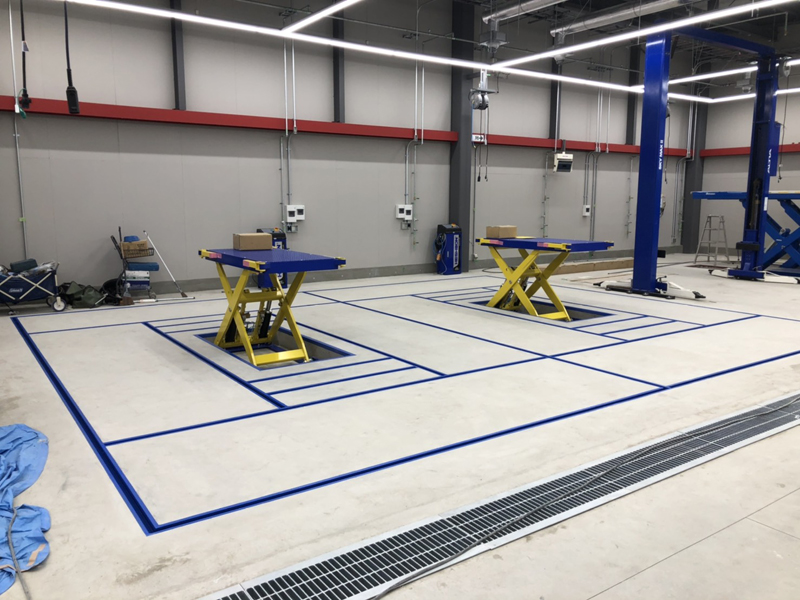

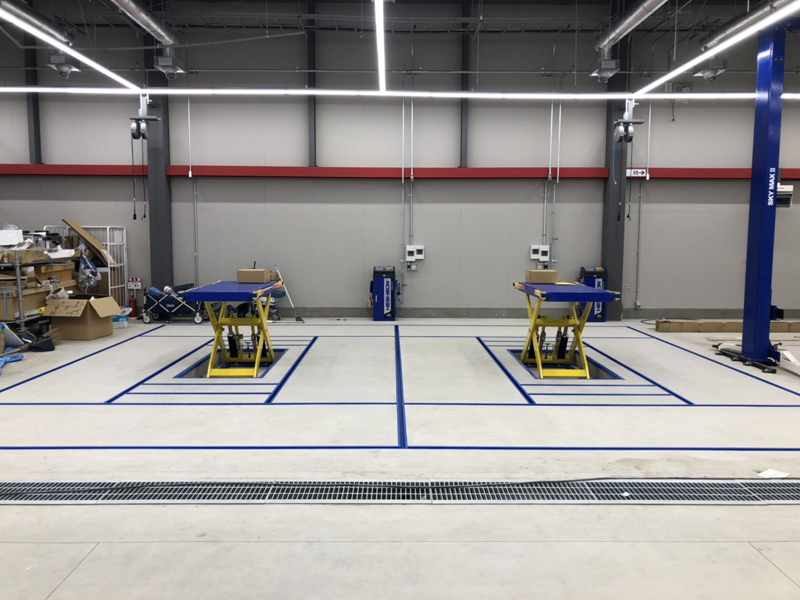

この度、谷口自動車株式会社 様の鈑金整備棟に弊社のキュービックレールと鈑金用リフトを2ストール導入して頂きました。

作業エリア中央にある鈑金用リフトで車両をリフトアップして頂く事により スピーディーな部品の脱着作業が可能です。

また、軽鈑金などの補修作業も確実に視認でき、しっかりとした鈑金修正の仕上がりに繋がります。

谷口自動車株式会社 様の今後更なるご発展を願っております。

有難うございました。

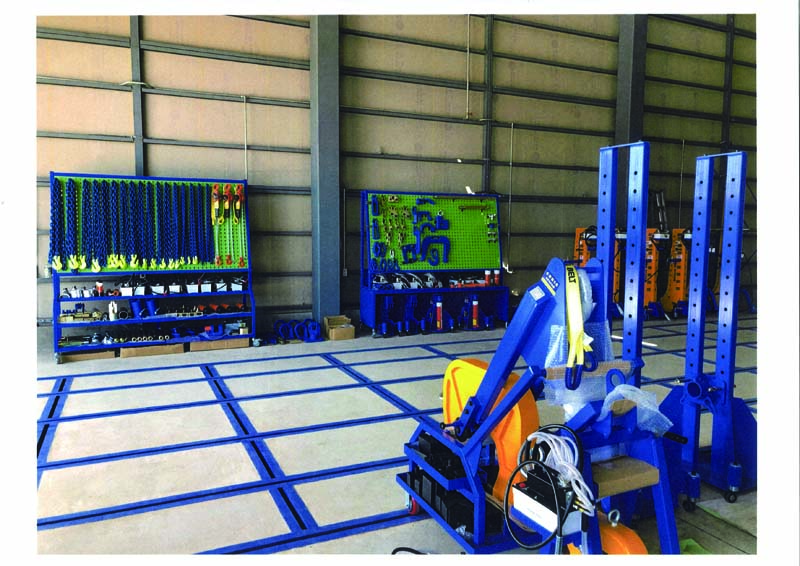

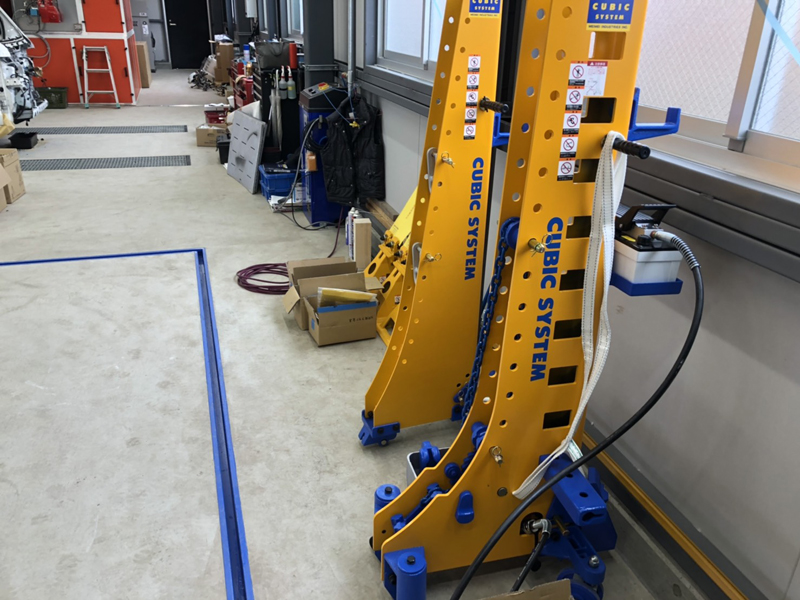

新工場にキュービックレールと鈑金用リフト、床集塵装置 を導入して頂きました。

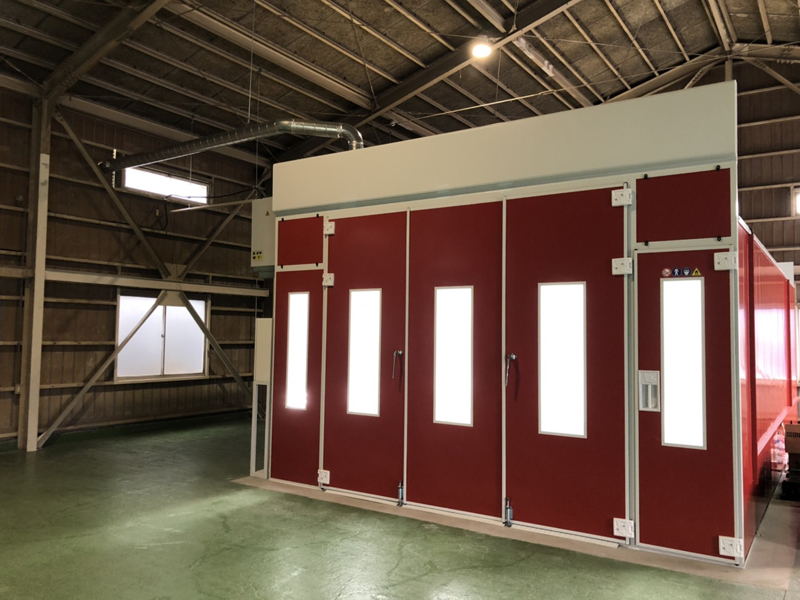

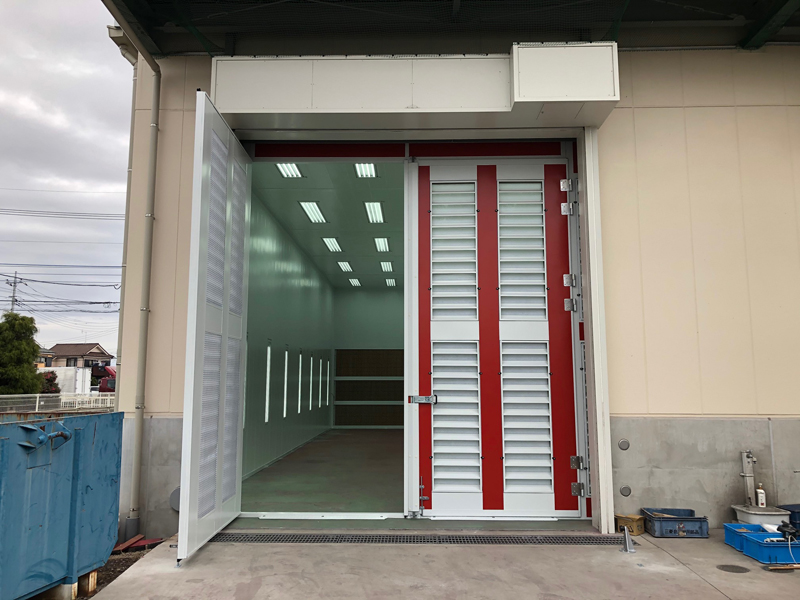

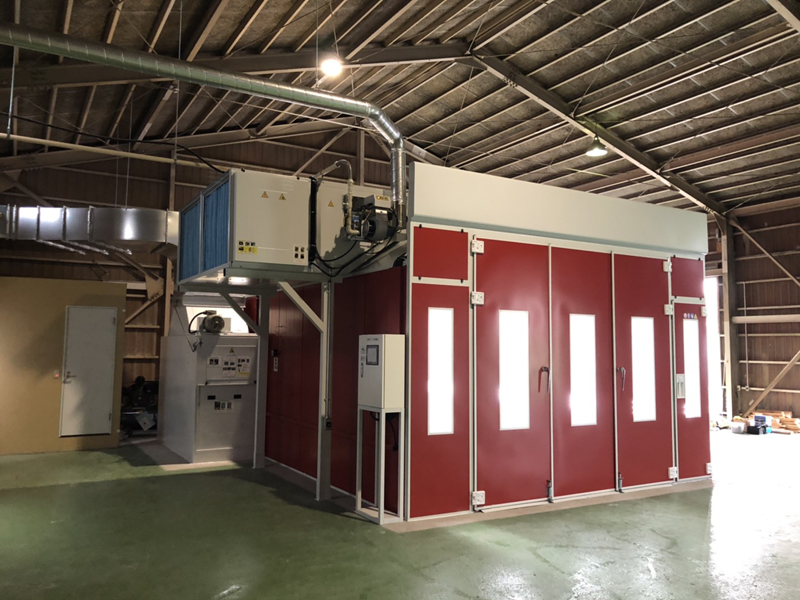

　この度、「キュービック大型車用塗装ブース　プル式」を導入して頂きました。

W/5500　H/5000　L/15000　のワイドタイプです。

扉を開けて作業が可能なので大変喜んで頂いております。

   隣のベイには大型修正機も導入して頂きました。

誠にありがとうございます。

今後とも宜しくお願い致します。

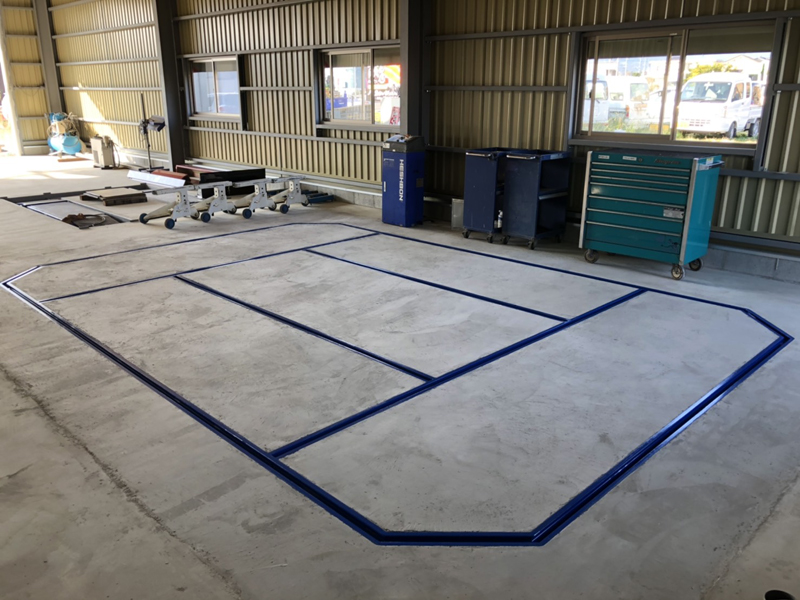

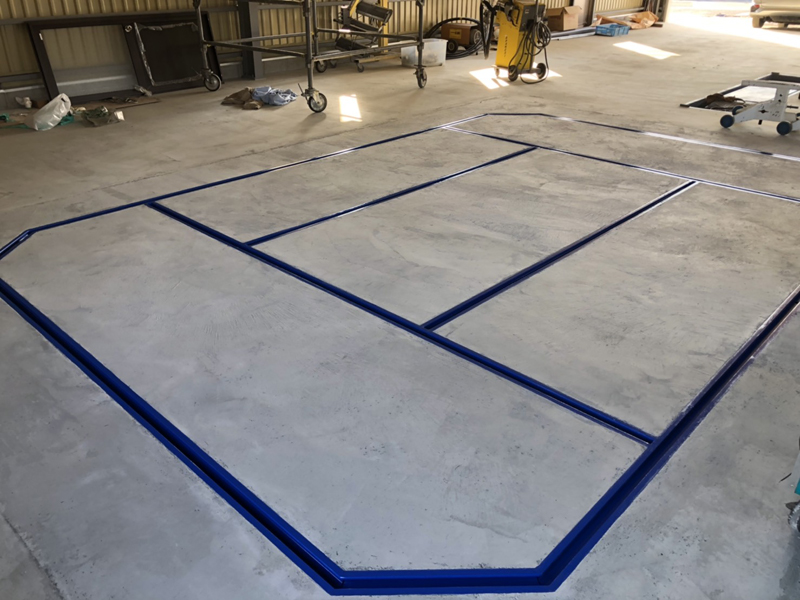

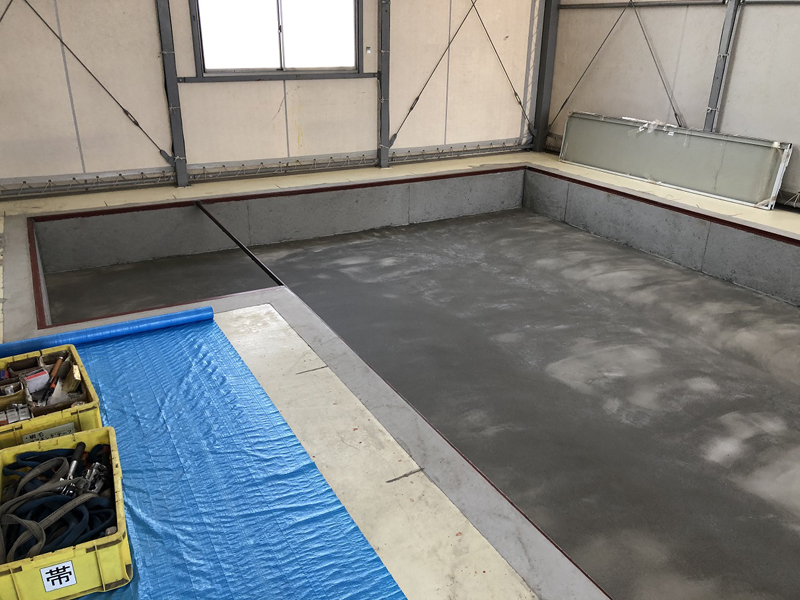

新工場にキュービックレール（埋設レール） を設置して頂きました。
お客様のご要望により鈑金レールの特注レイアウトとなります。
弊社ではお客様の工場に合ったレールレイアウトをご提案することができます。

特注レールレイアウトは、長さ ・幅のメートル数によりご相談させていただきます。

お気軽に問い合わせ下さい。

LGS-4573-PP-18H　トップジェネレーターワイドタイプ

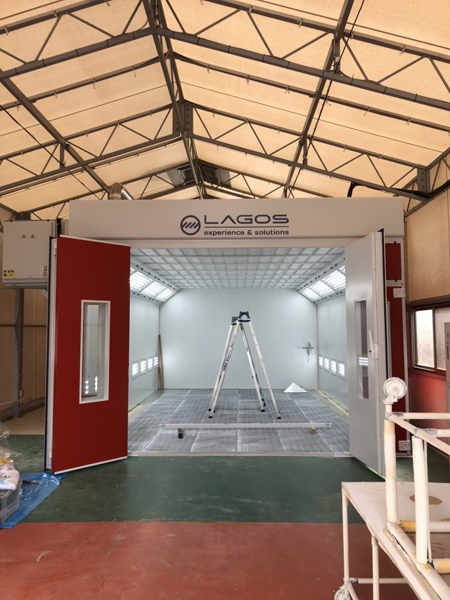

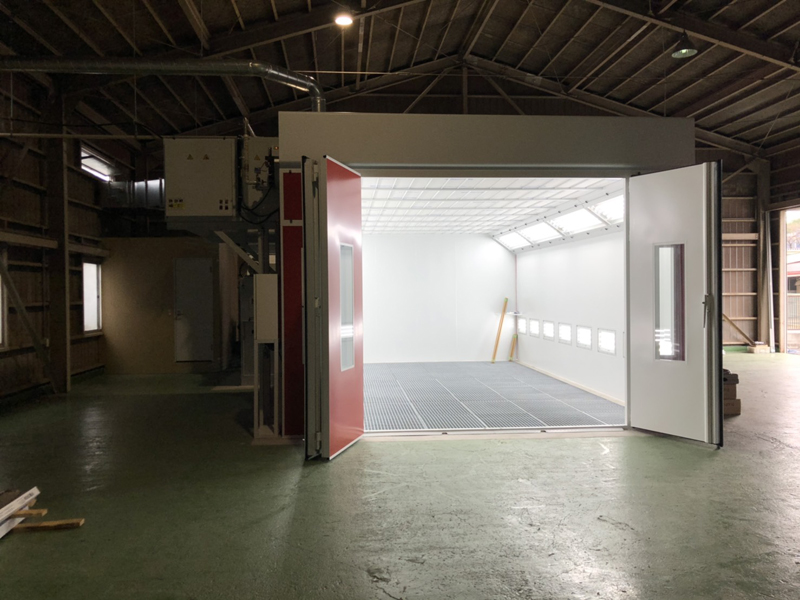

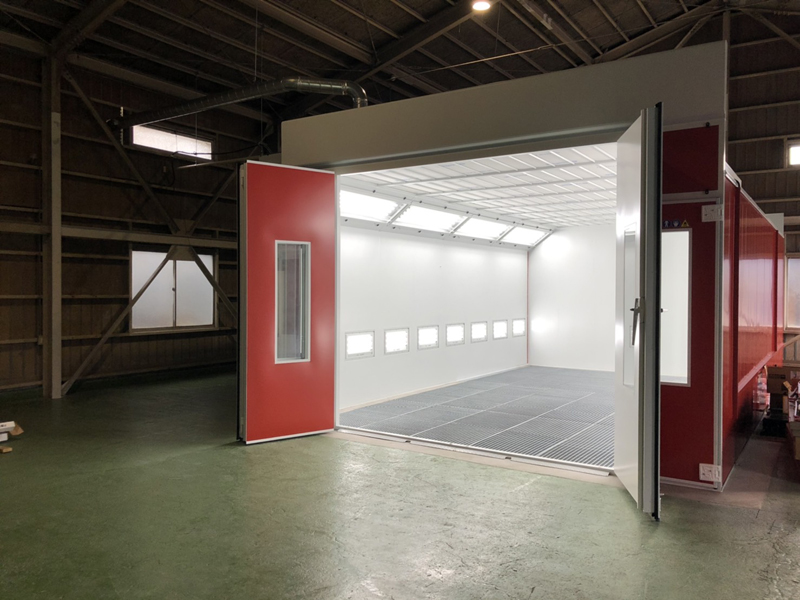

この度、ワイドブースを導入頂きました。

高級外車のコーティングに御使用頂きます。

御社の御発展と従業員様の御健勝を心よりお祈りいたします。

有難う御座いました。

1.宮城県石巻市　株式会社山内自動車様

2020年8月にCUBIC大型塗装ブース、フレーム修正機を導入して頂きました。

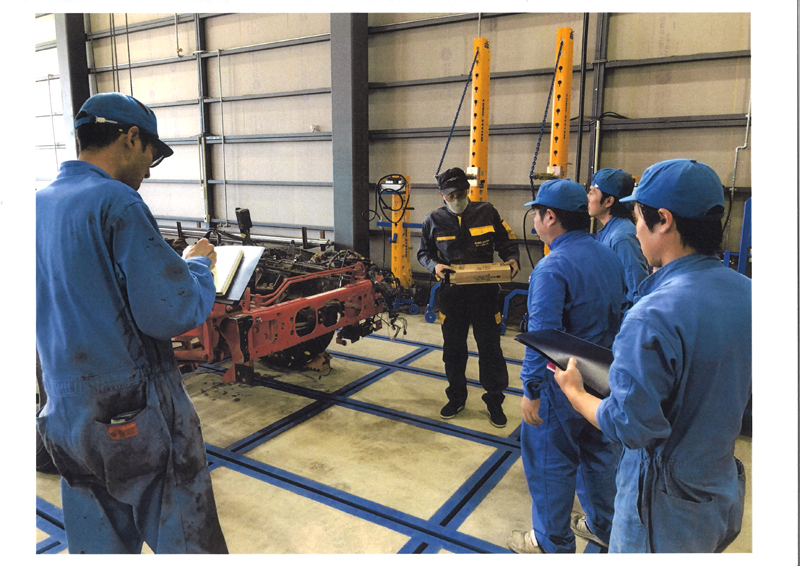

2.10月末日フレーム修正機の講習会を致しました。

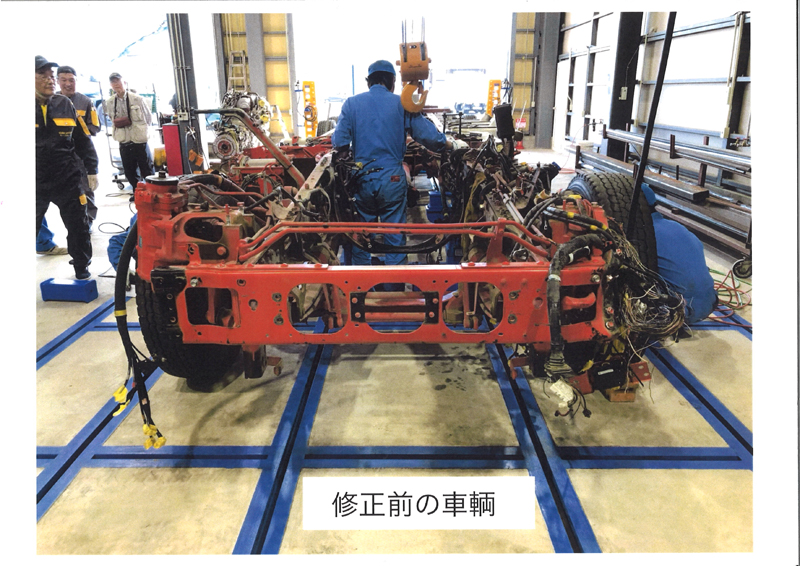

3.修理前の車輌です。大きなフレームの曲がりが無さそうに見えました。

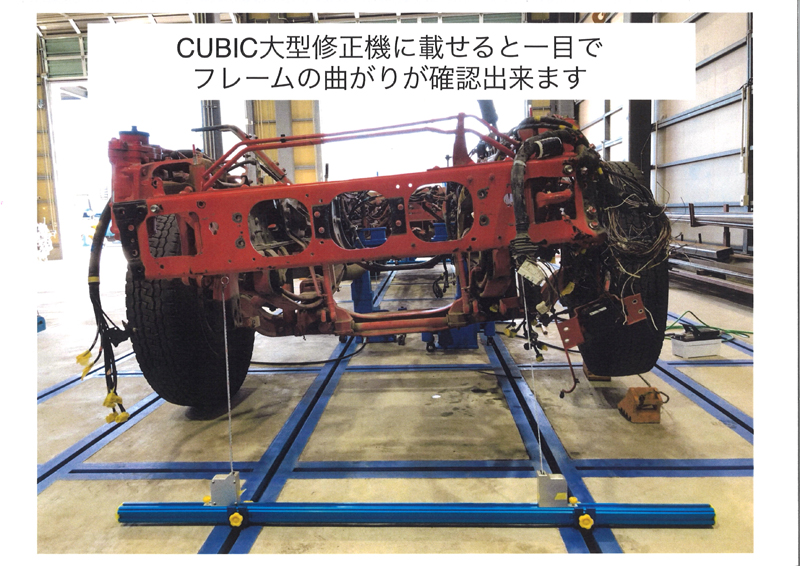

4.CUBIC大型修正機に設置すると、フレームの曲がりが一目瞭然で確認できました。

5.CUBIC大型修正機を使用しフレームを修正いたしました。計測しながらの、引き作業、押し作業、フレームのひねり修正ができます。

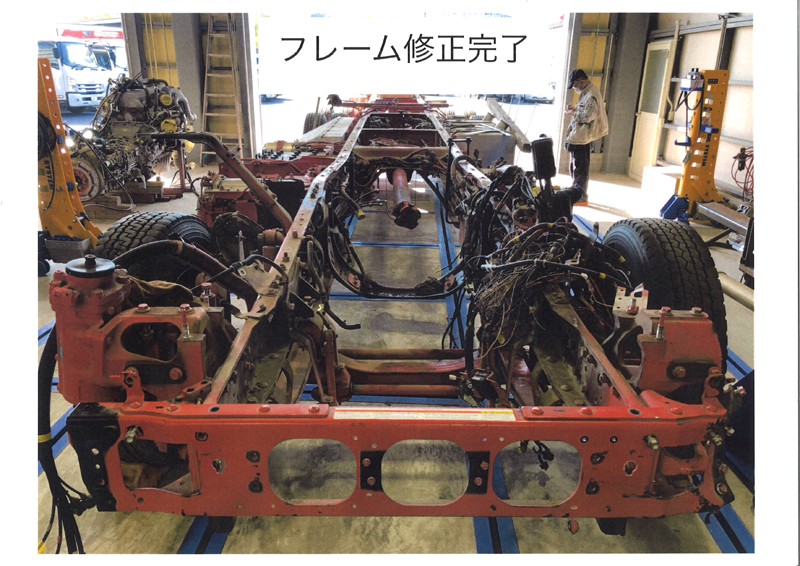

6.短時間でフレーム修正完了しました。

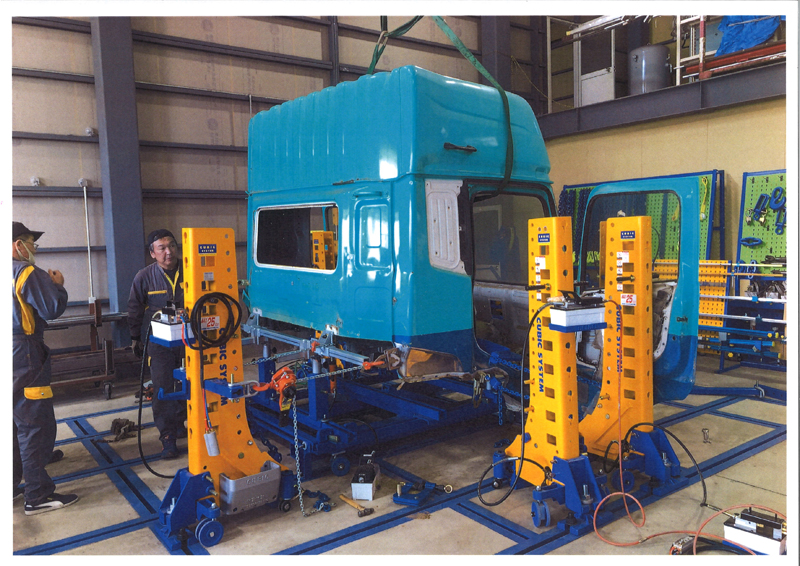

7.キャビンを自在に引き作業できる様に、CUBICキャビン修正機に固定します。

8.CUBICタワーを使用すれば自由自在に引き作業ができます。

◎講習会中は色々とお気遣いいただきましてありがとうございました。

　社長様の仕事への信念、社員様への愛情を改めて感じた２日間でした。

　貴社の益々のご発展をお祈り申しあげます。

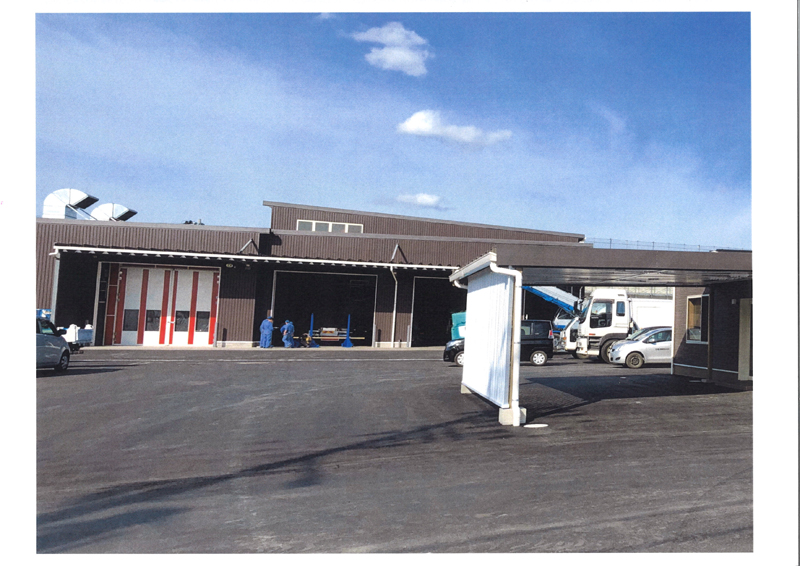

この度、宮城県石巻市の株式会社山内自動車様の新工場にCUBIC SYSTEMを導入させていただきました｡

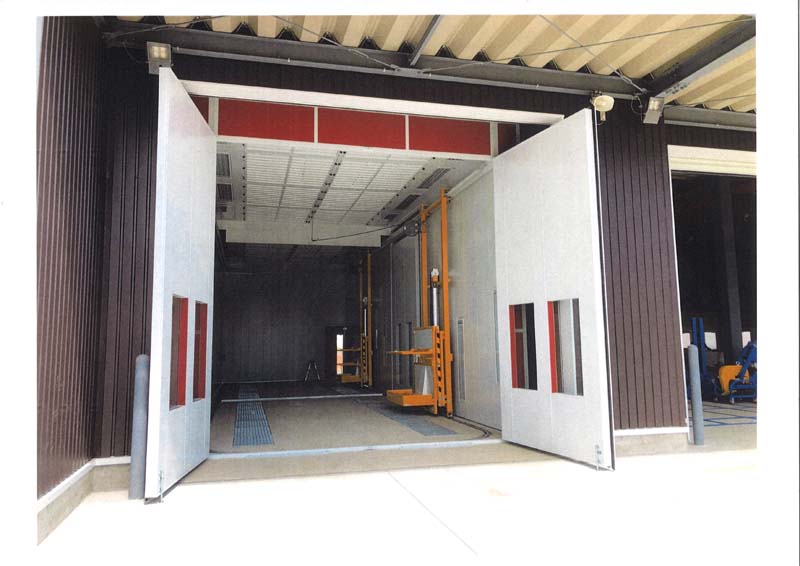

CUBIC SYSTEM　大型塗装ブースの導入

内寸法／長さ16640㎜（2ルーム仕様）・幅5000㎜・高さ4900㎜

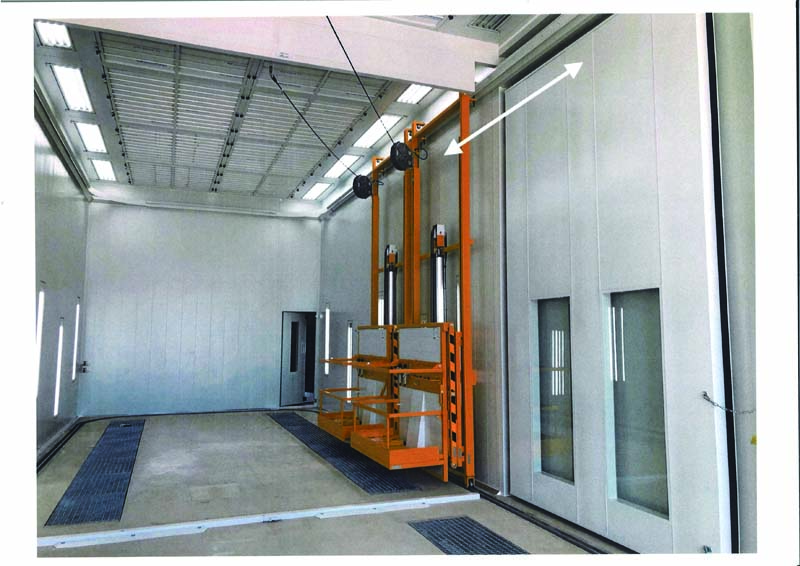

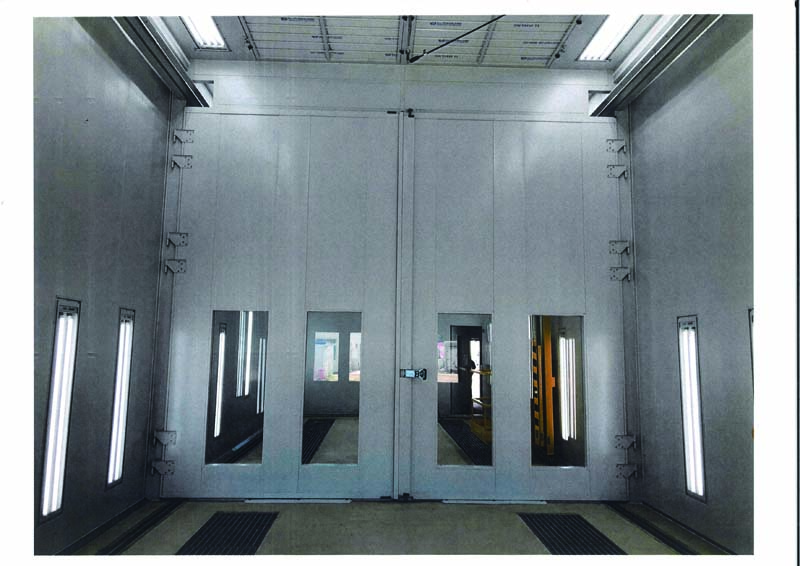

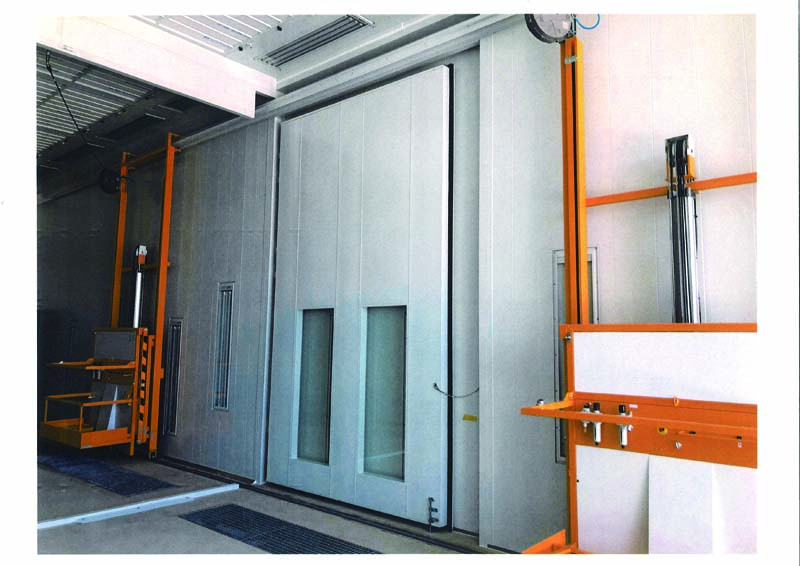

●大型車両の塗装作業は勿論のこと作業用途に応じまして、塗装ブース中央の大扉を閉めれば２ルームになります。

各部屋での個別の塗装、乾燥作業が可能です。

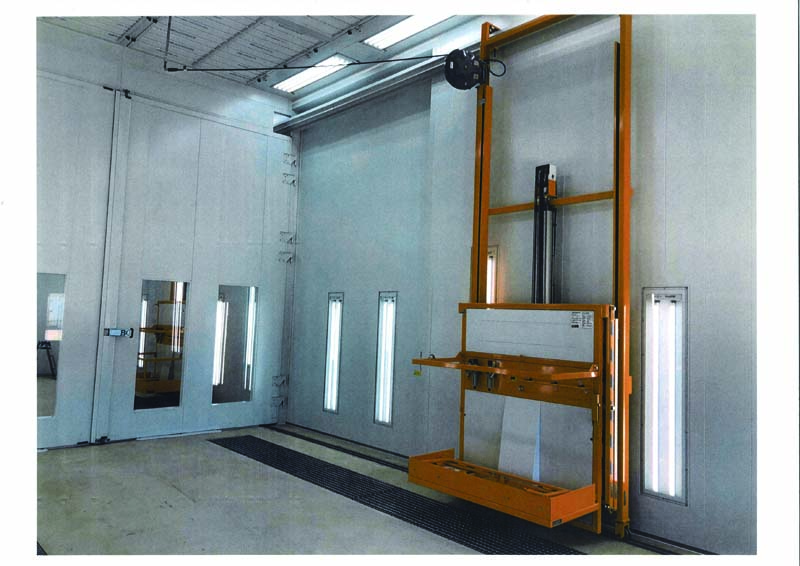

●それぞれの部屋にアクセス3Dリフトを設置致しました。中央の扉を開ければアクセス3Dリフトが隣の部屋へ移動できます。

大型車両の作業時には、２台同時にアクセス3Dリフトを使用できます。

●LED照明の位置は、大小様々の車両の作業がしやすいように高低位置を交互にレイアウトいたしました。

CUBIC SYSTEM　大型フレーム修正機の導入

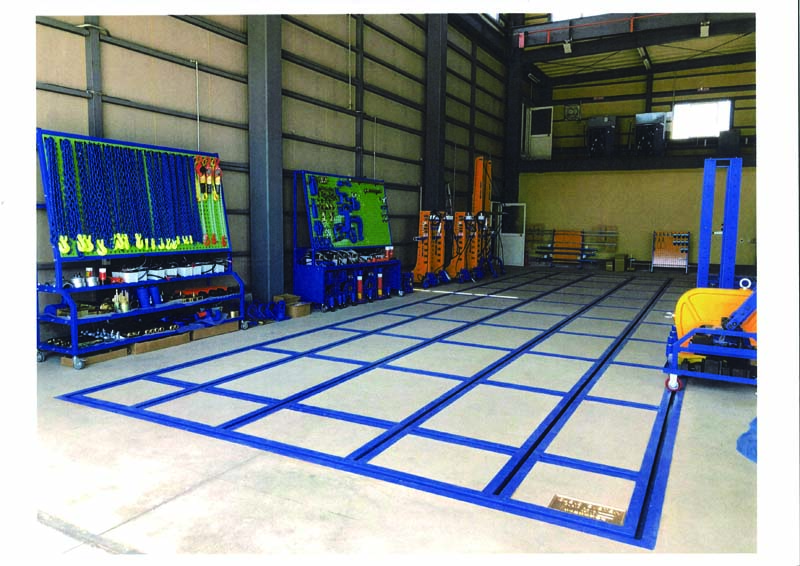

●大型トラックレールを135ｍ設置いたしました。大型トラックのフレーム修正作業がフラットなベイで、安全に正確に作業ができます。

引き作業や押し作業時の大きな力を、強度のあるレールがしっかりと受け止め安全に作業ができ、精度のあるレールが定番になりますので正確な作業ができます。

●55トン、25トンプレスを使用することで、火を使わずフレームの修正ができます。時間を要するリベット抜きや、リベットの生打ち作業も短時間で行えます。

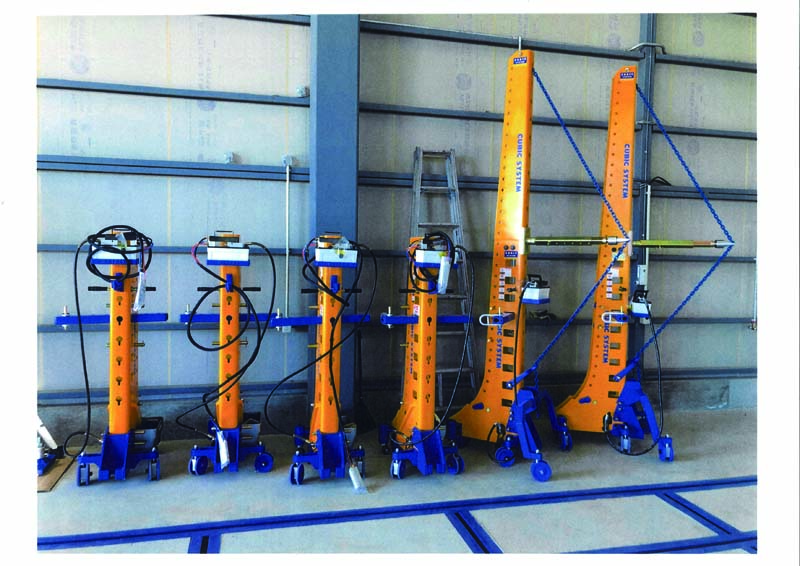

●25トンタワーは、引き作業、押し作業ができ、10トンタワーには高い箇所も引けるハイジョイントキットを装備しました。

●レーザー計測機を使用すれば1㎜単位のフレームの計測ができます。

●キャビン修正機は、キャビン内側からの押し修正ができます。

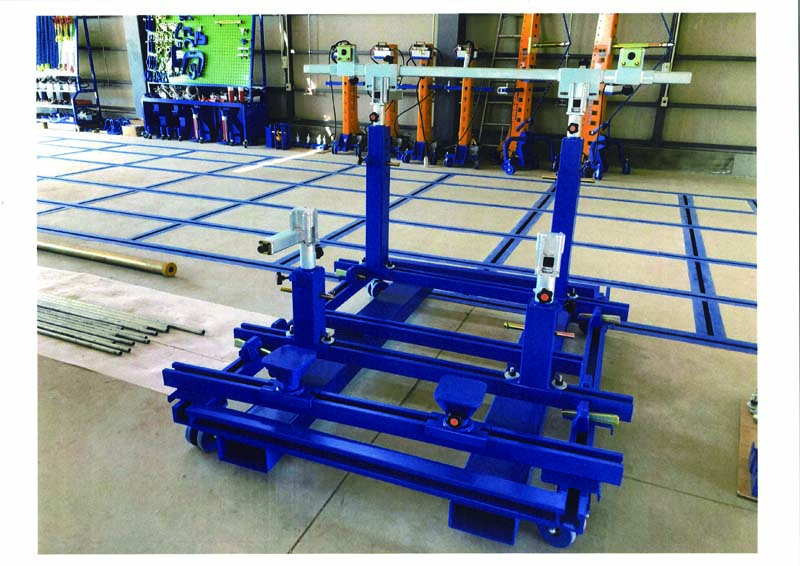

●キャビンジグ固定機はキャビン単体の固定ができ、タワーを使用する事で多面引き修正作業ができます。

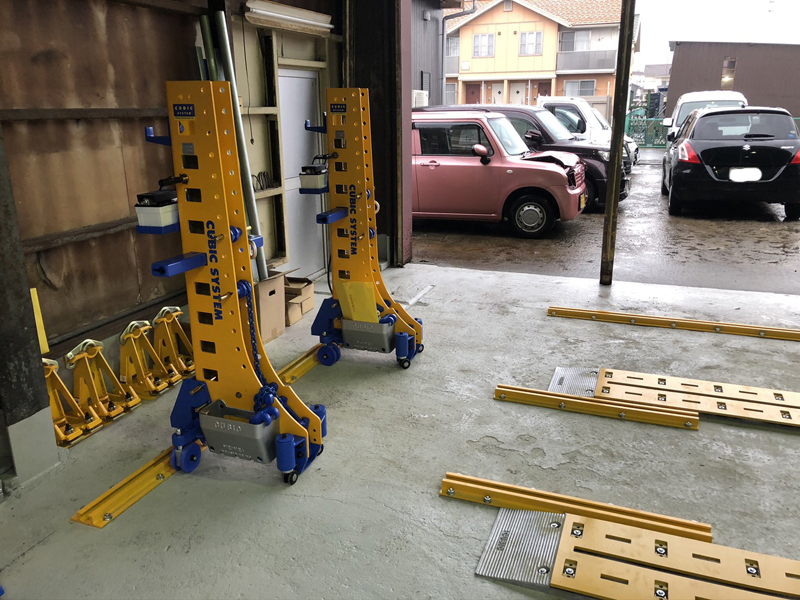

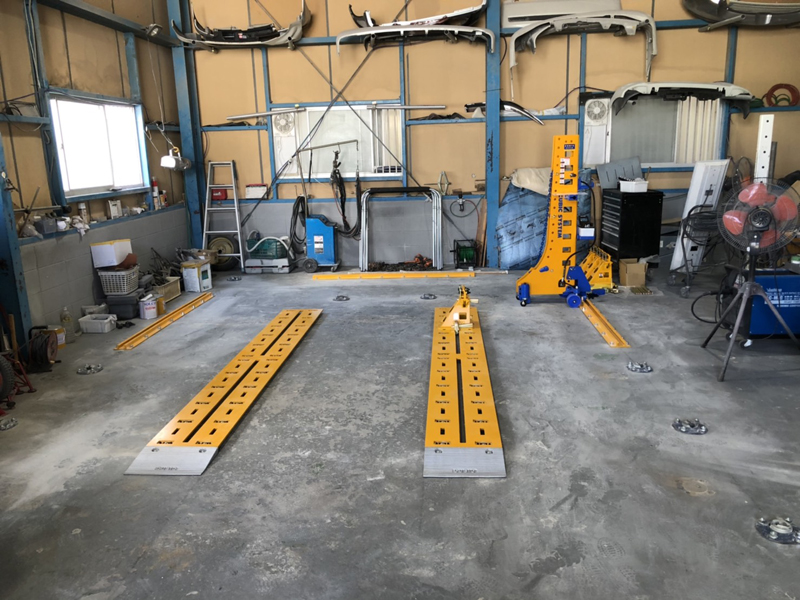

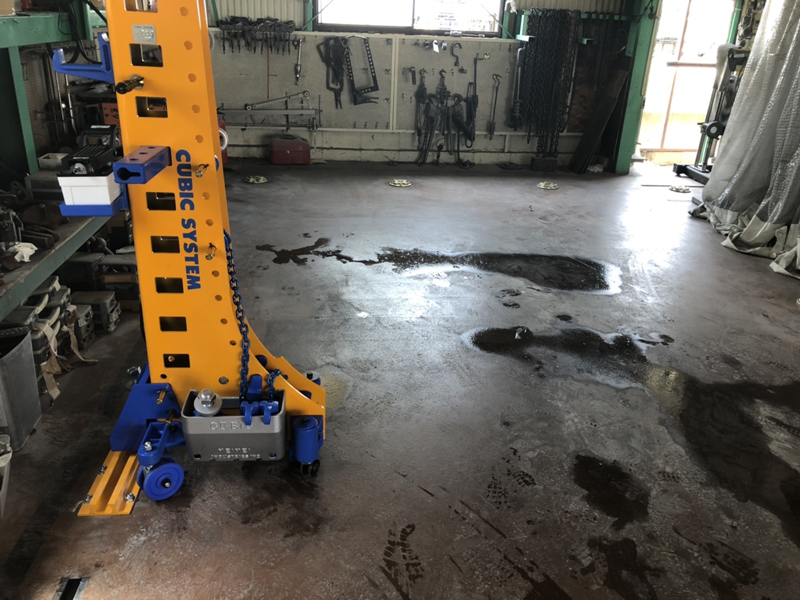

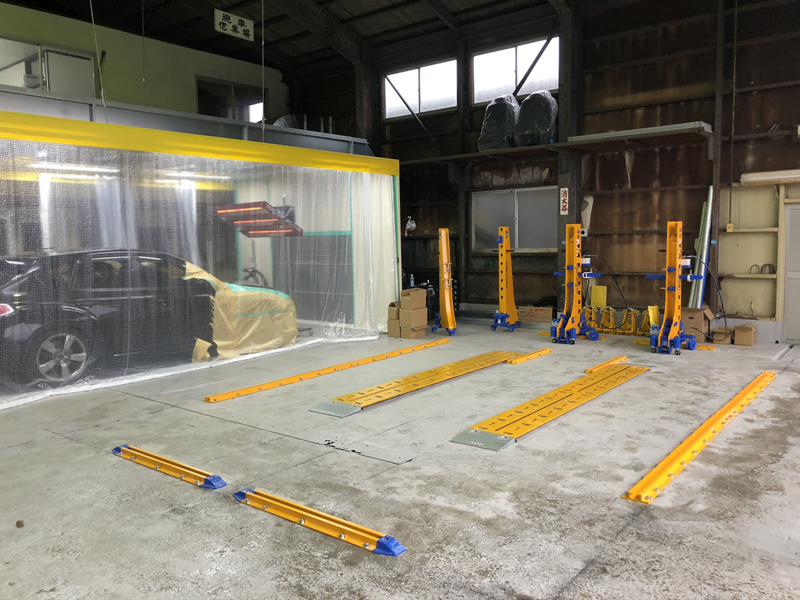

この度、S様の鈑金工場にオープンレールと オートフックの増設をさせて頂きました。
お客様の鈑金工場のステップアップ増設など御相談承ります。

弊社までお気軽にお問い合わせ下さい。

設備をご紹介致します｡

乗用車､2トンﾄﾗｯｸ､小型バス､等の修理をされます｡

1.新工場にLGS-5016-40H　ｷｭｰﾋﾞｯｸ大型車用塗装ブース（熱循環タイプ）を設備させていただきました。

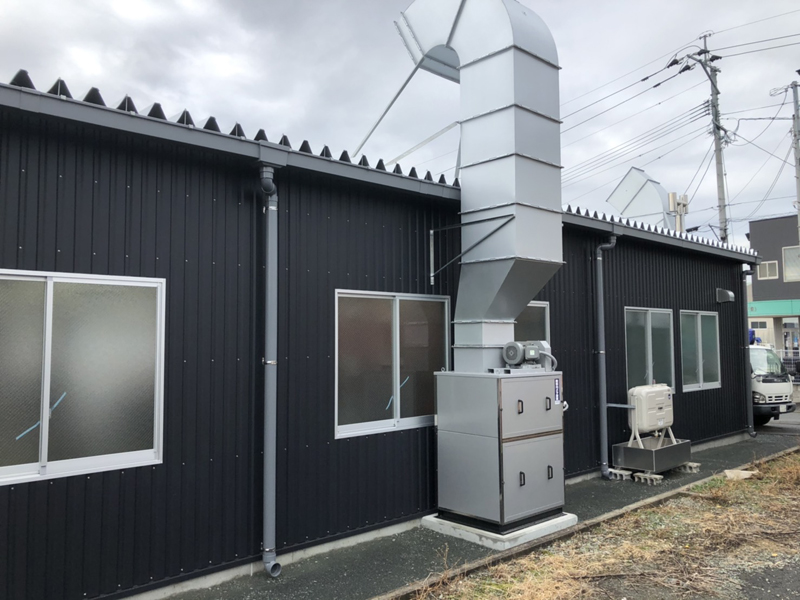

2.工場スペースを有効に活用出来るように塗装ブースの吸排気BOXを後部に設置いたしました。

3.本体外寸法／長さ10560mm×幅5160mm×高さ5900mm

　本体内寸法／長さ10400mm×幅5000mm×高さ4900mm 　の特別サイズです｡

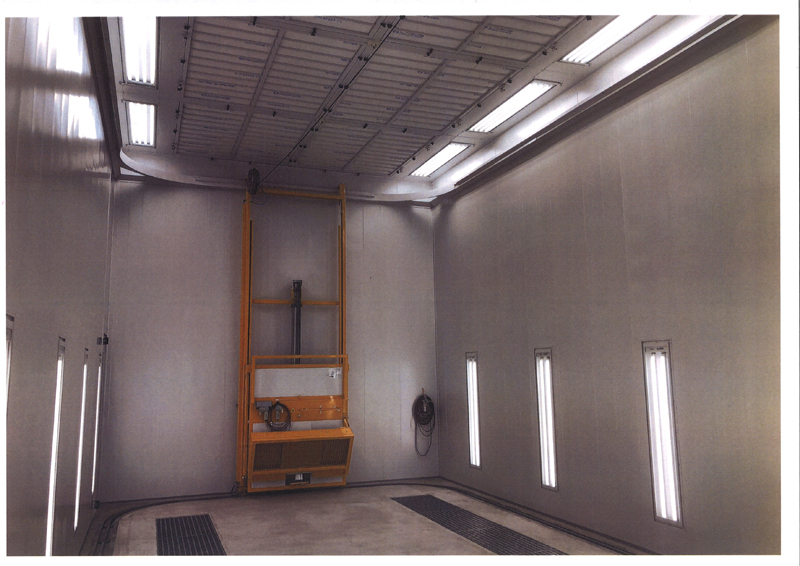

4.塗装ﾌﾞｰｽ内に作業を安全に効率よく出来る用にLGS-BB-LT-XYZ　エアー式アクセス３Dリフトを1機装備致しました｡

4.乗用車の塗装も考慮し照明の高さを床から300mmにLED照明器具の下場を設定致しました。

5.横引きの集塵装置を設備致しました。

6.フレーム修正ベイを１ベイ設備致しました。

QB-T1キュービックレールを使用し、旧工場のレールレイアウトを参考にしながら､乗用車・2トントラックにも対応出来る様にﾚｰﾙレイアウトを工夫致しました｡

今までお使いになられていた10ﾄﾝﾀﾜｰが新しい修正ﾍﾞｲでも使用出来る様に､ﾚｰﾙとの連結金具を製作いたしました｡

この度は弊社を選んで頂きまして本当にありがとうございました｡素晴らしい設備をさせて頂いたと思います｡

キュービックシステムを活用していただいて貴社の益々のご発展をお祈りいたします。
