サンディングシステム&鈑金用リフト

作業者の健康を害するパテの粉塵をシャットアウト

キュービックサンディングシステム MADE IN JAPAN

1.キュービックサンディングシステム 特長
2.キュービックサンディングシステム 標準寸法図

1.キュービックサンディングシステム 特長

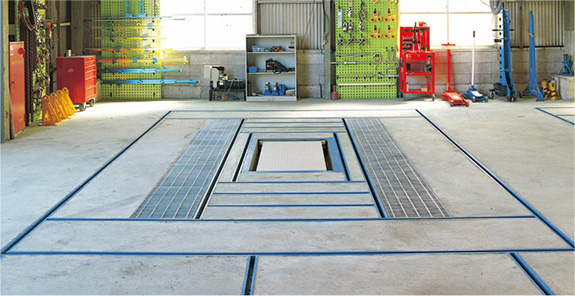

作業者の健康を害するパテの粉塵が工場に飛散しにくいため、環境を守り工場を美しく保ちます。
サンディングシステムは、修正レールや鈑金用リフトと組み合わせることにより1ベイのスペースで、鈑金作業からサンディング・軽塗装までを効率よく行うことができます。

QB-467VAC-5

床集塵装置1ベイ用

QB-467VAC-10

床集塵装置2ベイ用

QB-467VAC-15

床集塵装置3ベイ用

QB-467VAC-5  キュービックサンディングシステム(床集塵装置1ベイ用)/ QB-467VAC-10 キュービックサンディングシステム(床集塵装置2ベイ用)/ QB-467VAC-15 キュービックサンディングシステム(床集塵装置3ベイ用)
Before

Before

After

After

サビに強い亜鉛メッキ鋼板で、ダンパーを製作し開閉は使用する部分だけをグレーチングを外さずに行えるため、高効率の集塵能力が得られます。

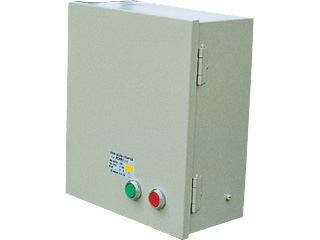

スイッチはモーターを傷めにくいスターデルター方式を採用しています。

スイッチはモーターを傷めにくいスターデルター方式を採用しています。

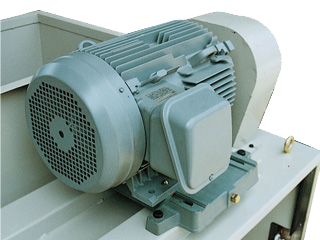

モーターは信頼性の高い日立製を採用しています。

モーターは信頼性の高い日立製を採用しています。

床集塵セット内容 床集塵装置/1ベイ(幅4000×奥6700mm) 1ベイ用 2ベイ用 3ベイ用
QB-467VAC-SB-5 集塵BOX(シロッコファン付)7.5kW・10馬力 1台
QB-467VAC-SB-10 集塵BOX(シロッコファン付) 7.5kW・10馬力   1台
QB-467VAC-SB-15 集塵BOX(シロッコファン付) 11kW・15馬力     1台
QB-467VAC-SW スターデルター始動スイッチBOX 1台 1台 1台
QB-467VAC-ED エアーダンパー 長さ995mm×幅495mm×高さ18mm
QB-467VAC-G グレーチング 長さ995mm×幅495mm×高さ38mm 10枚 20枚 30枚
QB-467VAC-GW グレーチング受け枠 長さ5000mm×幅520mm×高さ50mm 22M 44M 66M
QB-467VAC-5  キュービックサンディングシステム(床集塵装置1ベイ用)/ QB-467VAC-10 キュービックサンディングシステム(床集塵装置2ベイ用)/ QB-467VAC-15 キュービックサンディングシステム(床集塵装置3ベイ用)
QB-467VAC-5  キュービックサンディングシステム(床集塵装置1ベイ用)/ QB-467VAC-10 キュービックサンディングシステム(床集塵装置2ベイ用)/ QB-467VAC-15 キュービックサンディングシステム(床集塵装置3ベイ用)

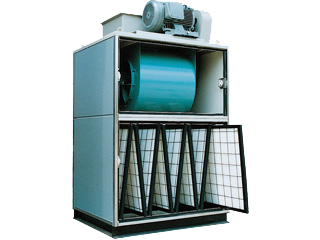

集塵BOX/主な仕様

ベイ数 1ベイ用 2ベイ用 3ベイ用
モーター 3相200V7.5kW 3相200V7.5kW 3相200V11kW
静 圧 40mmAq 40mmAq 40mmAq
風 量 440㎡/min 440㎡/min 500㎡/min
排気フィルター 900×800×8枚 900×800×8枚 900×800×8枚
材 質 防錆防振パネル25mm 防錆防振パネル25mm 防錆防振パネル25mm
シロッコファン No.3両吸い込み式 No.3両吸い込み式 No.3両吸い込み式
始動方法 スターデルター始動式 スターデルター始動式 スターデルター始動式
吐出口 600×455 600×455 600×455
ダクト 700×700(10m以上)800×800(10mマデ)

700×700(10m以上)800×800(10mマデ)

800×800
重 量 270kg 270kg 300kg

  1. 集塵BOXはステンレスフレームに25mm厚の断熱ガルバリウム鋼板を使用することにより、室内はもとより室外に設置することも可能です。ガルバリウム鋼板は、とても錆びに強く海岸地域の建築物によく使用されている高級パネルです。
  2. 前面パネルはワンタッチで脱着OK。8枚の広吸着面積のフィルターを自在に出し入れでき、メンテナンス性も大幅アップしました。また、フィルターは水洗いすることにより再利用(2~3回位)が可能です。
  3. シロッコファンは両口吸い込みタイプなので、集塵能力が高くまた、音も静かです。

2.キュービックサンディングシステム 標準寸法図

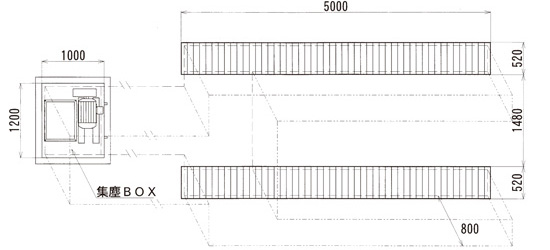

キュービックサンディングシステム 標準寸法図

フロアーレールやサンディングシステムなどとの併用を可能にした万能リフト。

キュービック鈑金用リフト

1.キュービック鈑金用リフト 特長
2.キュービック鈑金用リフト 標準寸法図

1.キュービック鈑金用リフト 特長

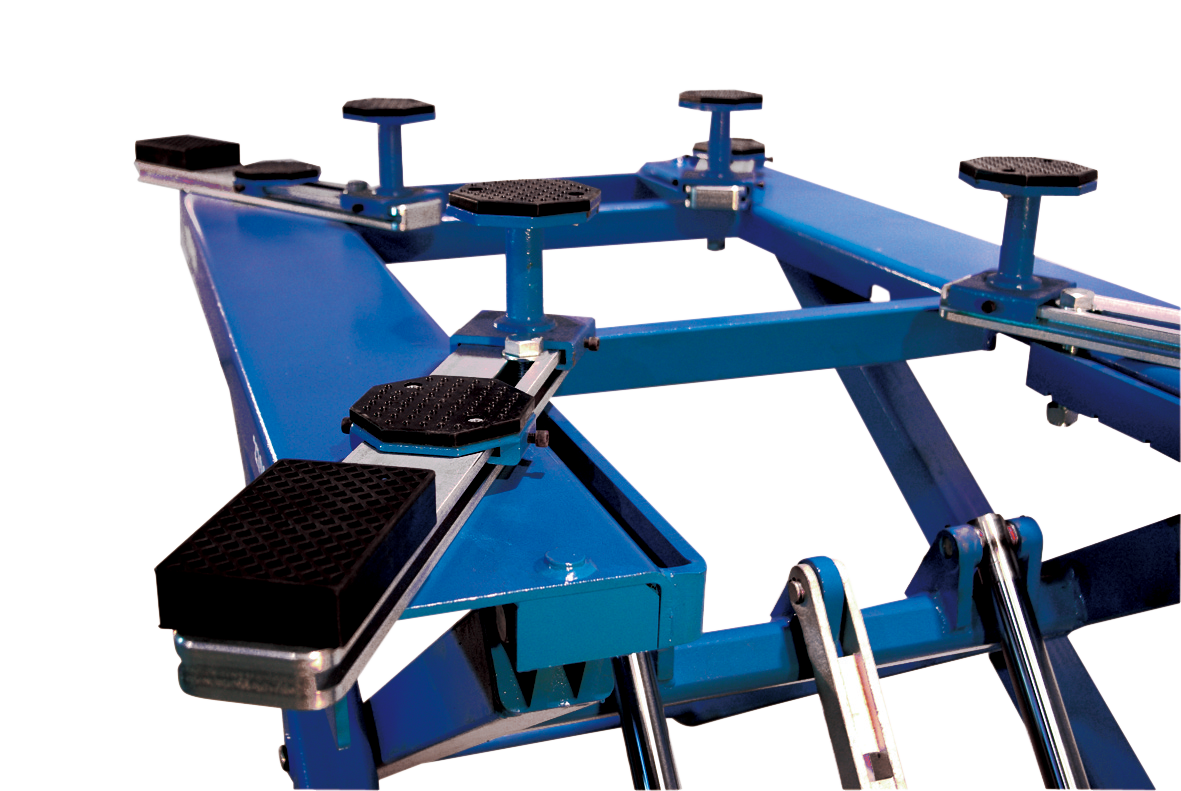

400mのスイングアームを伸ばして、付属のアタッチメントを取付けることにより、様々な車両に対応できます。

QB-LT1000

キュービックリフト

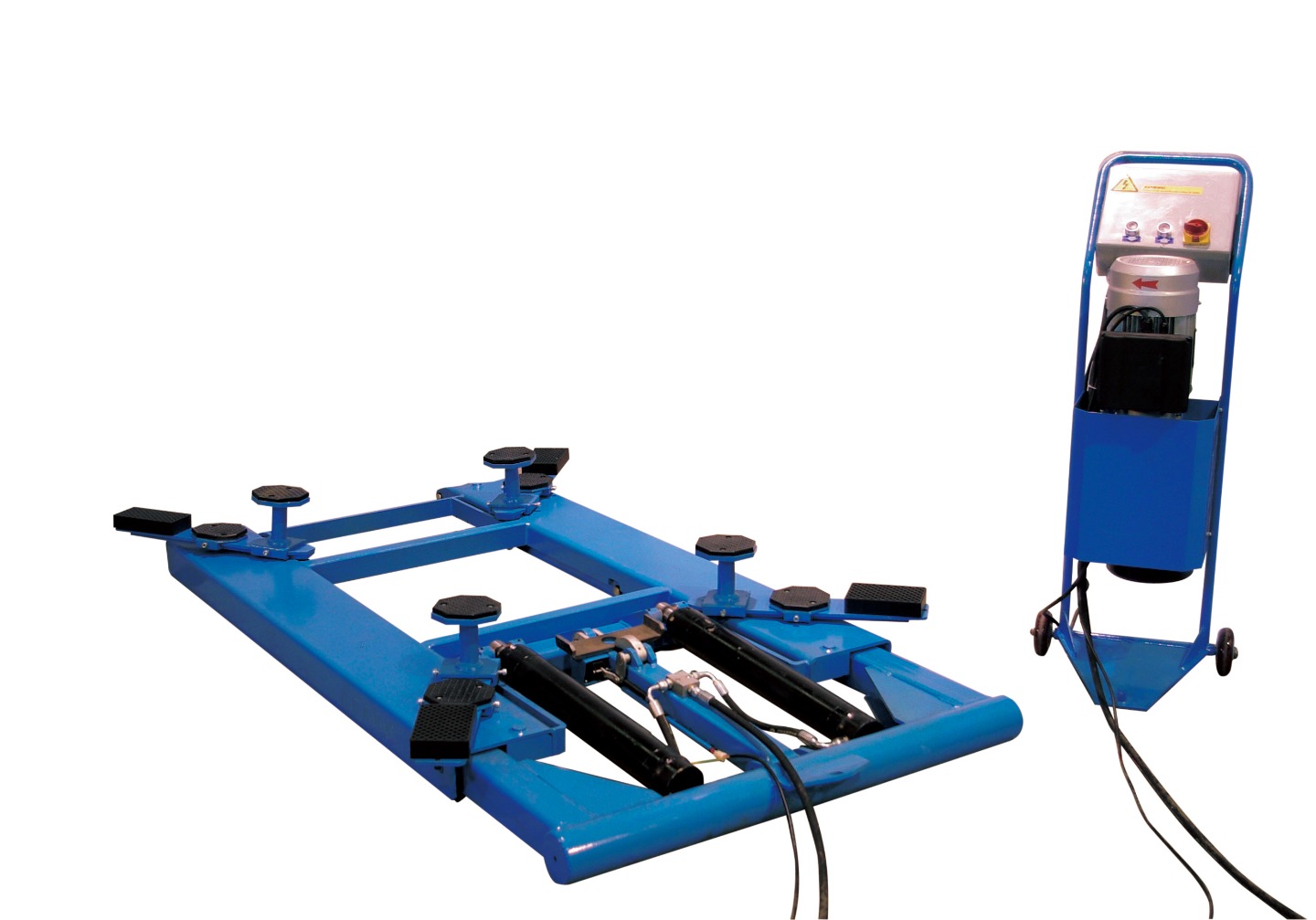

QB-LT1000 キュービックリフト

能力2.5tで軽四輪車から大型車まで、らくらくリフトアップ。サンディング・下回りの軽整備まであなたの作業を効率化。また、フロアー修正システムと組み合わせることにより固定作業も更にスピードアップ。このリフトは、鈑金作業用に開発され、フロアー修正レールや床集塵装置などとの併用が可能です。そのため、最低高さ寸法は190mmとしながらも上昇揚程は950mmもあります。また、能力は軽四輪車から大型乗用車までをリフトアップできるように、油圧2シリンダーで2.5tの能力があります。車体固定時バンパー脱着サイドステップやドアー下部のパテ研ぎなど、あらゆる作業のスピードアップに役立つリフトシステムです。

QB-LT1000 キュービックリフト

  1. 自動安全装置(エアー式)を標準装備し、もしものときにも安全です。
  2. アタッチメント自体のストロークは70mmを確保しています。
  3. 軽四輪車から大型乗用車までリフトアップできるように、油圧2シリンダーを搭載(能力2.5t)
  4. コントロールボックスは、コンパクトなので設置場所を選びません。また、本体にモーター、オイルタンクを収納していますので衝撃や、ホコリをシャットアウトします。
  5. リモコン操作は、10mのコード付なので、車両の近くで操作することができます。また、オプションでリールボックスタイプに交換することもできます。

2.キュービック鈑金用リフト 標準寸法図

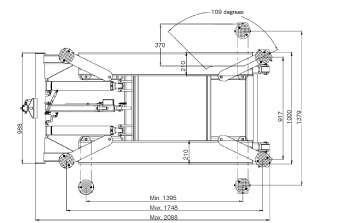

寸法図面

寸法図面
項目/型式 QB-LT1000

本体設置寸法

(mm)

長さ 1,720
全高 190
全高 878

最高上昇高さ

(mm)

本体 1,140
ジャッキ
上昇時間(秒) 本体 25~30
ジャッキ
下降時間(秒) 本体 25~30
ジャッキ
定格容量(kg) 本体 2,500
ジャッキ
昇降場長さ(mm) 本体
ジャッキ
揚程(mm)   950

モーター定格

(電源仕様)

三相 2HP×200V×50/60Hz
単相
自重(kg)   450

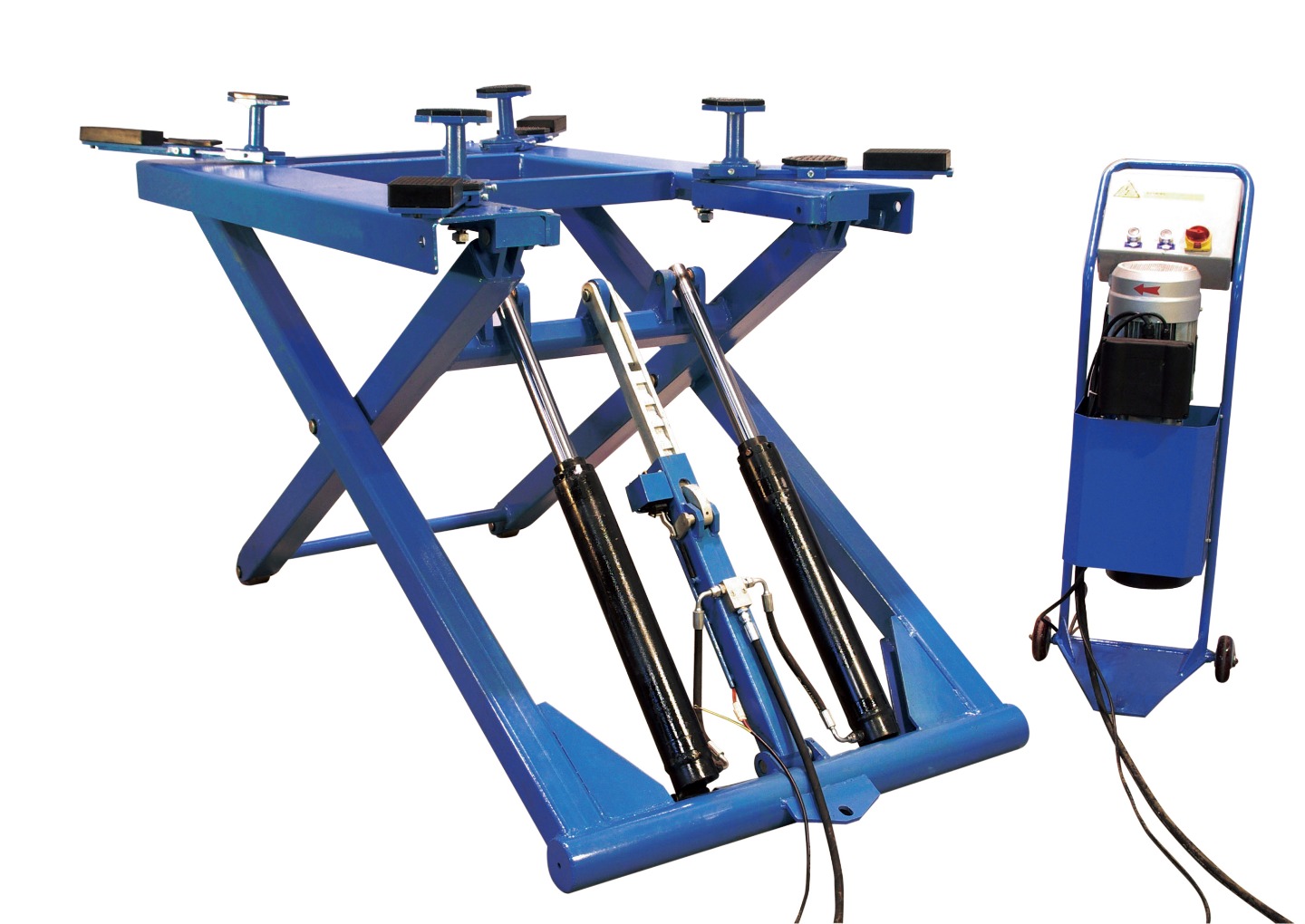

HL-30MC

ミドルライズリフト

最大能力2トン、最大高1300ミリと様々なタイプの車種に対応する移動式リフト

必要なスペースでのリフト作業が可能です。

QB-LT1000 キュービックリフト

  • コンパクトサイズで移動可能。
  • 軽自動車〜普通車対応。
  • 点検・一般整備、鈑金・下廻り作業・タイヤ・オイル交換作業などに最適。
  • メカニックロック下降防止安全装置を採用。
  • 電動油圧駆動方式による静かで安定した昇降。

スイッチはモーターを傷めにくいスターデルター方式を採用しています。

ミドルライズリフト下降時

スイッチはモーターを傷めにくいスターデルター方式を採用しています。

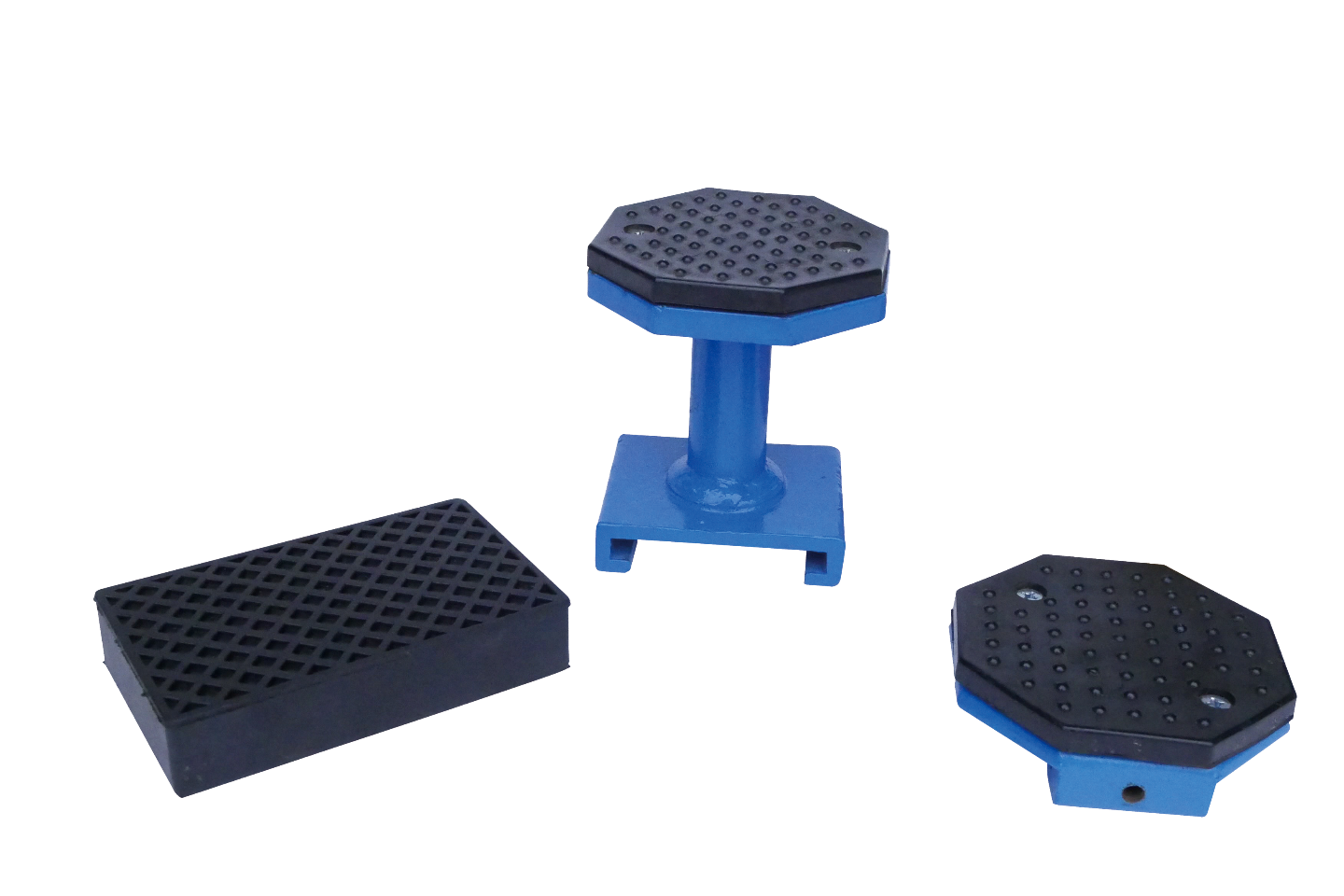

3種類のアタッチメントを標準装備

スイッチはモーターを傷めにくいスターデルター方式を採用しています。

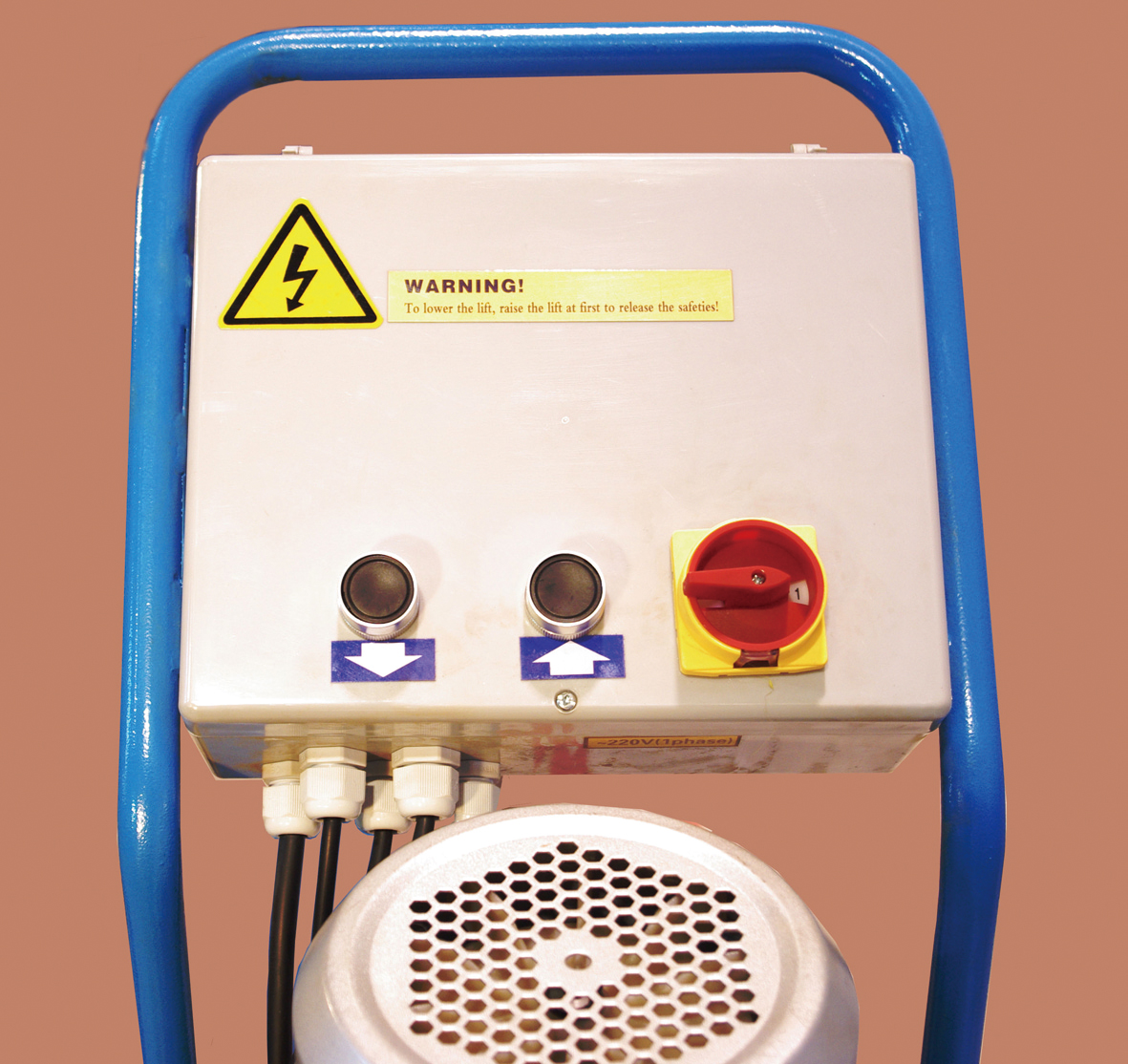

シンプル設計のコントロールパネル

上昇・下降は自動ボタンで操作できます。

QB-LT1000 キュービックリフト
型 式 HL-30MC
定格容量 2000kg
最大油圧圧力 22.5Mpa
最大上昇高さ 1300mm
最小高さ 152mm
揚程(リフティング領域)
340mm
上昇時間
35〜45秒
下降時間
25〜35秒
モーター定格(電源仕様)
単相220V1.5kw(50Hz/60Hz)
自 重400kg
本体寸法(幅×長さ×高さ)
1000×2088×115mm

1.オプション

HL-30MC-1

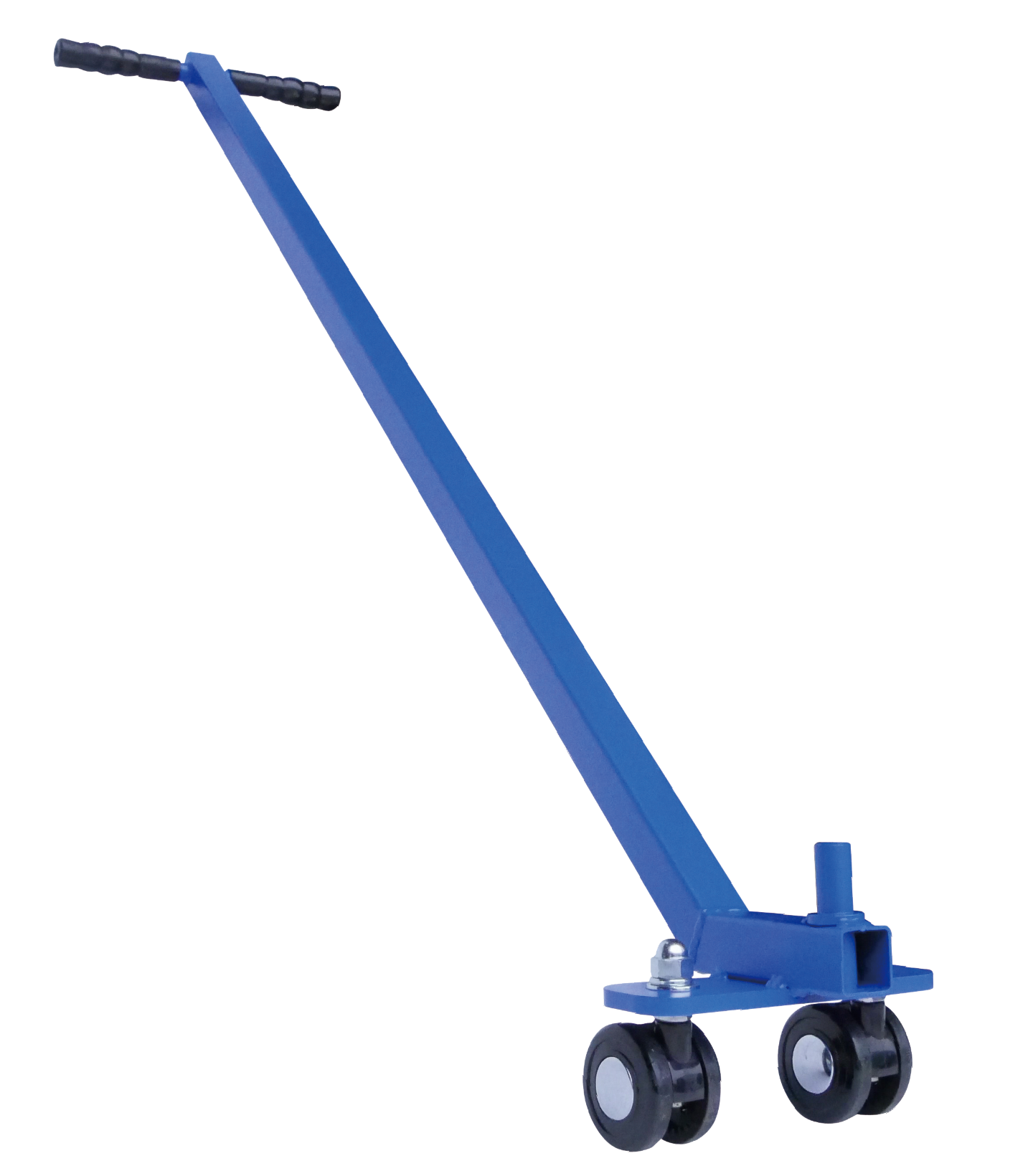

移動用イージーアーム

HL-30MC-2

有線リモコン(10メートル)

HL-30MC-3

タイヤロード台(4個1セット)

スイッチはモーターを傷めにくいスターデルター方式を採用しています。

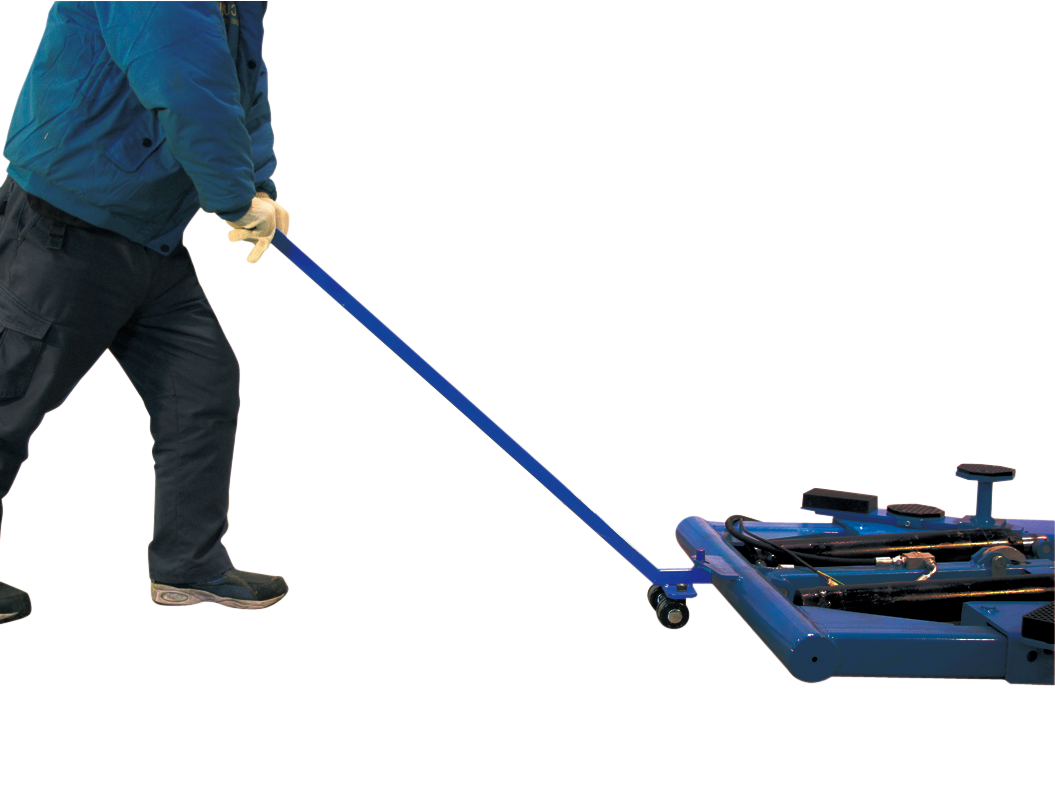

安全で効率的!お一人で簡単にリフト移動ができます。


ボデーの持ち上げ作業時にリフトアップ状況を最適な位置から自分の目で見ながら操作ができます。

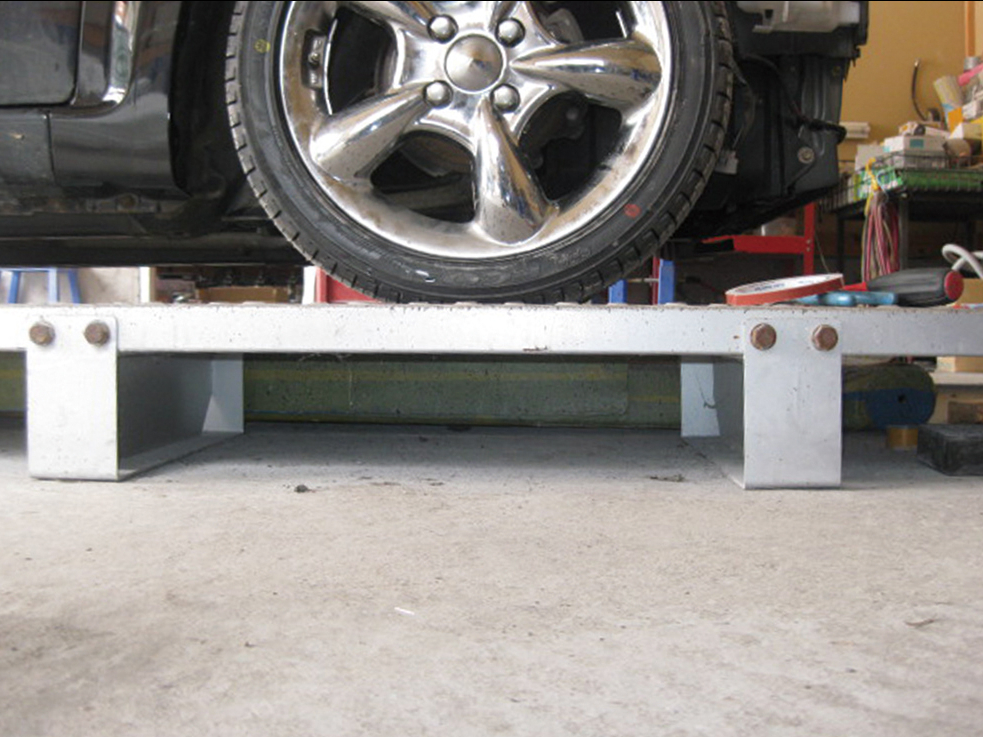

車高の低い車をリフトアップする時に使用する専用ブリッジです。

HL-30MC-4

HL-30MC-2

タイヤ受け台(4個1セット)

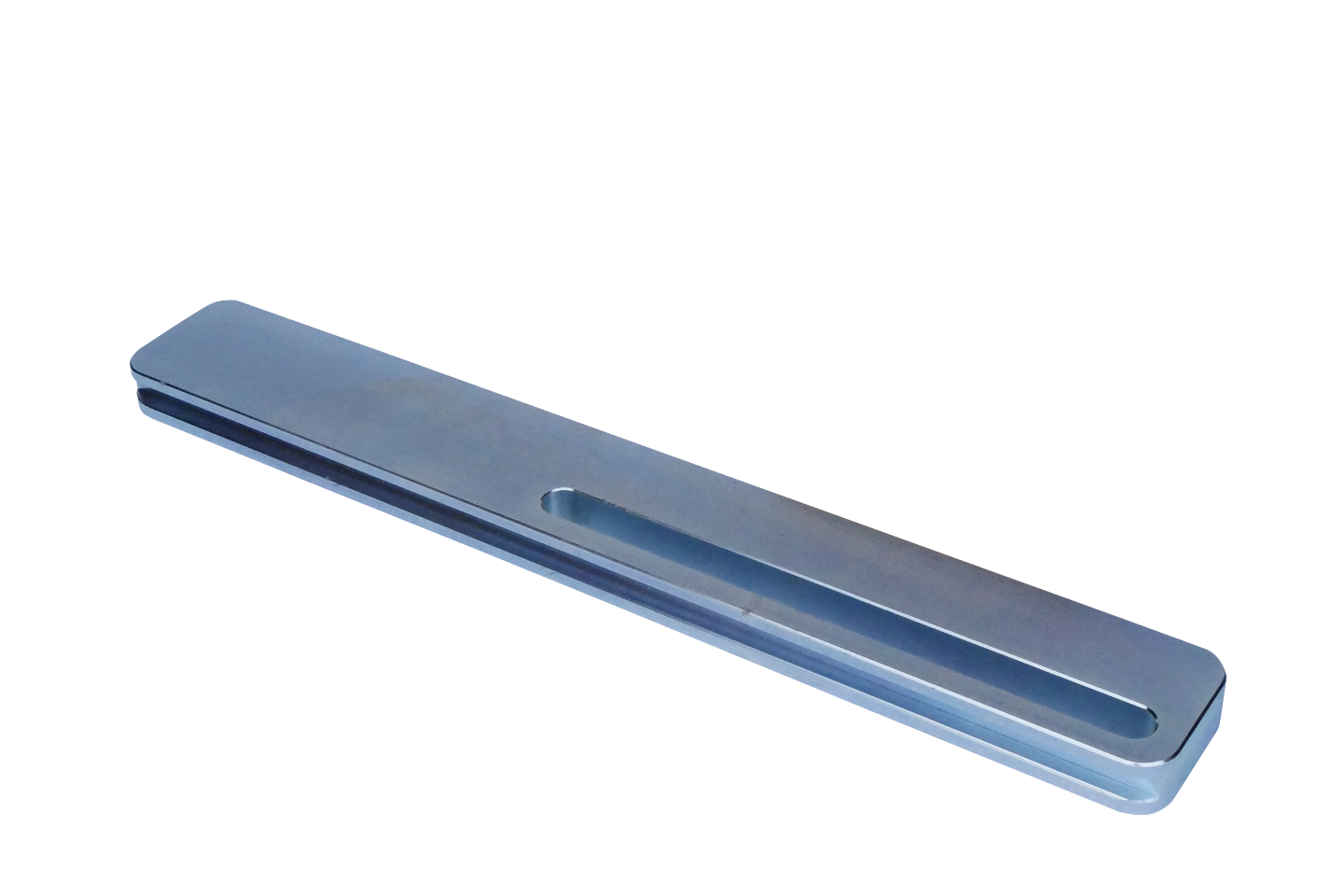

30ミリアーム

スイッチはモーターを傷めにくいスターデルター方式を採用しています。

軽くて丈夫!下廻り作業を快適にします。

とにかく強い!厚さ30ミリ、使用時にしなることはありません。
