計測システム
三次元立体計測により、あらゆる箇所の計測が可能です。
キュービックボデー計測システム MADE IN JAPAN
1.キュービックボデー計測システム 特徴
修正作業は、計測装置で生まれ変わります。優れた性能を誇る修正装置には、それに伴う優れた計測装置が必要だと、わたしたちは考えます。
確かな信頼を勝ち取るためにこれからの修正には、なくてはならないパートナーの一つです。三次元立体計測により、アンダーボデーはもちろんのことアッパーボデー、ドアー開口部、室内フロアー、ルーフなど、あらゆる箇所の計測が可能です。これは、21世紀の修正作業へキュービックからの「提案」です。
- キュービックメジャーはメジャー専用のフレーム寸法図を使用しません。
- 車体製造メーカーが発行している寸法図があれば外国車、国産車を問わず計測ができます。
- 新型の事故車が入庫した場合でも、専用寸法図の入手を待つことなく計測できる大きなメリットとなります。
2.キュービックボデー計測システム LINE UP

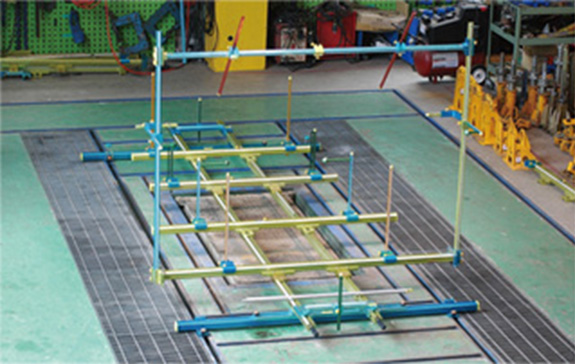

S-4000
キュービックメジャー (総重量110kg)
S-4000W
キュービックメジャーワイド(ワイドボデー車種対応)(総重量140kg)

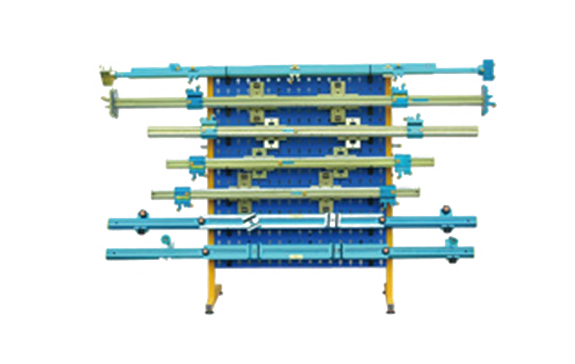

キュービックメジャー標準パーツ（S-4000）
| QM-1001 | メジャーベース | 2 |
|---|---|---|
| QM-1002 | メジャーベースロック | 2 |
| QM-1003 | ブリッジ用サポート | 4 |
| QM-2001 | クロスブリッジ | 2 |
| QM-2002 | クロスブリッジ用スライドボード | 2 |
| QM-3001 | メジャークロスバー1600 | 1 |
| QM-3002 | メジャークロスバー1300 | 2 |
| QM-4001 | メジャーゲートスタンド | 1 |
| QM-4002 | メジャーゲートサポート | 1 |
| QM-4003 | メジャーゲートサポート | 1 |
| QM-4004 | メジャーゲートラウンド | 1 |
| QM-4005 | メジャーテープ | 25 |
| QM-5001 | ブロック(大) | 8 |
| QM-5002 | ブロック(小) | 5 |
| QM-5003 | ブロックL | 2 |
| QM-6001 | メジャーバー1000 | 2 |
| QM-6002 | メジャーバー800 | 2 |
| QM-6003 | メジャーバー600 | 4 |
|---|---|---|
| QM-6004 | メジャーバー450 | 4 |
| QM-6005 | メジャーバー350 | 4 |
| QM-6006 | メジャーバー250 | 2 |
| QM-6007 | バートップセットS | 2 |
| QM-6008 | バートップセットL | 2 |
| QM-6009 | コンパスバー280 | 1 |
| QM-6010 | コンパスバー380 | 1 |
| QM-6016 | バートップ | 14 |
| QM-7001 | M10アジャストビス | 4 |
| QM-7002 | M10ブリッジ固定用ビス | 4 |
| QM-7003 | M8ロック用ビス(15mmor17mm) | 16 |
| QM-7004 | M8ロック用ビス | 50 |
| QM-7005 | M6回転軸用止めビス | 3 |
| QM-7007 | M10ロックナット | 4 |
| QM-9012 | ボード | 1 |
QB-7008
コンペアゲージ
調整範囲30mm/調整範囲30mm/総重量1.4kg
2点間の計測に使用。
長短2本がセットになっています。
●セット内容●
2Mバー…1本/1Mバー…1本/ブロック(ビス付)…2個/長針…2本/短針…2本/ビス(予備)…2個
QB-7008NS
ニューコンペアゲージS
調整範囲40mm/全長950mm/総重量1.2kg
2点間の計測に使用。
本体が伸縮式なので、狭い箇所の測定に便利です。
QB-7008NL
ニューコンペアゲージL
調整範囲40mm/全長1950mm/総重量1.7kg
2点間の計測に使用。
本体が伸縮式なので、狭い箇所の測定に便利です。

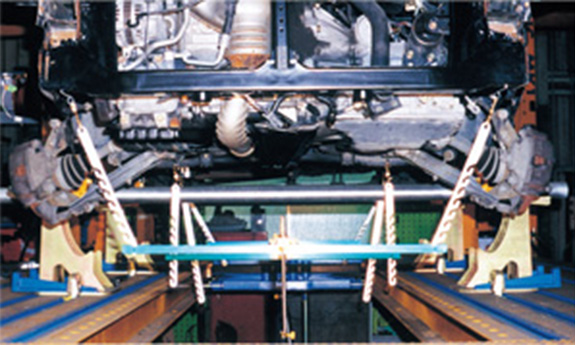

QB-7009
フレームセンターリングゲージ
左右の測定ポイントにゲージを吊し、曲がり、歪み、菱曲がりを測定できます。総重量4kg（1セット）

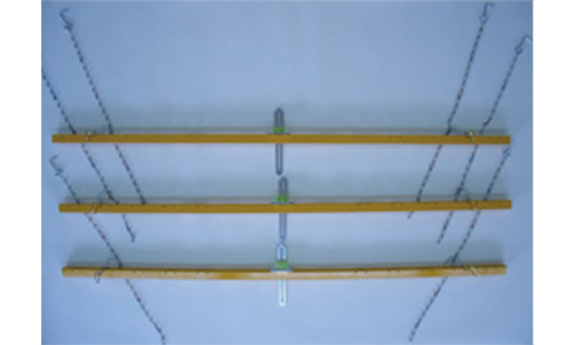

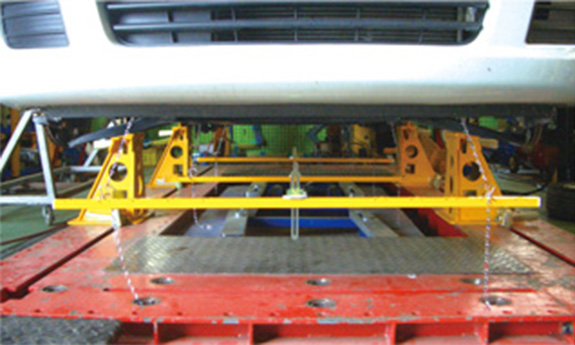

QB-7012
シンプルスターゲージ
フレームセンターリングゲージと機能はそのままでコストをおさえた商品です。総重量3kg（1セット）
QB-7011

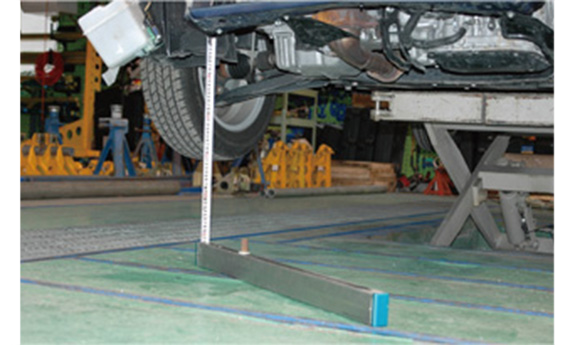

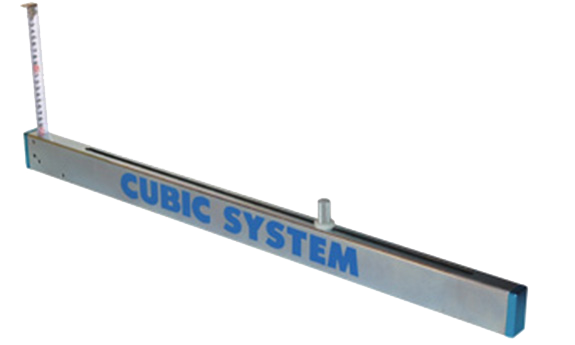

フレームハイトゲージ
大がかりなゲージを使わず、車体の下にもぐらずに簡単にボデーの高さを測定することができます。
レバーを左右に動かすことでメジャーが伸縮し、フレームの上がり下がりを650mmまで計測することができます。
- 幅30mm/高さ95mm/長さ860mm/重量2kg
