大型トラック修正システム

大型トラックの修正時間の大幅短縮・やさしい機能性・正確な操作性・安全性は世界で始めてのシステムです。

キュービック大型トラックフレーム修正システム MADE IN JAPAN

1.キュービック大型トラックフレーム修正システム 特長
2.キュービック大型トラックフレーム修正システム 大型用埋設レール
3.キュービック大型トラックフレーム修正システム LINE UP

1.キュービック大型トラックフレーム修正システム 特長

テーマは修正時間の大幅短縮・やさしい機能性・正確な操作性・そして、安全性。そのテーマは今、キュービックシステム大型トラックフレーム修正機として実現いたしました。

キュービック大型トラックフレーム修正システム 特長

もっと早く、もっと自在に…。

修正作業を通じて、より多くの感動と喜びをお届けするためにフレーム修正・キャビン修正の分析データをもとに、つねに、作業者の立場となり機能の充実を計ってまいりました。
各タワー同時操作での確かな引きと押しはもちろん、55tonのプレス機でのリベットの生打ちや曲がり修正、さらに、レーザー計測機で1ミリ単位のフレーム修正をも可能にした、国内で製造された唯一の大型トラックフレーム修正システムです。

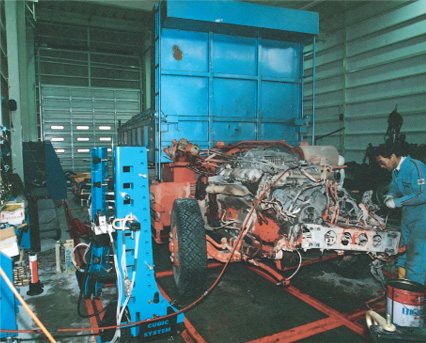

フレーム修正前

フレーム修正前

フレーム修正後/実例10時間

フレーム修正後/実例10時間

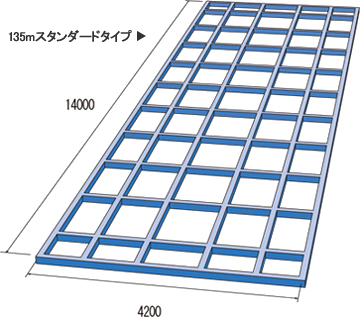

2.キュービック大型トラックフレーム修正システム 大型用埋設レール

  破壊強度10cmあたり72tonもの強度を確保。タワー、その他の能力はレールの強度があってこそ発揮します。

QT-100

レール(1M)

QT-100 レール(1M)
QT-100 レール(1M)

埋没レール

埋没レール

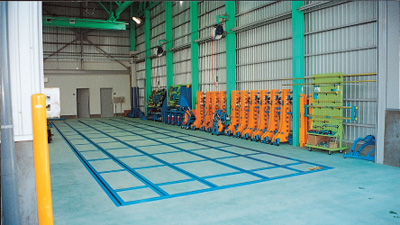

据付工事完了

据付工事完了

熱押形鋼の一体整形品

トラック修理を目的として高い技術力と品質に基づき新日本製鉄(株)と共同開発されたキュービック大型修正機レールは、世界に例のない熱押形鋼の一体整形品です。このレールと、従来の溶接レールを比較した場合、キュービック大型修正機レールは10cmで72tonもの破壊強度と格段の精度を保ちます。このレールが定盤となり、修正機をセットし、フラットな面で効率よく作業ができ、正確な復元を実現します。



レールオーダーシステムとして
お客様の工場レイアウトに合わせた
レールのご注文も承ります。


3.キュービック大型トラックフレーム修正システム LINE UP

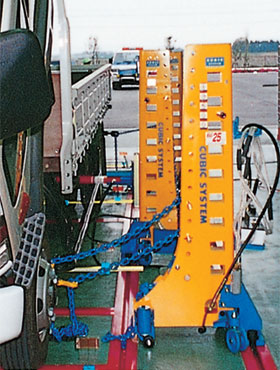

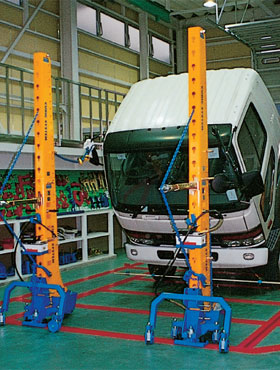

QT-103-25T

キュービックタワー25t(ポンプ・ラム付)

QT-103-25T キュービックタワー25t(ポンプ・ラム付)

強靱なトラックフレームを25tパワーで思いどうりに引き出します。自由車輪を4ヶ所装備している為、移動は軽くスムーズに出来ま す。また、付属のポンプは2mのリモコン式なので作業性、安全性も抜群です。

 フレーム修正機
●総重量/195kg(1セット)

QT-101

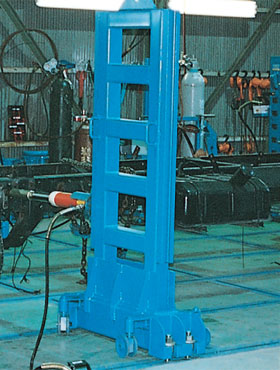

フレームタワー(ポンプ・ラム付)

QT-101 フレームタワー(ポンプ・ラム付)

キュービックタワー25t以上のパワーを必要とするトレーラーなどの大きな部材を修正する時になくてはならない、高強度を誇るタワーです。

 フレーム修正機    トレーラーフレーム

●総重量/267kg(1セット)

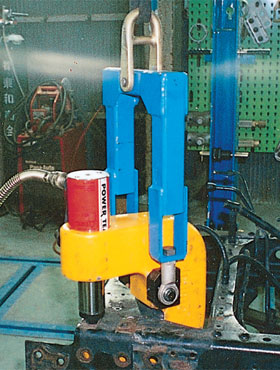

QF-104

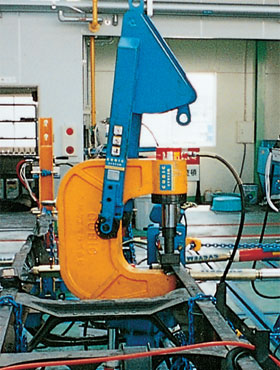

フレームアタッチメント55t(ポンプ・ラム付)

QF-104 フレームアタッチメント55t(ポンプ・ラム付)

変形したフレームを55tプレスにより整形。面出し、コーナー出しなど各種アタッチメントも豊富にそろえ、多彩な整形作業に対応し、また、専用ハンガーにより360゜プレス本体が簡単に回転する為、作業性と作業時間が大幅に短縮されます。

 フレーム修正機    リペット打抜き機

●総重量/300kg(1セット)

QF-101

フレームアタッチメント25t(ポンプ・ラム付)

QF-101 フレームアタッチメント25t(ポンプ・ラム付)

55tプレスでは入らない狭い場所でのリベットの抜き出しや、打ち込みを特殊アタッチメントを使って、安全に素早く出来ます。また、55tプレスと同様に専用ハンガーを装備している為、機能性も抜群です。

 フレーム修正機    リペット打抜き機

●総重量/98kg(1セット)

QF-107

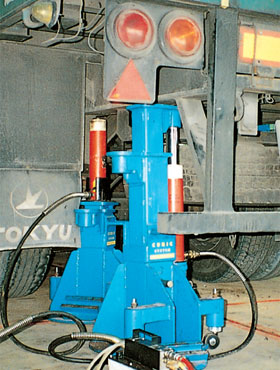

フレームジャッキスタンド25t(ポンプ・ラム付)

QF-107 フレームジャッキスタンド25t(ポンプ・ラム付)

25tのラムの取付位置を2ヶ所設ける事によって、2t車からトレーラーまでのフレームの高さが違う車種を簡単に押し上げる事が出来ます。付属のポンプはリモコン式なので作業空間より離れた位置で作業出来る為、非常に安全です。また、ラムの取付位置を変える事により、高さを3段階に伸ばす事が可能です。

 フレーム修正機

●総重量/147kg(1セット)

QT-001-4

キャビン修正機(ポンプ・ラム4セット付)

QT-001-4 キャビン修正機(ポンプ・ラム4セット付)

キャビンをおろさずに修正することが可能です。特殊パイプを組込み室内からの押出しに使用します。また、補助固定などにも使用します。

 キャビン修正

●総重量/364kg(1セット)

QF-151-2

ストロングハイジョイントキット

QF-151-2 ストロングハイジョイントキット

10tタワーにセットし、トラックキャビン部の高い位置(最大地上高3m)の引き作業に対応。なお、装着には天井クレーンが必要です。

 キャビン修正

●総重量/81kg(1セット)

QT-113

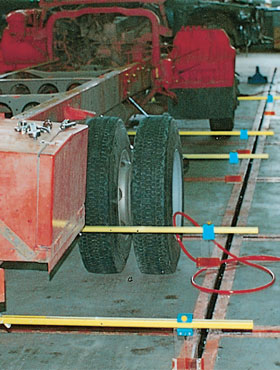

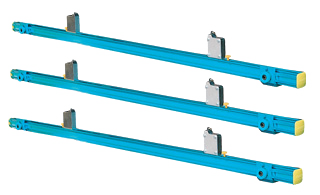

フレームレーザーゲージ

QT-113 フレームレーザーゲージ

変形したフレームに計測用のバーを車体の先端から後端まで5ヶ所取り付け、そのバーのアクリルプレートにレーザー光線を通す事により、フレームの直線度やダイヤ変形を計測出来る為、高精度なフレーム修正が可能になります。

 レーザー計測器

●総重量/55kg(1セット)

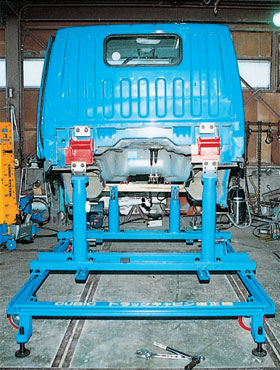

QT-001-ZI

キャビンジグ固定機

QT-001-ZI キャビンジグ固定機

車体より降ろされたキャビンの固定と、フロアーパネルを下部より押し上げるときに使用します。

 キャビン修正

●総重量/450kg(1セット)

QT-001-ZI キャビンジグ固定機


QF-108

ミニフレームジャッキスタンド25t(ポンプ・ラム付)

QF-108 ミニフレームジャッキスタンド25t(ポンプ・ラム付)

フレームと、リーフスプリング間に入りジャッキアップ します。

 フレーム修正機

●総重量/93kg(1セット)

QF-108 ミニフレームジャッキスタンド25t(ポンプ・ラム付)

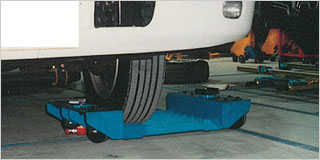

QT-502

アクスルキャリー (ポンプ・ラム付)

QT-502 アクスルキャリー (ポンプ・ラム付)

  • 修正作業中にフロントアクスルメンバーなどを持ち上げて、タイヤを地面から浮かせて修正作業を行います。
  • 自走できない車体のタイヤ下に入れて車体を動かすことが可能。
  • アクスルやミッション脱着時のジャッキとしても使用できます。

総重量/51kg(1セット)

 QT-502-PN  アクスルキャリー(ポンプ・ラム無)もございます。


QF-102

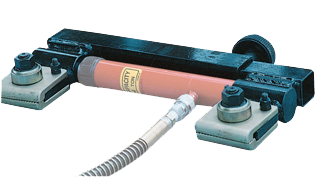

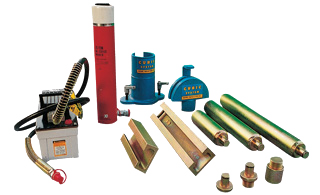

ポイントプレスアタッチメント

●総重量/36kg(1セット)

●総重量/36kg(1セット)

●総重量/7kg(1セット)

●総重量/7kg(1セット)

 フレーム修正機

フレームフランジ面の直線修正に使用します。

ポイントプレスアタッチメント/標準パーツ

QF-102-01本 体1
QF-102-02
アッパープレス
1
QF-102-03
ポイントアタッチL
1
QF-102-04
ポイントアタッチS
1
QF-101-05
ラム(10t・50ストローク)
1
QF-102-06
エッジプレス
1
QF-102-07
エッジプレート
1
QF-101-03
フットポンプ・ホース
1
QF-102-05
プレート
1


QT-113-LG

レベルゲージ

QT-113-LG レベルゲージ

水平なレール面を利用し、フレームの高さ計測に使用します。

  • 総重量 18kg(1セット)

QT-TR100

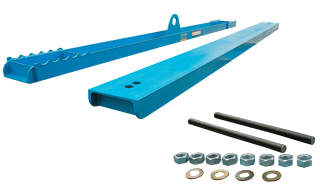

トレーラー用ネジリ取りアタッチメント

QT-TR100 トレーラー用ネジリ取りアタッチメント

トレーラーの上下に取り付けて使用します。

  • 総重量202kg(1セット)

QT-213

プッシュプルアタッチメント

QT-213 プッシュプルアタッチメント

キュービックタワーの背中の部分に取り付けてフレームの固定や、押し作業に使用します。

  • 総重量63kg(1セット)

QT-504

クランプしわ伸ばし

QT-504 クランプしわ伸ばし

フロントパネル等の狭い箇所の修正に使用します。

  • 長さ610mm / 幅50mm / 高さ185mm / 重量8kg

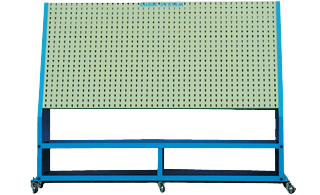

QT-150A

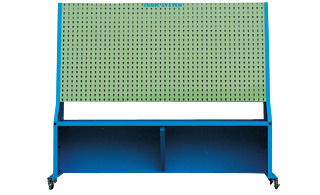

A型ツールボード

QT-150A A型ツールボード

QF-107と各種クランプ等の収納に最適です。
QT-150-01フック60ヶ付


  • 長さ2300mm / 幅600mm / 高さ2100mm / 重量110kg

QT-150B

B型ツールボード

QT-150B B型ツールボード

各種アタッチメントや油圧機器等の収納に最適です。
QT-150-01フック60ヶ付


  • 長さ2300mm / 幅600mm / 高さ1820mm / 重量100kg

COI-44

10tポンプラムセット

COI-44 10tポンプラムセット

10tポンプラムのセットです。

  • 総重量16kg(1セット)

COI-48

 25tポンプラムセット

COI-48 25tポンプラムセット

25tポンプラムのセットです。

  • 総重量22kg(1セット)

QB-113

ラムスタンド

QB-113 ラムスタンド

ラムを固定するときに使用します。

  • 総重量6.5kg(1セット)

QB-8074T

パワーポールキットT

QB-8074T パワーポールキットT

ポンプラムセットと併用してフレームの押し作業に使用します。

  • 総重量7kg(1セット)

QF-103

フレームダウンフック

QF-103 フレームダウンフック

フレームの下引きや横引きに使用します。

  • 長さ310mm / 幅70mm
  • 高さ205mm / 重量14.5kg

QF-103H

H型用フレームダウンフック

QF-103H H型用フレームダウンフック

トレーラフレームの下引きや横引きに使用します。

  • 長さ270mm / 幅120mm
  • 高さ320mm / 重量45.5kg

QF-105

レール固定ボルト

QF-105 レール固定ボルト

各種アタッチメントのレールとの接続に使用します。

  • 長さ70mm / 幅70mm
  • 高さ135mm / 重量1.5kg

QF-111

フレームフォロー

QF-111 フレームフォロー

フレームの下引き作業時に使用し、フレームの変形を防止します。

  • 総重量15kg(1セット)

QF-112

フレームプルアタッチメント

QF-112 フレームプルアタッチメント

フレームに取り付け横引きやねじり取りに使用します。

  • 長さ205mm / 幅150mm
  • 高さ405mm / 重量31.5kg

QF-201

固定チェーンセット

QF-201 固定チェーンセット

フレーム修正に必要な各種チェーンのセットです。

  • 総重量161kg(1セット)

QF-210

チェーンアップキット

QF-210 チェーンアップキット

障害物をチェーンがかわす時に使用します。

  • 総重量9kg(1セット)

QT-114

オートフック押えセット

QT-114 オートフック押えセット

チェーンとレールの連結に使用します。

  • 総重量4kg(1セット)

QT-115

ミニラムセット2ラム

QT-115 ミニラムセット2ラム

フレームの中にも入るミニラムセットです。

  • 総重量4kg(1セット)

QT-211A

チェーンタイトナー

QT-211A チェーンタイトナー

チェーンの連結や長さを縮めるときに使用します。

  • 大:長さ(最大)730mm / 幅60mm/ 高さ65mm/ 重量5kg
  • 小:長さ(最大)460mm/ 幅60mm/ 高さ65mm/重量3.4kg

QT-211B

アンカーフック

QT-211B アンカーフック

チェーンとレールの連結に使用します。

  • 長さ267mm / 幅195mm
  • 高さ235mm / 重量16kg

QT-212

チェーンロックメイト

QT-212 チェーンロックメイト

チェーンの連結に使用します。

  • 長さ235mm / 幅100mm
  • 高さ45mm / 重量2.6kg

QT-400

NEWフックセット

QT-400 N NEWフックセット

キャビンなどの荒出し用のフックセットです。

  • 総重量53.5kg(1セット)

QT-400M

ミニフックセット

QT-400M ミニフックセット

狭い場所での荒出し用のフックセットです。

  • 総重量5.7kg(1セット)

QT-401

ダブルクランプリー

QT-401 ダブルクランプリー

チェーンの連結に使用します。

  • 長さ310mm / 幅40mm
  • 高さ80mm / 重量2kg

QT-500

下引き用アタッチメント

QT-500 下引き用アタッチメント

レールに取り付けフレームの下引きにに使用します。

  • 長さ95mm / 幅150mm
  • 高さ275mm / 重量16kg

QT-501

下引き用ラム先アタッチメント

QT-501 下引き用ラム先アタッチメント

25tラムの先端に取り付けてレールの下引きに使用します。

  • 長さ95mm / 幅95mm
  • 高さ180mm / 重量5kg

QT-503

プレートクランプ

QT-503 プレートクランプ

キャビンの修正時に使用します。

  • 長さ150mm / 幅20mm
  • 高さ110mm / 重量4.2kg

QT-400F

フェンダーフック

QT-400F フェンダーフック

キャビンのフェンダー部分の修正に使用します。

  • 長さ95mm / 幅95mm
  • 高さ180mm / 重量5kg

QT-505

ホークフック

QT-505 ホークフック

フレームの下引き作業に使用します。

  • 重量12kg

QT-CH-1-1

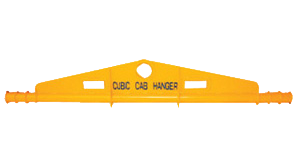

キャブハンガー

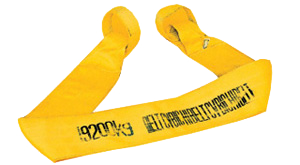

QT-CH-1-2

キャブベルト

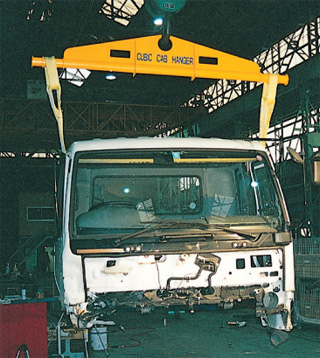

天井クレーンとの組み合わせで取り扱いにくいキャビンをらくらく移動。ベルトのかける位置を3段階選べますので大型キャビンから小型キャビンまで幅広く、安全に作業ができ効率アップをお約束いたします。

QT-CH-1-1 キャブハンガー / QT-CH-1-2 キャブベルト
キャブハンガー

キャブハンガー

450mm×2600mm/重量75kg

ベルト

 ベルト

295mm×3150mm/220φリングベルト付

HD-20

大型用レーザーアライナー

HD-20 大型用レーザーアライナー

  • 正確
    …本システムではランナウト補正を実施する必要がありません。
     そのためのジャッキアップは不要となりました。
  • 融通性
    …測定場所を選びません。
     完全にレベルがとれていない場所でも測定できます。
  • スピーディな測定
    …セットアップ時間を含めて約10分で必要なアライメント角を測定できます。
  • 多くの測定項目(次の項目を測定します)
    …トー、キャンバー、トーアウトオンターン(20度旋回時のトーアウト)、キャスター、キングピン角、車軸オフセット、車軸平行度及び車軸とシャーシの直角度。
  • 最新技術
    …キャンバー、キャスター及びSAI測定には最新の電子式デジタル角度計を、トー測定には直射日光が当たっても視認できる安全で強い光のクラス2のレーザー光を採用しています。

標準付属品

レーザー式測定ヘッド(充電式)2
タイヤクランプアーム4
充電用 ACアダプター2
トースケール2
後輪用マグネット式取り付け足6
測定値記入用紙50
電子式デジタル角度計(調整機構付)1
20度スケールプレート2
ターニングプレート(左右1組)1
マグネット式スケール2
移動式収納ボックス1
オプション品:ターニングプレート
(左右1組、前輪2軸操舵式の車両のアライメントに必要です)
1
