Ultimate Heater キュービックアルティメットヒーターシリーズ

キュービックアルティメットヒーター
キュービックアルティメットヒーター
キュービックアルティメットヒーター
キュービックアルティメットヒーター
キュービックアルティメットヒーター

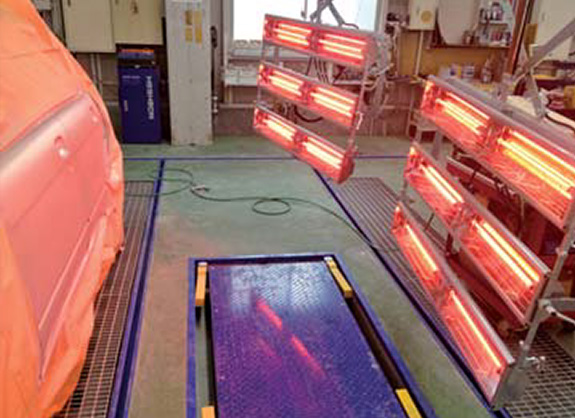

アルティメットヒーター3・6灯式ダンパーシリーズ

優れた操作能力、
高い場所への照射も可能。

6灯式

CUBIC SYSETEM アルティメットヒーター
CA-6アルティメットヒーター6灯ダンパー式 カーボン
SA-6アルティメットヒーター6灯ダンパー式 短波
MA-6アルティメットヒーター6灯ダンパー式 中波

(三相 200V)

3灯式

3・6灯式ダンパーシリーズ
CA-3アルティメットヒーター3灯ダンパー式 カーボン
SA-3
アルティメットヒーター3灯ダンパー式カーボン 短波
MA-3
アルティメットヒーター3灯ダンパー式カーボン 中波

(三相 200V)

ダンパーシリーズの特長

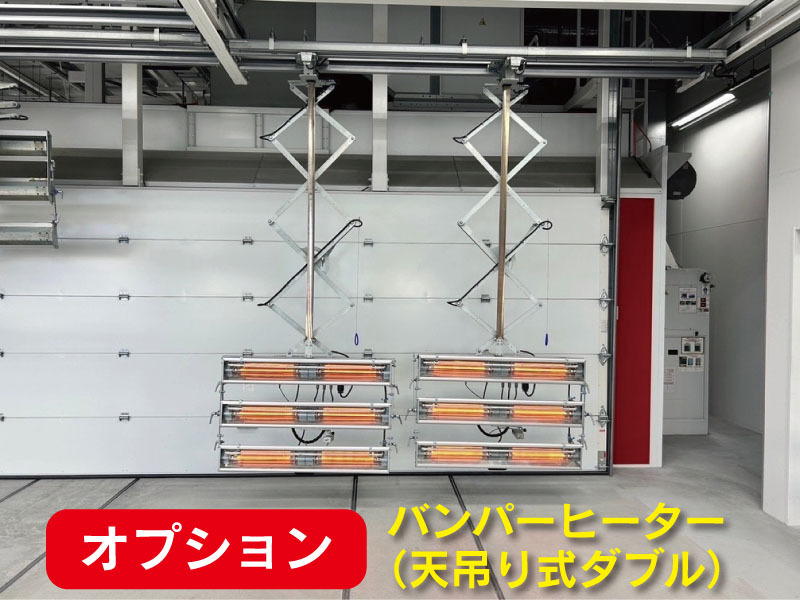

Option

CA-6-SKCA-6-SK
CA-6-SK
CA-3-SK
CA-3-SK
CA-3-SK

3・6灯式・ダンパーバング角度

3・6灯式・ダンパーバング角度

コントロール BOX

コントロール BOX

(上・中・下段独立点灯個別スイッチ装着)

予備乾燥機能付き温度調整ヒーター

予備乾燥機能付き温度調整ヒーター

●照射対象物の温度を検地し、ランプのON/OFFを自動で行うことができるので初心者でも安心です。

●無駄な照射をおさえるための省エネ効果もあります。

アルティメットヒーター1・3灯式バーチカルシリーズ

あらゆる場面で活躍する。

3灯式

CUBIC SYSETEM アルティメットヒーター
CA-V3アルティメットヒーター3灯バーチカル式 カーボン
SA-V3アルティメットヒーター3灯バーチカル式 短波
MA-V3アルティメットヒーター3灯バーチカル式 中波

(三相 200V)

1灯式

1・3灯式バーチカルシリーズ
CA-1-100
CA-1-200
アルティメットヒーター1灯バーチカル式カーボン
SA-1-100
SA-1-200
アルティメットヒーター1灯バーチカル式カーボン 短波
MA-1-100
MA-1-200
アルティメットヒーター1灯バーチカル式カーボン 中波

(単相 100V) (単相 200V)

バーチカルシリーズの特長

3・6灯式・ダンパーバング角度

3・6灯式・ダンパーバング角度

3・6灯式・ダンパーバング角度

3・6灯式・ダンパーバング角度

3・6灯式・ダンパーバング角度

3・6灯式・ダンパーバング角度
1灯式・3灯式共に0~60分設定が可能です。

また3灯式は上・中・下段独立点灯スイッチにより必要な部分だけの使用も可能です。

3・6灯式・ダンパーバング角度

3・6灯式・ダンパーバング角度
落下防止ビン(安全ストッパー)の採用で落下による破損を防ぎます。

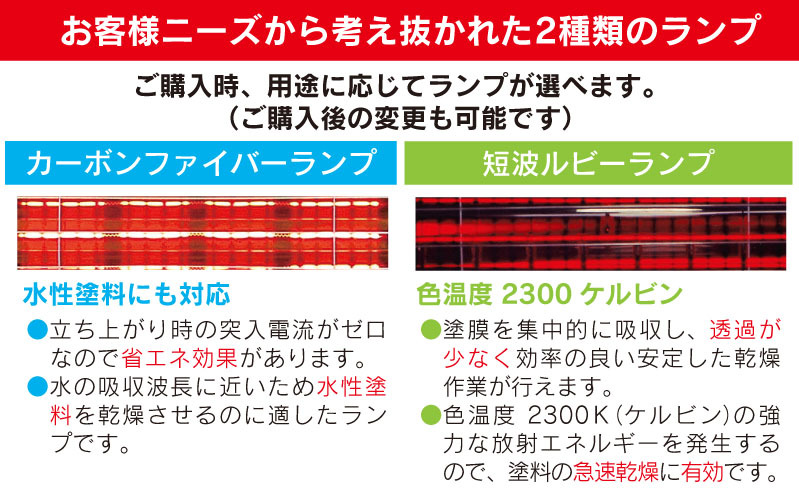

ランプが選べる
ランプが選べる

6灯式 ダンパーシリーズ

6灯式 ダンパーシリーズ
パネルサイズ(mm)1300×800
ランプ出力・数1000W×6
電源・コード長さ
三相200V・10m
キャスター(前輪)2インチ
キャスター(後輪)4インチ
(ストッパー付)
本体重量75kg
スタンド寸法(mm)720×1400×150

3灯式ダンパーシリーズ

3灯式ダンパーシリーズ
パネルサイズ(mm)630×800
ランプ出力・数1000W×3
電源・コード長さ
三相200V・10m
キャスター(前輪)2インチ
キャスター(後輪)4インチ
(ストッパー付)
本体重量65kg
スタンド寸法(mm)720×1400×150

3灯式バーチカルシリーズ

3灯式バーチカルシリーズ
パネルサイズ(mm)630×770
ランプ出力・数1000W×3
電源・コード長さ
三相200V・10m
キャスター(前輪)2インチ
キャスター(後輪)3インチ
(ストッパー付)
本体重量40kg
スタンド寸法(mm)600×815×76

1灯式バーチカルシリーズ

1灯式バーチカルシリーズ
パネルサイズ(mm)700×190
ランプ出力・数1000W
電源・コード長さ
三相100V(200V)
・3m
キャスター(前輪)―――――――――
キャスター(後輪)ナイロンキャスター32φ
本体重量8.5kg
スタンド寸法(mm)400×450×50

キュービックシステム 天井呂下式アルティメットヒーターシリーズ

天井呂下式アルティメットヒーターシリーズ
天井呂下式アルティメットヒーターシリーズ
天井呂下式アルティメットヒーターシリーズ
天井呂下式アルティメットヒーターシリーズ
天井呂下式アルティメットヒーターシリーズ

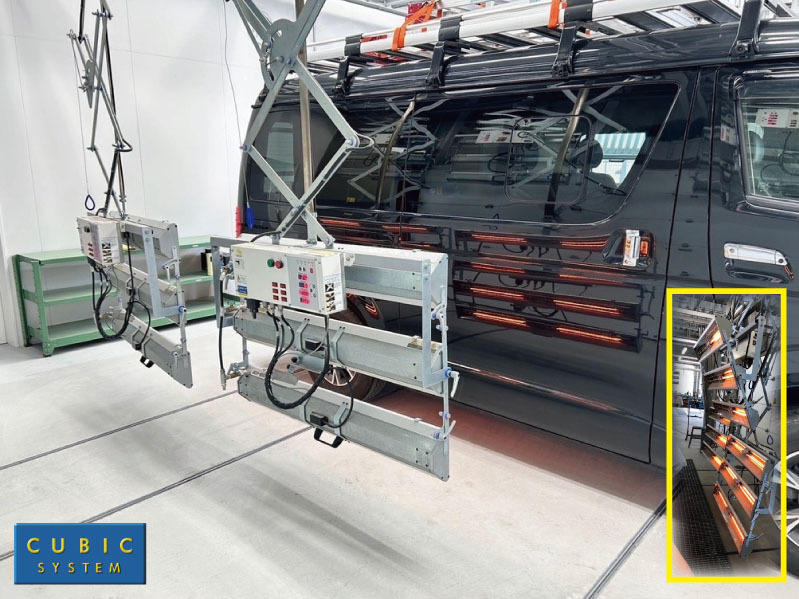

天井吊下式アルティメットヒーター 6 灯式

天井吊下式アルティメットヒーター 6 灯式

天井吊下式アルティメットヒーター 3 灯式

天井吊下式アルティメットヒーター 3 灯式

見た目もシンプルで工場にあったレイアウトが可能

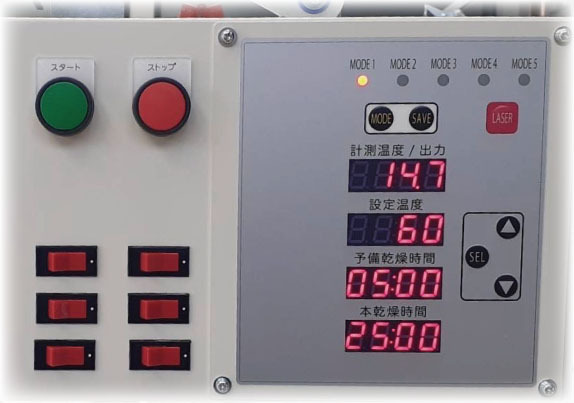

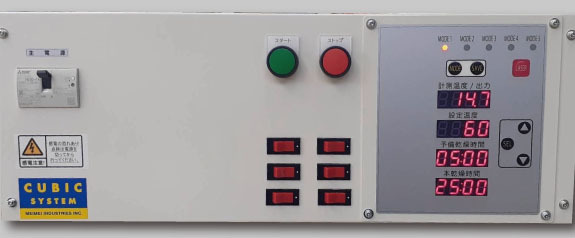

コントロールBOX

コントロールBOX
(予備乾燥/本乾燥99分59秒まで設定可能)

●個別独立点灯スイッチ●予備乾燥機能付き●デジタルタイマー付き

安全装置

安全装置
操作も簡単

●低荷重バネが万が一切れても落下せず安全です。

レイアウトは自

レイアウトは自

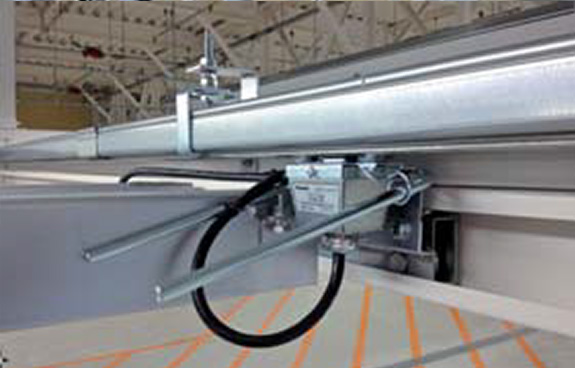

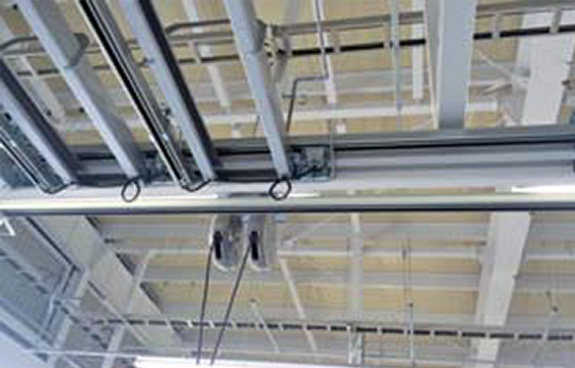

●トロリーダクトを使用するため、配線が邪魔にならずひっかかりません。

ペアリングローラー採用

ペアリングローラー採用

●可動部にベアリングローラーを採用しているためX 軸・Y 軸方向への移動がスムーズです。

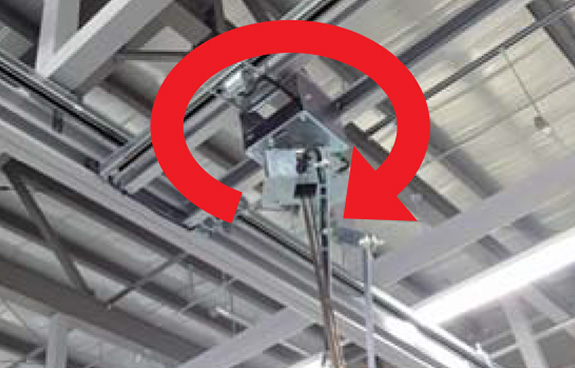

360°回転

360°回転

●本体が360°回転し、ベアリングを内蔵しているため動きがスムーズです。

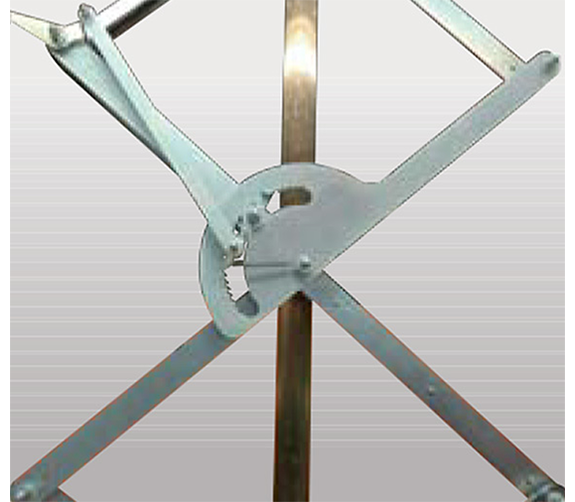

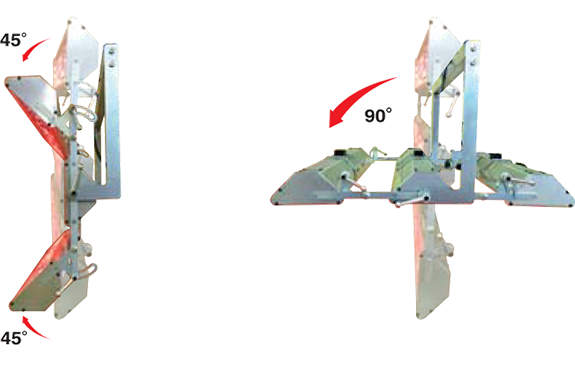

パンク角度

パンク角度

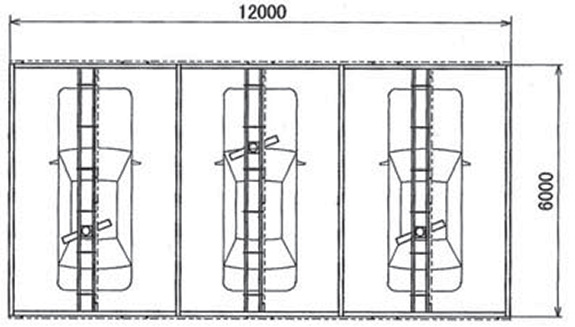

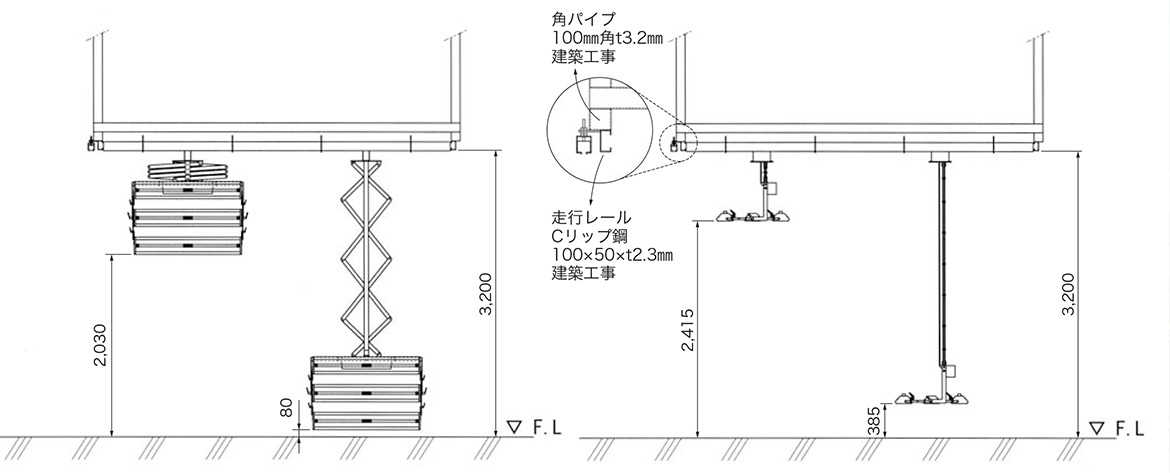

レイアウト図

レイアウト図

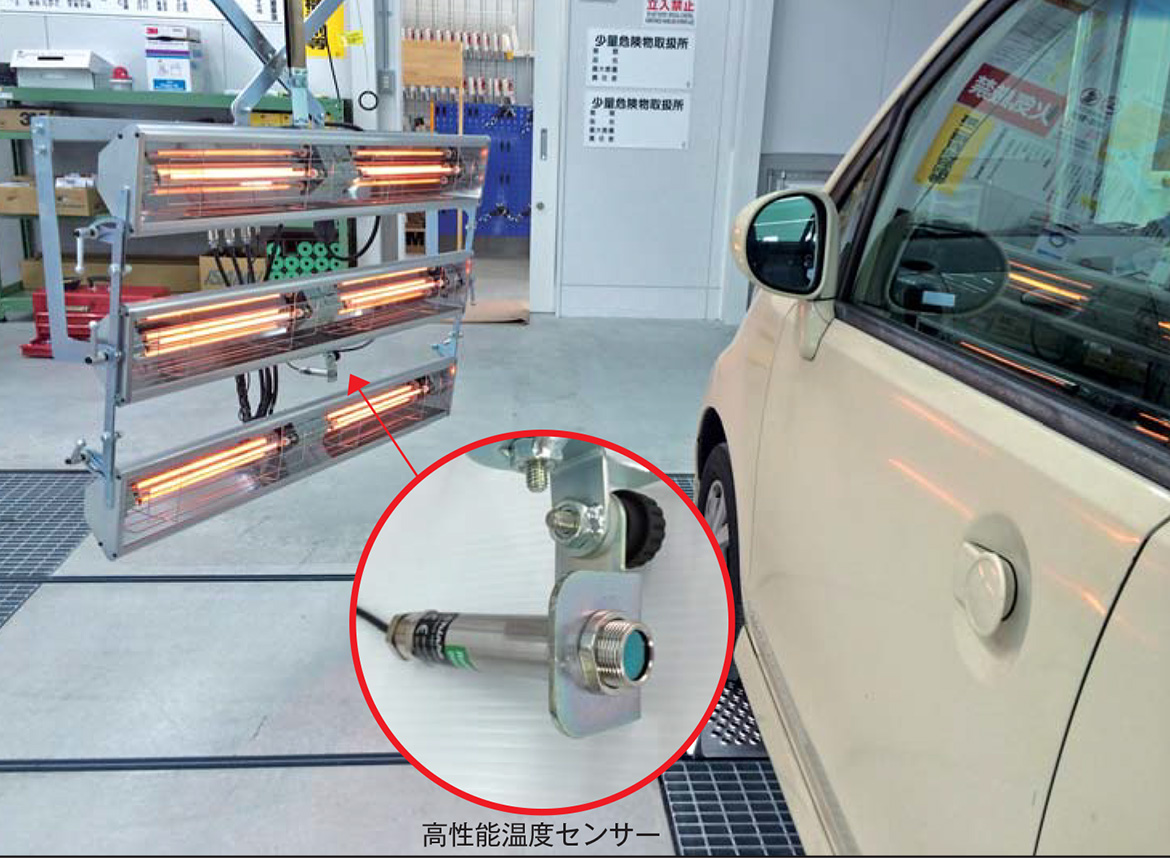

塗装面の温度管理を自動制御非効率な乾燥をおさえます。

塗装面の温度管理を自動制御非効率な乾燥をおさえます。

デジタル表示

デジタル表示

温度調整機能装着

設定温度と対象物の温度をデジタル表示で目視することができます。

  • 独立点灯スイッチ
  • 予備乾燥/ 本乾燥機能
  • 温度設定が簡単です。
  • センサーの角度が変えられます。
  • 照射対象物の温度を管理し、無駄な照射をおさえ塗膜のワキ等を防ぎます。

カーボンファイバーランプ
カーボンファイバーランプ

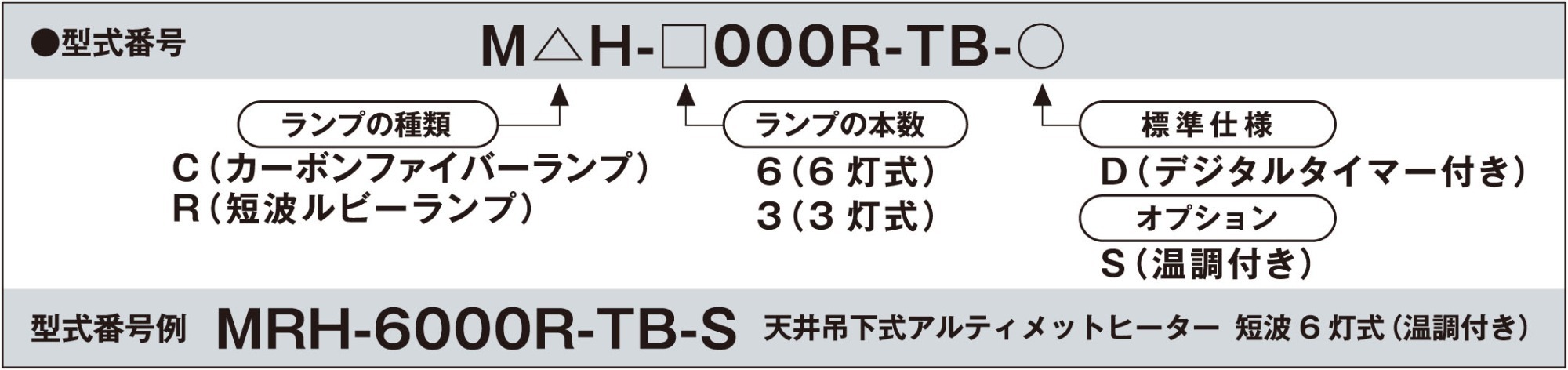

型式番号

※カーテン・床集塵装置との組み合わせや、既存乾燥機の入換えなど何でもご相談下さい。

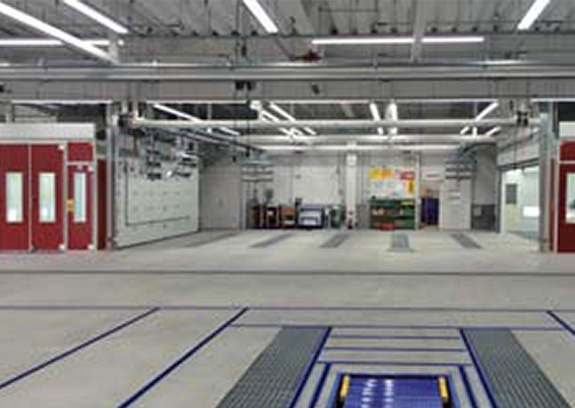

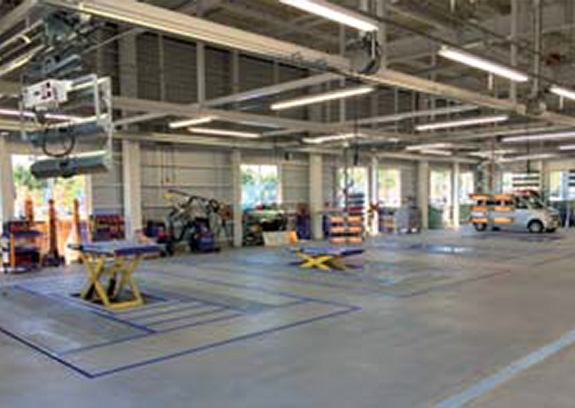

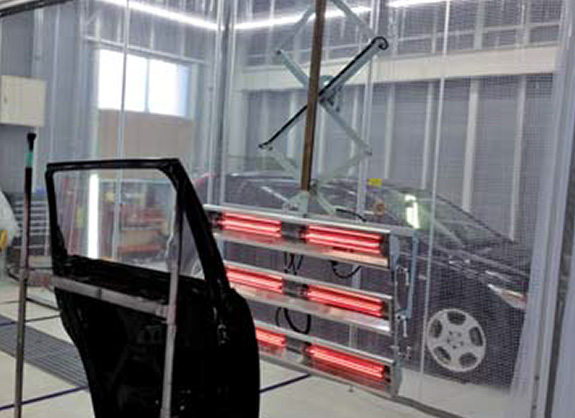

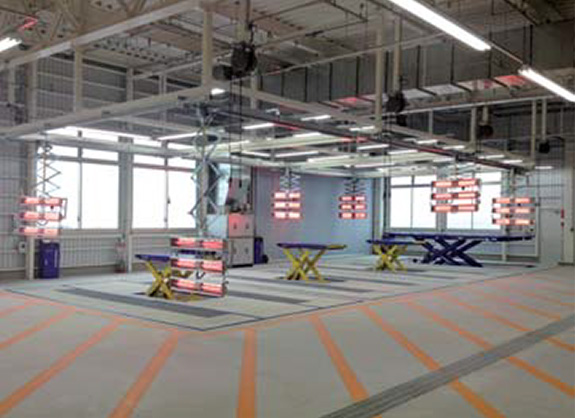

施工例

施工例

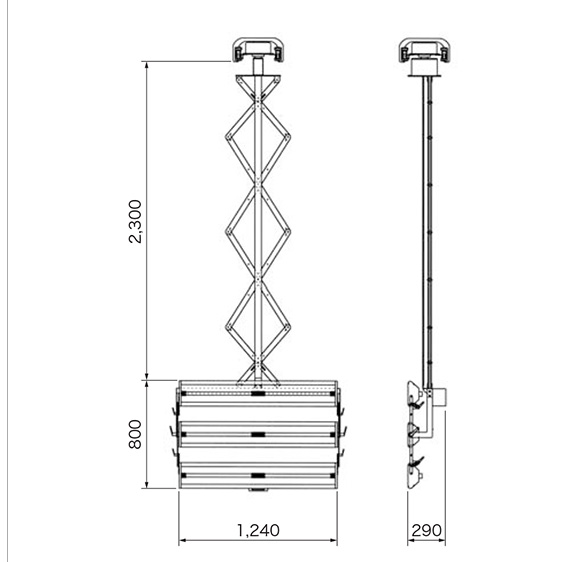

天井吊下式アルティメットヒーター 6灯式

天井吊下式アルティメットヒーター 6灯式
パネルサイズ1,240×800 ㎜
ランプ出力・数1,000W×6
200V 三相200V 三相
パネル高さ
(正面時)
FL80~2,030 ㎜
本体重量56.5kg

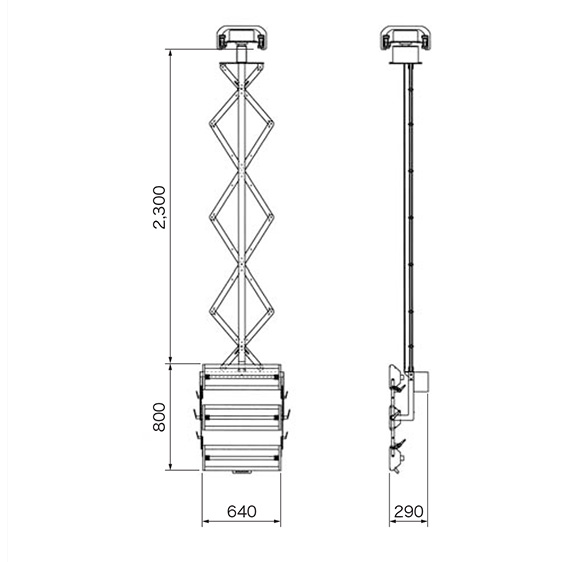

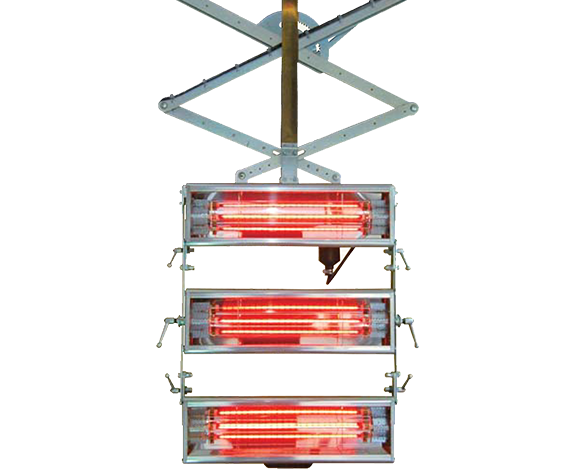

天井吊下式アルティメットヒーター 3灯式

天井吊下式アルティメットヒーター 3灯式
パネルサイズ640×800 ㎜
ランプ出力・数1,000W×3
200V 三相200V 三相
パネル高さ
(正面時)
FL80~2,030 ㎜
本体重量49.5kg
