キュービックタワー
「より早く・より正確に・より強靭に」というすべてのボデーマンの永遠のテーマを叶えます。
キュービックタワー MADE IN JAPAN
1.キュービックタワー 特徴
■ 一体整形曲げ構造 … レーザー切断後、500tプレス機による一体整形曲げ構造。
1. 専用の固定金具を使用しますので、万一クランプがはずれた場合でもタワー本体が後方に倒れることはありません。
2. 他社メーカーなどのチェーンを固定する設備があれば、タワーを使用できます。
3. 車輪を四輪とも強化、MCナイロン製にすることにより地面を傷つけず消音性にも優れまた、フロント車輪はサスペンション付きなので、段差などの移転も大変スムーズです。
4. 2本のチェーンを同時に引くことや1本のチェーンを交互に引くことが任意に選べます。
5. ショートブリッジパイプを利用し、プーラーなどで引くことができるため引き出し空間を最大限に活かすことができます。
6. タワーの引き出し能力はローパワーでロングストロークとハイパワーでショートストロークの2段階を装備し、引き出す箇所に応じて選択が可能です。
7. タワーのチェーンロック機能を使用すれば、引き点の保持が可能であり、引きしろもラムのストロークとは関係なく引くことが可能です。
8. 水平にチェーンを引くために引き点が上下することがありません。また、スプロケットにはチェーン溝が切ってありチェーンの破断しにくい構造になっています。
9. アルミ製の収納スペースを装備しているため、チェーンやクランプ、固定金具などを整理することができます。
10. ルーフなどの高い位置を引くことが可能です。（オプションパーツ／QF-151-2・ストロングハイジョイントキット使用時）
11. タワーとタワーの間の死角も引くことが可能です。（オプションパーツ／QB-8005B・ブリッジパイプ使用時）
12. タワーの背中を使用し押すことが可能です。（オプションパーツ／QT-213プッシュプルアタッチメント使用時）
13. フレームなどの上方向に引くことが可能です。（オプションパーツ／QB-8074・パワーポールキット使用時）
14. フレームなどの下方向に引くことが可能です。（オプションパーツ／QB-204・下引き金具使用時）
15. タワーの引き能力を2倍に増幅することが可能です。（オプションパーツ／QB-4073F・チェーンフックF／オプションパーツ／QB-4073W・ダブル滑車使用時）
2.キュービックタワー 標準寸法図

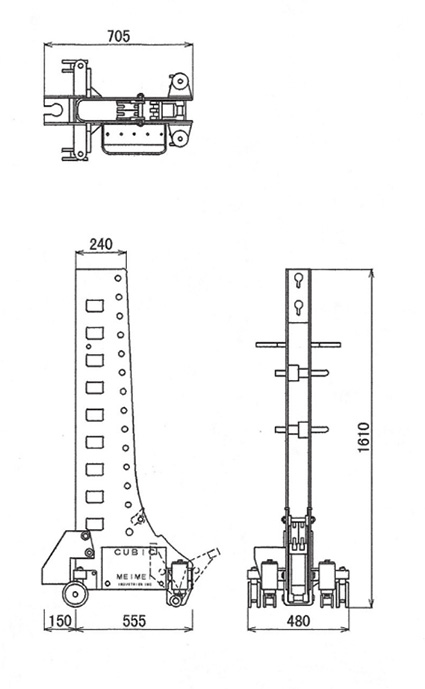

■QB-103-25T
■QB-103-10T

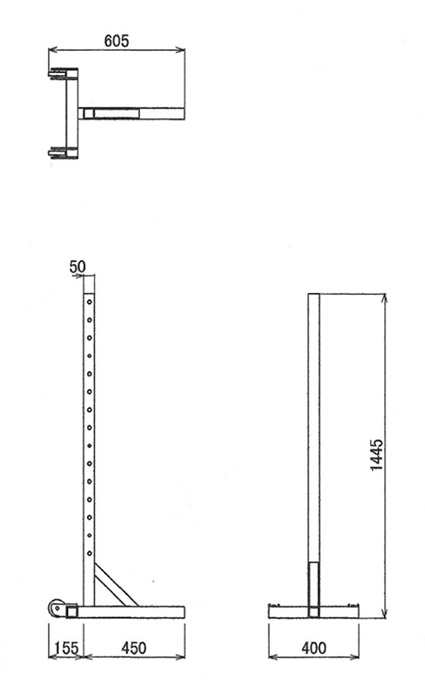

■QB-103-MT
■QB-103-ET
3.キュービックタワー LINE UP
QB-103-25T
キュービックタワー25ton（ポンプ・ラム付）
QB-103-25T-PN
キュービックタワー25ton（ポンプ・ラム無）
あらゆるステージを制覇する未体験の「パワー」が待っている。ボデーマンに圧倒的な感動を与える「25ton」のリアルパワー。
■ キュービックタワー25t標準パーツ
| QB-103-01 | 25tタワー本体 | 1 |
|---|---|---|
| QB-103-02 | ブリッジパイプS | 1 |
| QB-103-03 | ボス付きローラー25t | 2 |
| QB-103-04 | ピン（25φ） | 2 |
| QB-103-05 | ポンプ皿 | 1 |
| QB-103-06 | ブリッジパイプブラケットL | 1 |
| QB-103-07 | Aフック（ピン付） | 1 |
| QB-103-08 | 後部ブラケット | 1 |
| QB-103-09 | 固定金具セット | 1 |
| QB-103-10 | チェーン11.2φ×3m | 2 |
| QB-103-11 | 25tラム（本体組込） | 1 |
| QB-103-12 | リモコン式ポンプ・ホース | 1 |
| QB-103-13 | QLフック | 2 |
| QB-103-16 | ピン（20φ） | 2 |
QB-103-10T
キュービックタワー10ton（ポンプ・ラム付）
QB-103-10T-PN
キュービックタワー10ton（ポンプ・ラム無）
高いプレステージ性を進化、熟練させたタワーのフラッグシップ。各部のクオリティを向上し高い実用性を魅力とするタワーの原点。
■ キュービックタワー10t標準パーツ
| QB-103-14 | 10tタワー本体 | 1 |
|---|---|---|
| QB-103-02 | ブリッジパイプS | 1 |
| QB-103-15 | ボス付きローラー10t | 2 |
| QB-103-16 | ピン（20φ） | 4 |
| QB-103-05 | ポンプ皿 | 1 |
| QB-103-06 | ブリッジパイプブラケットL | 1 |
| QB-103-07 | Aフック（ピン付） | 1 |
| QB-103-17 | 後部ブラケット | 1 |
| QB-103-18 | 固定金具セット | 1 |
| QB-103-19 | チェーン8φ×3m | 2 |
| QB-103-20 | 10tラム（本体組込） | 1 |
| QB-103-21 | フットポンプ・ホース | 1 |
| QB-103-22 | チェーンフックE | 2 |
QB-103-MT
キュービックミニタワー
個性的なスタイル、使い勝手のよいサイズ、引きの魅力も備えた。ワイドな引き点にラクな取り廻し手引きタワーをきわめればミニタワーになりました。
■ キュービックミニタワー標準パーツ
| QB-103-23 | ミニタワー本体 | 1 |
|---|---|---|
| QB-103-24 | ピン（16φ） | 2 |
| QB-103-25 | 固定金具セット | 2 |
| QB-103-26 | 後部ブラケット | 1 |
| QB-103-27 | 固定金具セット | 1 |
QB-103-ET
キュービックイージータワー
やさしく引くからイージータワー。キュービックタワーに超安価モデル登場で、ますます充実。
■ キュービックイージータワー標準パーツ
| QB-103-28 | イージータワー本体 | 1 |
|---|---|---|
| QB-8002 | ブラケットS（ピン付） | 1 |
4.キュービックタワー 関連機器
タワーに取付けたり併用したりすることにより車体の押し引きや補助固定ができる商品群です。
QB-10KN
タワー専用ポンプユニット（10t）
タワー専用のポンプラムセットです。（能力10t）
ポンプラム・ホース・カプラーなどの単品販売可。
- 総重量16kg（1セット）
QB-1171
スクリューハンガー
ブリッジパイプに取付けて、インパクトレンチで締め込んで使用します。
- 総重量16kg（1セット）
QB-4073PC
プーラーキャッチャー
タワーに取付けることにより5箇所のプーラーの引き点がえられます。
- 長さ300mm / 幅190mm
- 高さ50mm / 重量 / 4.5kg
QB-8005A
押しアタッチメントキット
ラムを取付けてフレームなどを押す場合に使用します。
- 総重量10kg（1セット）
QB-8005H
ブリッジパイプブラケット(穴あき)
ブリッジパイプをタワーに取付けて広い面で作業するときに使用します。
- 長さ180mm / 幅30mm
- 高さ150mm / 重量1kg（1ケ）
QB-8005L
ブリッジパイプブラケット
ブリッジパイプをタワーに取付けるときに使用します。（タワー標準品）
- 長さ140mm / 幅55mm
- 高さ90mm / 重量1kg（1ケ）
QB-8005P
プーラーブラケット（3ヶ1組）
ブリッジパイプ（QB-8005B）に取付けてチェーンプーラーなどでの引き作業に使用します。
- 長さ190mm / 幅300mm
- 高さ50mm / 重量4kg（ピン付）
QB-8005Q
ラム接続ブラケット
ラムを接続するときに使用します
- 長さ230mm / 幅130mm
- 高さ75mm / 重量4.5kg（ピン付）
QB-8077
オートフック用タワー固定金具
オートフックにキュービックタワーを取付けるときに使用します。
- 総重量3kg（1セット）
QB-8005C
ブリッジパイプC
同時に2本のタワーを使い、多面集中を可能にし、壁面総引き点を作ります。
- 長さ1520mm / 幅75mm
- 高さ50mm / 重量11kg
QB-UC
アッパークレーン
タワーを動かすことなくタワーを中心に左右140°動き高さ調整もできるので安全にアッパー方向への引きが可能です。また、エンジンの脱着も可能です。（耐荷重1トン）
- 総重量23kg（1セット） / 最大寸法1500mm
QB-UB
ミニアッパーブラケット
タワーに取付け引き上げ作業する小型のクレーン。
- 総重量10kg（1セット）
QB-SB
サポートブラケット
タワーに取付けて押し作業や補助固定などに使用します。
- 総重量16kg（1セット）
QOR-202A
オープンレール用タワー固定金具
オープンレールにタワーを取付けるときに使用します。
- 総重量5.5kg（1セット）
QB-202K
コーレック用タワー固定金具
コーレックタイプレールにタワーを取付けるときに使用します。
- 総重量11kg（1セット）
QB-202N
Nレール用タワー固定金具
Nレールにタワーを取付けるときに使用します。
- 総重量5kg（1セット）
QB-202G
タワー固定金具特注タイプ
お客様が現在、ご使用のレールやフックなどの寸法にあわせて特注で製作しキュービックタワーを取付けるときに使用します。
- 総重量15kg（1セット）
QB-103-ET-02
イージータワー押しブラケット
イージータワーにラムを取付けて押し作業に使用します。
- 幅190mm / 長さ310mm
- 高さ50mm / 重量2kg
QB-4073W
ダブル滑車
チェーンフックFと併用して使用することで引き能力を2倍に増幅することができます。
- 幅80mm / 高さ70mm
- 長さ270mm / 重量4kg

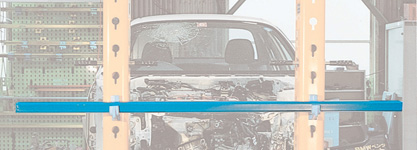

QB-8005B
ブリッジパイプ
タワーとタワーの背中の部分で連結することによりたくさんの引き点が必要なときに使用します。
- 長さ1820mm / 幅100mm / 高さ50mm / 重量 / 23kg
QB-8061
ハイジョイントキット
ルーフや高い位置の引き作業をするときに使用します。また、油圧引きも可能です。
- 総重量20kg（1セット）
QB-8005-01
ブリッジパイプ引き金具
ブリッジパイプを2本同時に使い、多面集中（上下左右）で総引き点をつくります。
- 幅60mm / 奥行290mm
- 長さ1110mm / 重量9kg

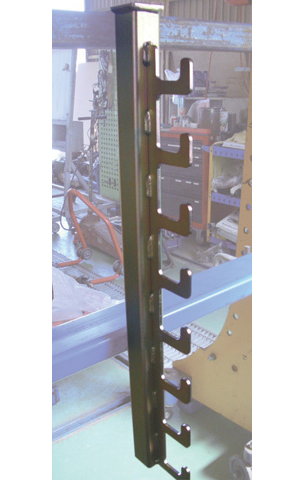

QB-103-ET-01
イージータワー継ぎ足しバー
イージータワーで高い位置の引き作業をおこなうときに使用します。
- 幅50mm / 奥行50mm
- 高さ700mm / 重量4kg
