クランプ関連機器

「集中同時多面引き」というコンセプト。

キュービッククランプ MADE IN JAPAN

1.キュービッククランプ LINE UP

キュービックシステムの特長でもある集中同時多面引きというコンセプトに基づいて、多種多様な修正をするために開発された押し引き、固定作業用の商品軍です。

1.キュービッククランプ LINE UP

QB-3002

ミニクランプ

QB-3002 ミニクランプ

小型・軽量・強力なクランプで、狭い場所での引き作業に使用します。

  • 長さ170mm / 幅65mm / 高さ120mm
  • 重量1kg / 使用荷重1.3t

QB-3017

ドリップクランプ

QB-3017 ドリップクランプ

ルーフドリップレーの溝をつかんで、使用できます。

  • 長さ170mm / 幅65mm / 高さ120mm
  • 重量1kg / 使用荷重0.9t

QB-3013

フレームクランプ

QB-3013 フレームクランプ

フレームの引き作業に使用し、引く程にクランプがくいこむ構造です。

  • 長さ175mm / 幅60mm / 高さ130mm
  • 重量2.2kg / 使用荷重2.4t

QB-3008

スクエアクランプ

QB-3008 スクエアクランプ

先端が細くなっており、従来のクランプでは挟めなかった幅の狭い場所でも引くことができます。

  • 長さ200mm / 幅50mm
  • 高さ50mm / 重量1kg

QB-3011

コーナークランプ

QB-3011 コーナークランプ

クランプ本体の内側を45°カットしていますので90°コーナー部も同時にセットでき引くことができます。

  • 長さ200mm / 幅40mm
  • 高さ50mm / 重量1kg

QB-3009

スイングクランプ

QB-3009 スイングクランプ

リングが180°動くので、多方向へ歯の中心で引けます。

  • 総重量8kg(1セット) / 使用荷重2t

QB-3004

フリーアングルクランプ

QB-3004 フリーアングルクランプ

クランプ幅が小さいため、狭い場所での他方向引きができます。

  • 幅160mm / 奥行150mm / 高さ140mm
  • 重量2kg / 使用荷重1.6t

QB-3005

オールアングルクランプ

QB-3005 オールアングルクランプ

他方向への引きができ、羽根の角度や取り外しができます。

  • 幅210mm / 奥行100mm / 高さ140mm
  • 重量3kg / 使用荷重2.4t

QB-3012

ワイドアングルクランプ

QB-3012 ワイドアングルクランプ

固定の幅を広くし、固定強度を向上させた大型クランプ。パワーの必要な引き作業や、あらゆる方向への引き作業が可能です。

  • 幅290mm / 奥行120mm / 高さ150mm
  • 重量6.5kg / 使用荷重3t

QB-3006A

サイドクランプA

QB-3006A サイドクランプA

フトコロが広いため、ボルト・プレスラインを乗り越えて使用できます。

  • 長さ270mm / 幅205mm / 厚み80mm
  • 重量3kg / 使用荷重2.1t

QB-3006B

サイドクランプB

QB-3006B サイドクランプB

他方向・同時引きができ、サイドクランプAよりも小型のクランプです。

  • 長さ260mm / 幅190mm / 厚み50mm
  • 重量3kg / 使用荷重2.1t

QB-3006C

サイドクランプC

QB-3006C サイドクランプC

サイドクランプA・Bが入らない狭い場所での引き作業に使います。

  • 長さ290mm / 幅180mm / 厚み50mm
  • 重量3kg / 使用荷重2.1t

QB-3006D

サイドクランプD

QB-3006D サイドクランプD

サイドクランプCでも入らない狭い場所での引き作業に力を発揮します。

  • 長さ260mm / 幅140mm / 厚み50mm
  • 重量2,6kg / 使用荷重2.1t

QB-2077S

ハンガーフックS

QB-2077S ハンガーフックS

フレームやバンパーなどの荒出し作業時に使用します。

  • 長さ240mm / 幅70mm
  • 高さ160mm / 重量4kg

QB-2077M

ハンガーフックM

QB-2077M ハンガーフックM

ハンガーフックSをより大きくした商品です。

  • 長さ275mm / 幅70mm
  • 高さ130mm / 重量3.5kg

QB-2100

ルーフハンガーS

QB-2100 ルーフハンガーS

フロントピラーやステップなどを飛び越えて奥の部分を引き出すときに使用します。

  • 最重量13kg(1セット)

QB-2101

ルーフハンガーL

QB-2101 ルーフハンガーL

ルーフハンガーSをさらに大きくした商品です。

  • 最重量19kg(1セット)

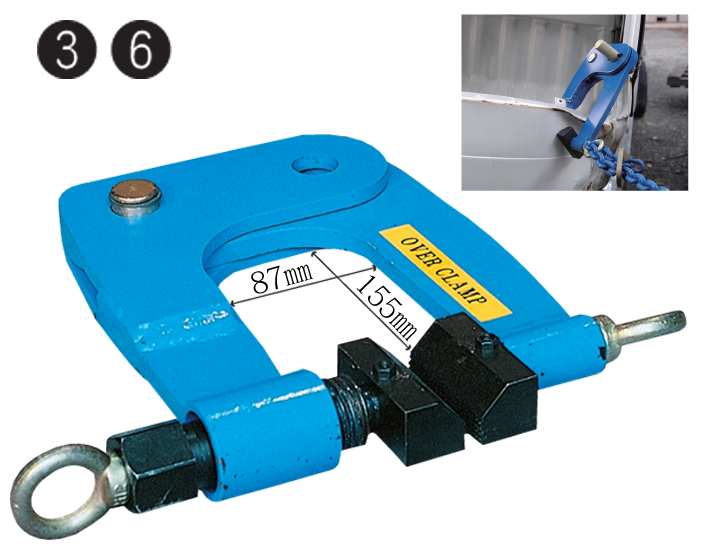

QB-3003

オーバークランプ

QB-3003 オーバークランプ

障害物をワンタッチで越えてつかめます。
また、横引きも可能なクランプです。

  • 長さ290mm / 幅330mm / 厚み50mm
  • 重量3kg / 使用荷重2t

QB-3007

ジャンボオーバークランプ

QB-3007 ジャンボオーバークランプ

リヤーバックパネルとトランクフロアーの奥の部分をクランプできます。

  • 長さ570mm / 幅400mm / 厚み50mm
  • 重量18.5kg / 使用荷重1.2t

QB-3014

オープンクランプ

QB-3014 オープンクランプ

サイドステップやリヤークォータの引き作業に使用します。

  • 幅285mm / 厚み50mm / 高さ250mm
  • 重量8.5kg / 使用荷重1.4t

QB-3015

ジャンボオープンクランプ

QB-3015 ジャンボオープンクランプ

クランプの口が大きく開くためサイドステップを乗り越えて、フロアーをクランプできます。

  • 長さ340mm / 幅420mm / 厚み50mm
  • 重量13kg / 使用荷重2t

QB-3015W

スーパーオープンクランプ

QB-3015W スーパーオープンクランプ

口の開きを大きくし、奥行もゆったりあるためロッカーパネルを楽に乗り越えて、フロアーパネルまでも掴めます。

  • 長さ445mm /  幅485mm / 厚み50mm
  • 重量18kg / 使用荷重2t

QB-4078

スライドクランプ

QB-4078 スライドクランプ

リヤーサイドフレームのバンパー取付け穴や計測用基準穴を利用し引き作業をする時に使用します。

  • 総重量2kg(1セット)

QB-3016

スーパーオープンクランプ

QB-3016 ストラットキャッチ

ストラットタワー取付けボルトに固定して使用します。

  • 総重量6.5kg(1セット)

QB-2079H

ミニフック

QB-2079H ミニフック

コアサポートや、フレームの引き出しや補助固定などに使用します。

  • 長さ240mm / 幅75mm
  • 奥行57mm / 重量 / 2kg

QB-4076

ホールプレート

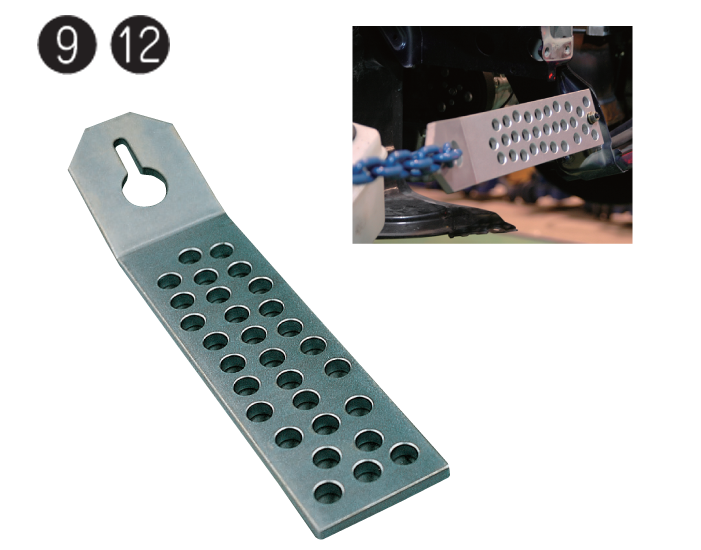

QB-4076 ホールプレート

バンパー取付けボルトやサスペンション取付けボルトなどに共締めして使用します。

  • 長さ340mm / 幅75mm / 板厚
  • 9mm / 重量1.5kg

QB-3601

ボデークランプA

QB-3601 ボデークランプA

損傷がフロアーまである時にロアアーム等の取付けボルト穴を利用してサイドメンバーの付け根から修正するときに使用します。

  • 総重量6.5kg(1セット)

QB-3602

ボデークランプB

QB-3602 ボデークランプB

ロアアーム取付け部に損傷がある場合、ボデーに直接クランプを取付けて前横同時方向へ引き作業するときに使用します。

  • 総重量3kg(1セット)

QB-3603

ボデープーラー

QB-3603 ボデープーラー

ボデーのナットやボルトを利用しパネルに余分な傷を付けず引き作業をするときに使用します。

  • 総重量7kg(1セット)

QB-2011

パワークッションパット

QB-2011 パワークッションパット

チェーンで引き作業のときにボデーを保護する硬質ゴムのカバーです。

  • 総重量2.2kg(1セット)

QB-4080

Wインパクトキット

QB-4080 Wインパクトキット

1つのボックスレンチで24mmと26mmの両方が使え、インパクト使用ができる専用ボックスレンチです。

  • 総重量560g(1セット)

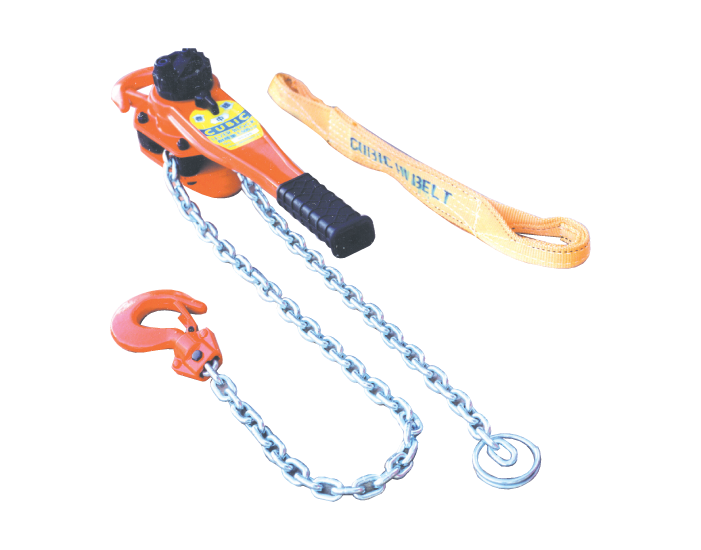

QB-NLB-1

キュービックレバーブロック

QB-NLB-1 キュービックレバーブロック

レバーブロックの機能はそのままでお求めやすい価格のモデルです。(耐荷重0.75t)

  • 長さ430mm / 幅100mm
  • 高さ150mm / 重量6kg

QB-NLB-2

キュービックレバーブロックII

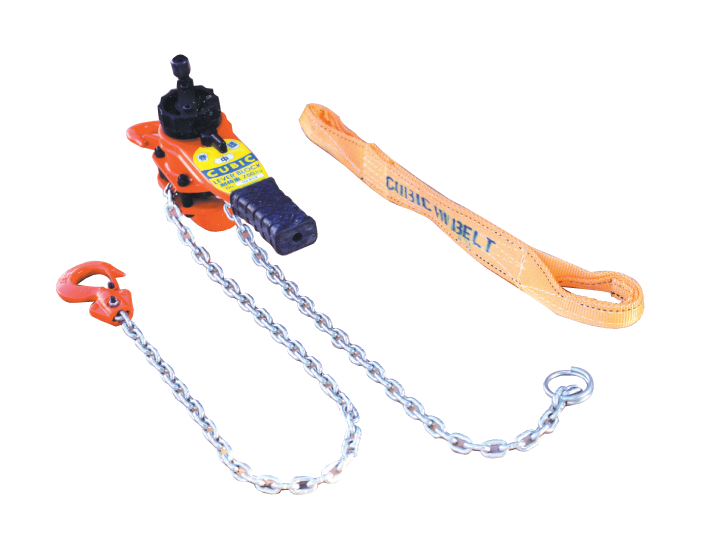

QB-NLB-2 キュービックレバーブロックII(0.75t)

キュービックレバーブロックにハンドル機能を追加したモデルです。(耐荷重0.75t)

  • 長さ430mm / 幅100mm
  • 高さ190mm / 重量6kg
ハイベルト
  • 長さ600mm / 幅50mm / 重量200g

QB-NLB-3

キュービックレバーブロックIII

QB-NLB-3 キュービックレバーブロックIII(1.5t)

キュービックレバーブロックIIの能力を2倍にしたモデルです。(耐荷重1.5t)

  • 長さ610mm / 幅115mm
  • 高さ205mm / 重量11kg
ハイベルト
  • 長さ600mm / 幅50mm / 重量200g

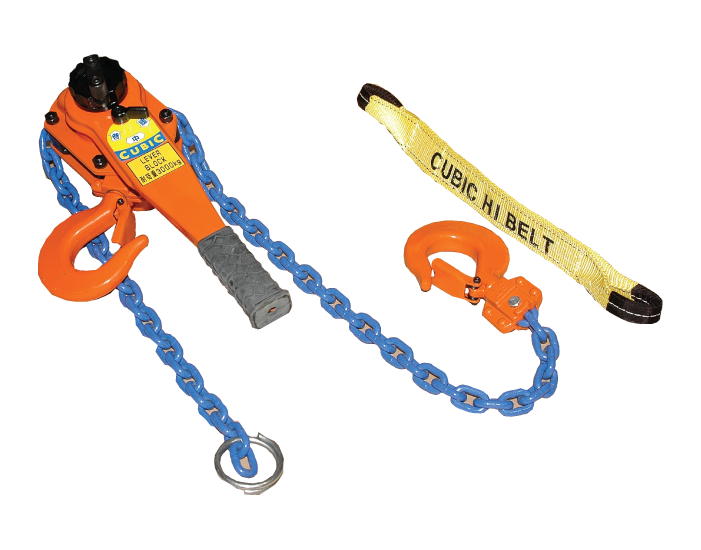

QB-NLB-5

キュービックレバーブロックV

QB-NLB-5 キュービックレバーブロックV(3t)

キュービックレバーブロックIIIの能力を2倍にしたモデルです。(耐荷重3t)

  • 長さ610mm / 幅115mm
  • 高さ205mm / 重量11kg
ハイベルト
  • 長さ600mm / 幅50mm / 重量200g

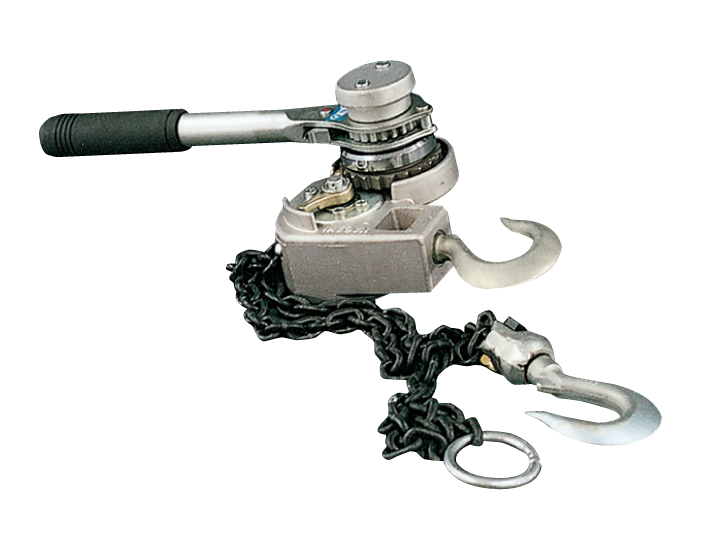

QB-1143

リッキーII

QB-1143 リッキーII(0.75t

小さく、軽量タイプのレバーブロックで、補助的な引き作業用。(耐荷重0.75t)

  • 長さ380mm / 幅140mm
  • 高さ115mm / 重量3.5kg

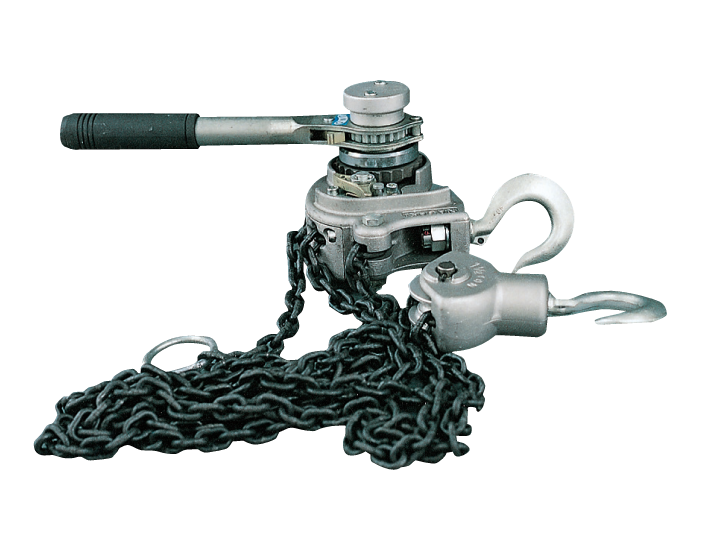

QB-1192

リッキーIII

QB-1192 リッキーIII(1.5t)

リッキーIIと同型で耐荷重が1.5t、引き作業の必需品。

  • 長さ390mm / 幅150mm
  • 高さ140mm / 重量5kg

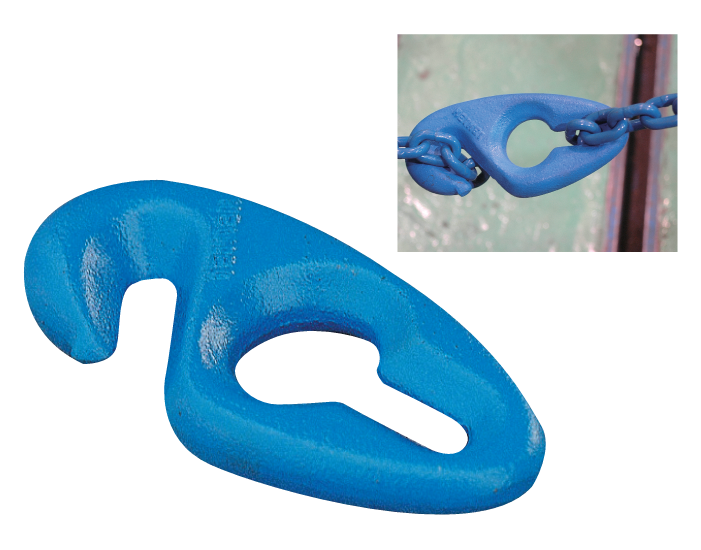

QB-4073A

チェーンフックA

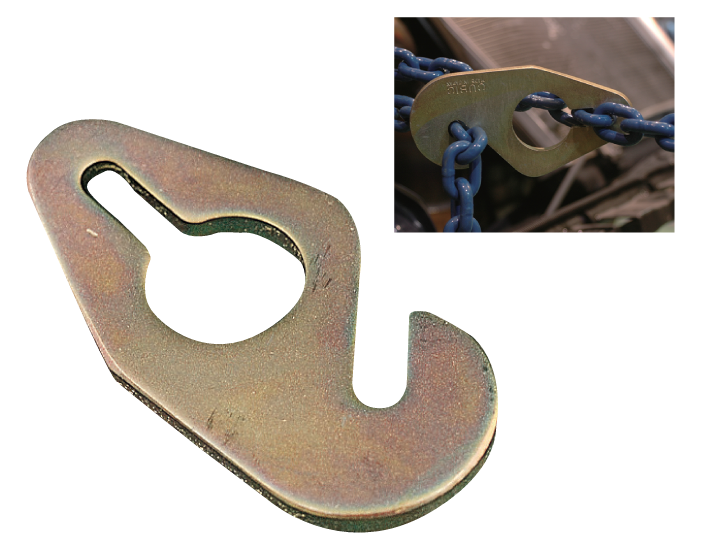

QB-4073A チェーンフックA

チェーンの連結や、クランプの連結・チェーンの長さ調整に使用します。

  • 長さ150mm / 幅73mm
  • 板厚9mm / 重量200g

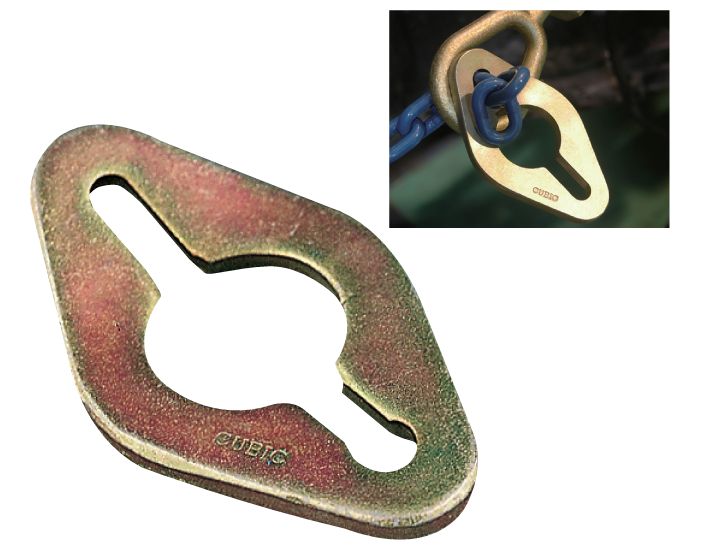

QB-4073B

チェーンフックB

QB-4073B チェーンフックB

チェーンの連結や、クランプの連結・チェーンの長さ調整に使用します。

  • 長さ120mm / 幅70mm
  • 板厚9mm / 重量100g

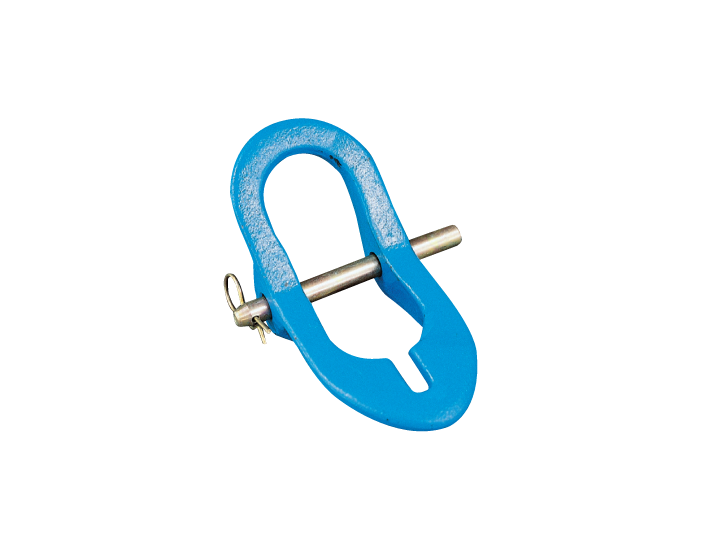

QB-4073BS

BSフック

QB-4073BS BSフック

25t用チェーンとクランプの連結に使用します。

  • 長さ190mm / 幅110mm
  • 高さ70mm / 重量1.5kg

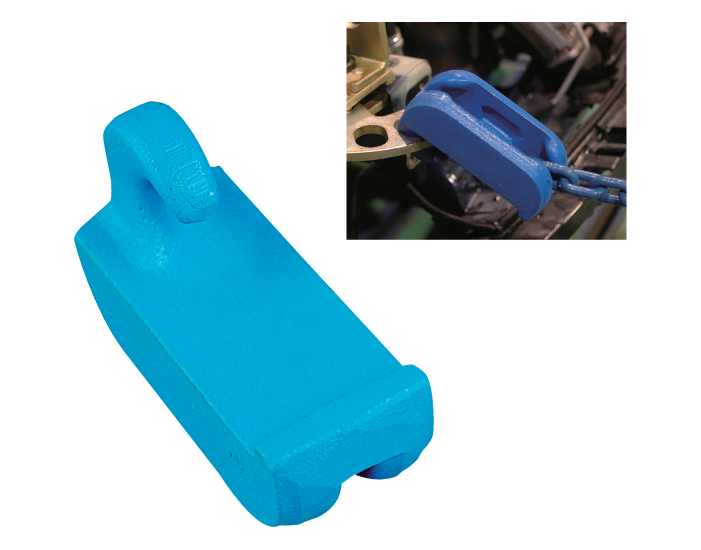

QB-4073E

チェーンフックE

QB-4073E チェーンフックE

チェーンの先に取付けて、クランプを直接引くときに使用します。

  • 長さ140mm / 幅55mm
  • 高さ90mm / 重量1kg

QB-4073F

チェーンフックF

QB-4073F チェーンフックF

タワーの能力を2倍にするときにダブルカッシャと併用するフックです。

  • 幅160mm / 奥行45mm
  • 高さ260mm / 重量3kg

QB-4073G

チェーンフックG

QB-4073G チェーンフックG

2つのクランプを同時に引くときに使用します。

  • 長さ210mm / 幅85mm
  • 奥行85mm / 重量2kg

QB-4073H

チェーンフックHキット

QB-4073H チェーンフックHキット

チェーンを広げて障害物をかわして、引き作業するときに使用する長、短がキットになった商品です。

  • 総重量10kg(1セット)

QB-4073I

チェーンフックI

QB-4073I チェーンフックI

ベストロック、グレートロックプレート専用のフックで補助固定などに使用します。

  • 幅90mm / 奥行40mm
  • 高さ100mm / 重量700g

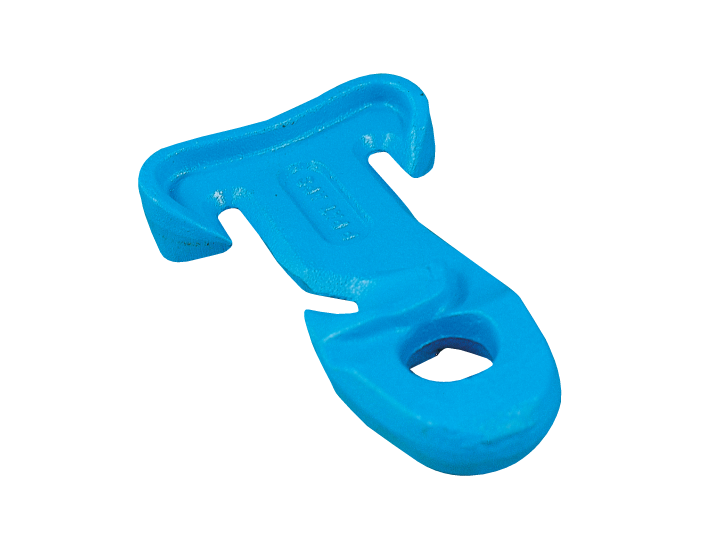

QB-4073T

チェーンフックT

QB-4073T チェーンフックT

25t用チェーンをレールに取付けたり、チェーンの長さの調整に使用します。

  • 幅130mm / 奥行45mm
  • 高さ180mm / 重量1kg

QB-4073P

チェーンフックP

QB-4073P チェーンフックP

25t用チェーンの連結や、クランプの連結、チェーンの長さ調整に使用します。

  • 長さ180mm / 幅80mm
  • 厚み35mm / 重量1.3kg

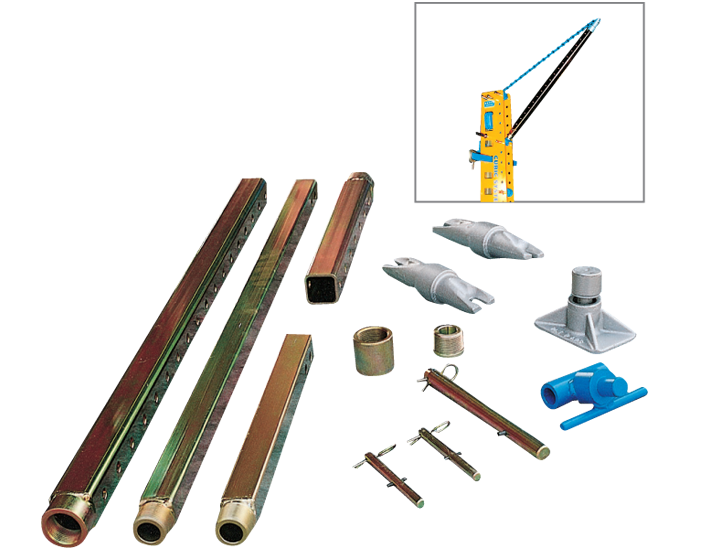

QB-8074

パワーポールキット

QB-8074 パワーポールキット

タワーに取付けてフレームやパネルの上引き、エンジンの吊り上げなどに使用します。

  • 総重量20kg(1セット)

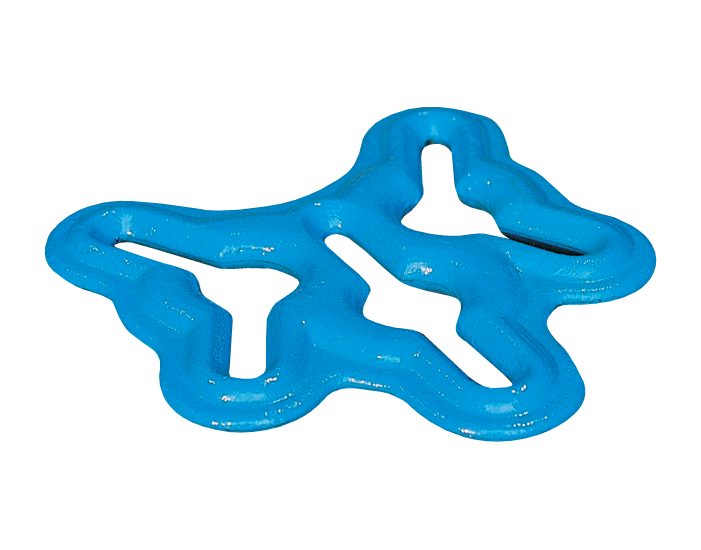

QB-4073TF

トリプルフック

QB-4073TF トリプルフック

チェーンを3方向から引く時に使用します

  • 長さ230mm / 奥行250mm
  • 厚み20mm / 重量2.5kg

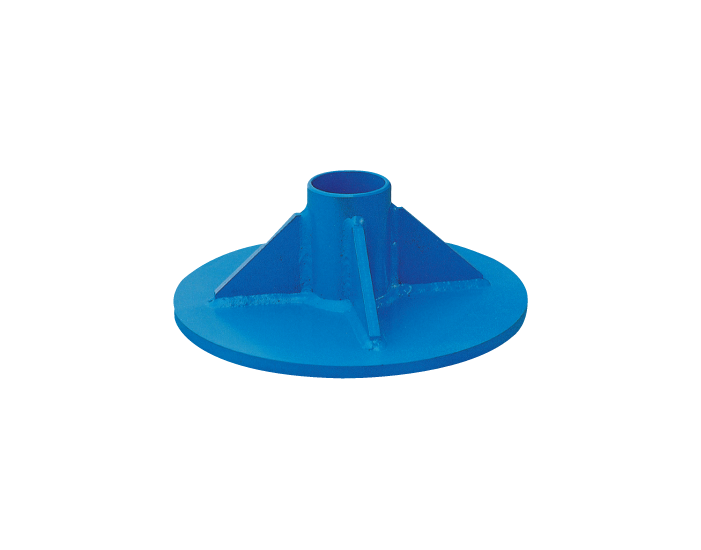

QB-8001

丸ベース

QB-8001 丸ベース
  • 300φ / 高さ112mm / 重量9kg

QB-8002

ブラケットS(ピン付)

QB-8002 ブラケットS(ピン付)
  • 長さ210mm / 幅90mm
  • 高さ70mm / 重量1kg(1セット)

QB-8010

ブラケットS(ピン付)

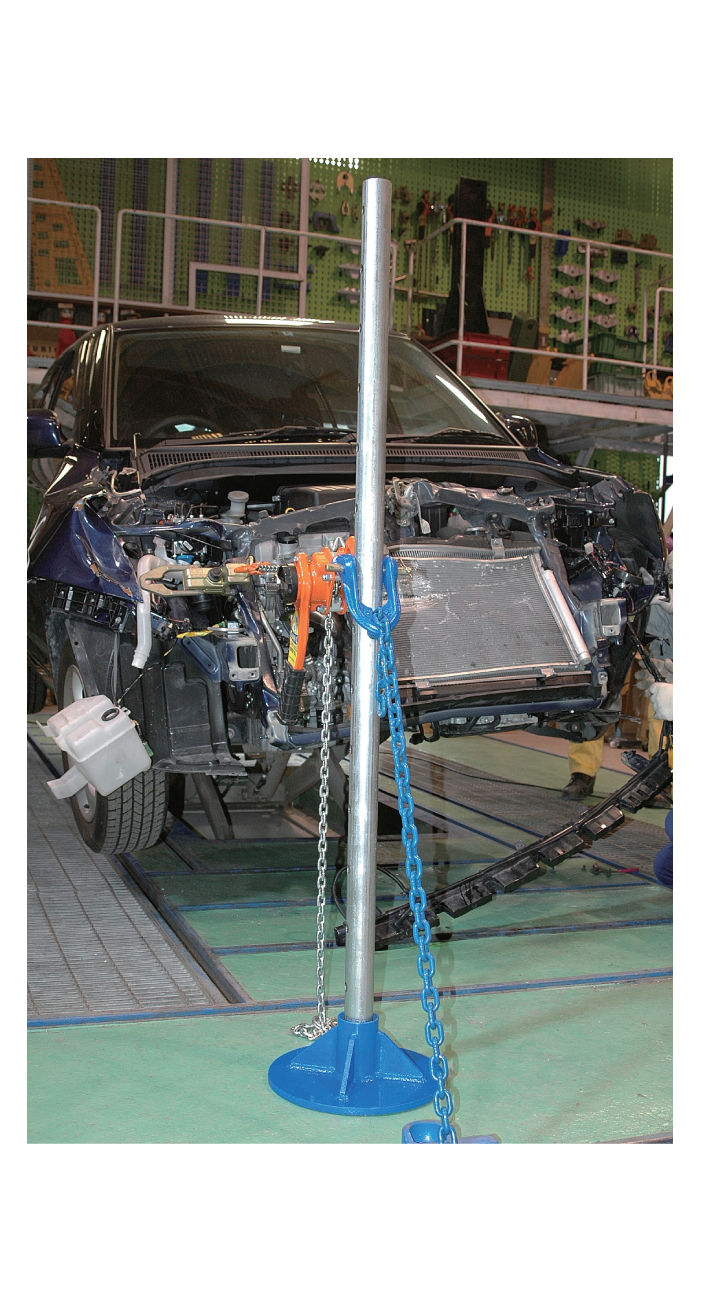

QB-8010 ロングポールキット

手軽に移動できる簡易型タワーです。

QB-8000

ロングポール

QB-8000 ロングポール
  • 48φ / 高さ1500mm / 重量4kg
