キュービック塗装ブース

塗装ブースのさらなる経済性と安心性、そして使い易さへの追及

また、「導入後のランニングコストが、いかにかからないか」トータルコストの削減という理論を実現するためにキュービック塗装ブースは開発されました。

キュービック塗装ブース

1.キュービックブース トップジェネレータータイプ
2.キュービックブース 大型車用塗装ブース
3.キュービックブース オープンブース・ダストブース
4.キュービックブース 調色ブース

1.キュービックブース

LGS-4073-PP-16H

トップジェネレータータイプ

LGS-4073-PP-12H

トップジェネレーターエコノミータイプ

LGS-4573-PP-18H

トップジェネレーターワイドタイプ

LGS-4073-PP-40H

 特注オーダータイプ

LGS-4073-PP-20H

 熱循環タイプ

LGS-4064-PP-8H

トップジェネレーターエコノミータイプ

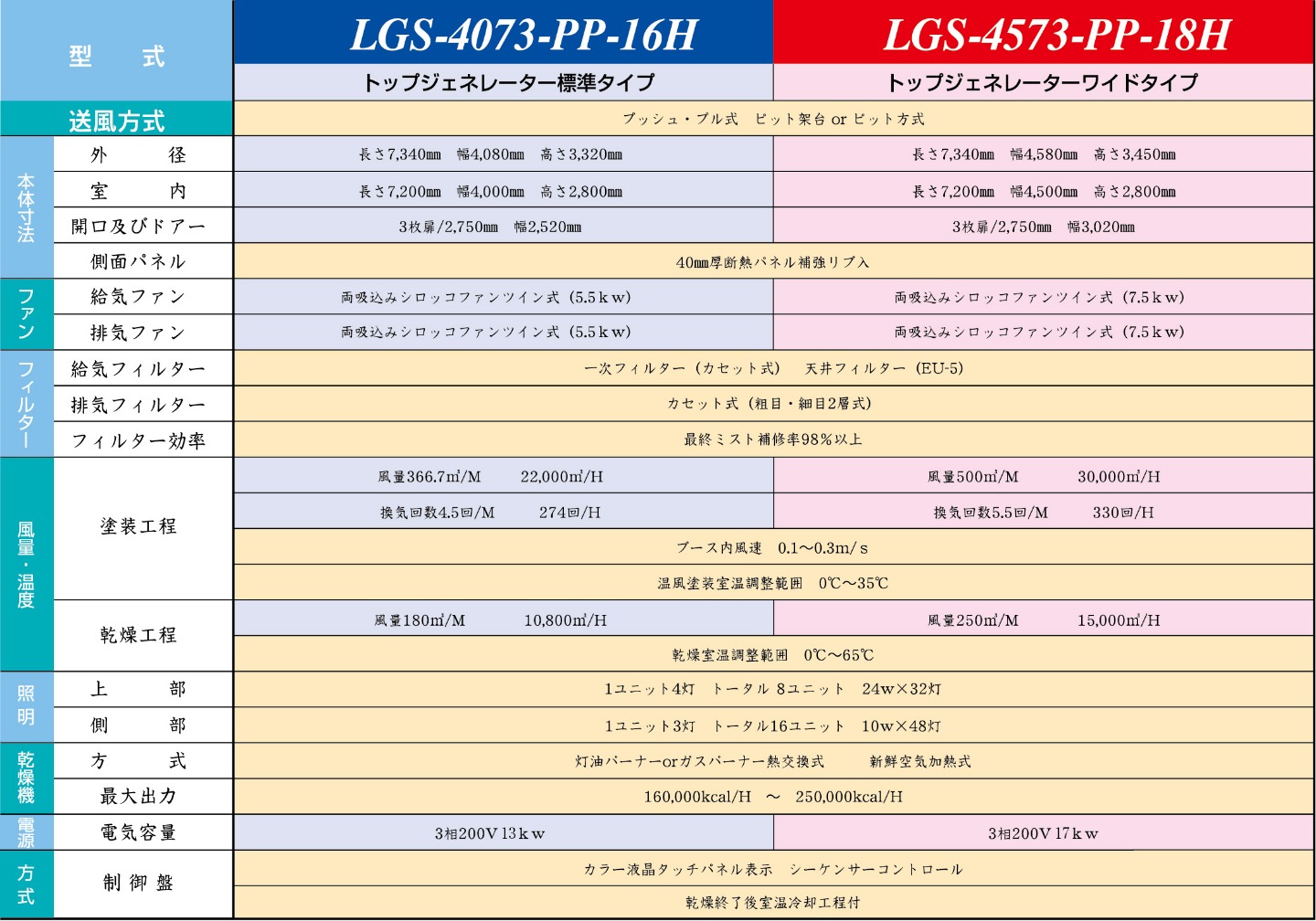

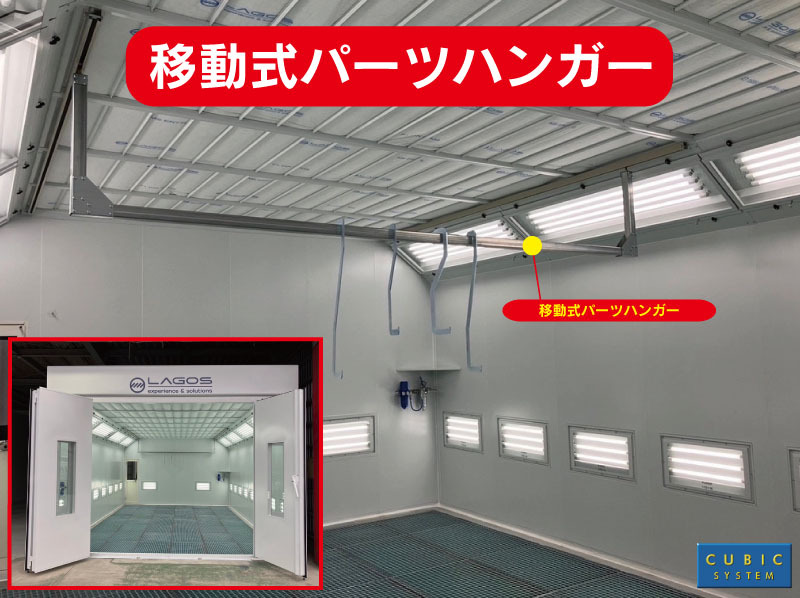

LGS-4073-PP-16H トップジェネレータータイプ


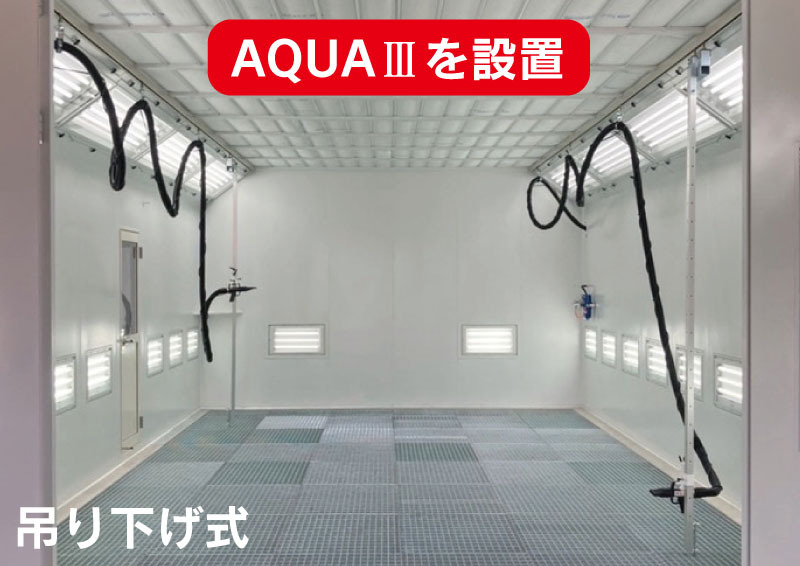

室内長さ7.2メートル、室内幅4.0メートル、室内高さ2.8メートル
ハイルーフ車や大型高級車にも完全対応。
ゆとりの空間で、最高の作業性を誇ります。

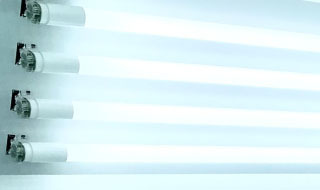

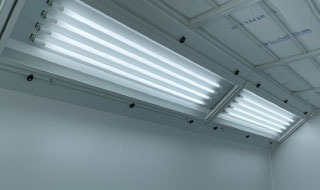

明るい照明

明るい照明

豊かな光量で車を最適な角度で照らし出します。

業界No1

業界No1

  • トップライティング58w×32灯
    (総ワット数1856w燭光数1200Lux)
  • ボトムライティング18w×48灯
    (総ワット数1856w燭光数1200Lux)
  • 蛍光灯は自然色調タイプを使用しています。

側面パネル/天井パネル

側面パネル/天井パネル

  • 側面パネルは温度が上がりやすく下がりにくいので、40mmの断熱パネルを使用。
    (燃料を無駄に消費しません)
  • 天井パネルにも温度が上がりやすく下がりにくいので、30mmの断熱パネルを使用し熱を逃がしません。(燃料を無駄に消費しません)

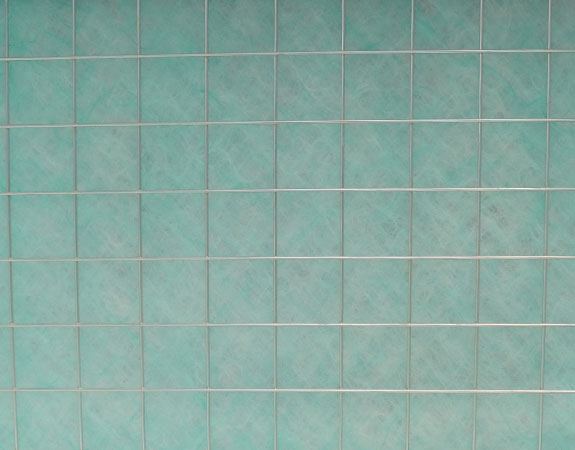

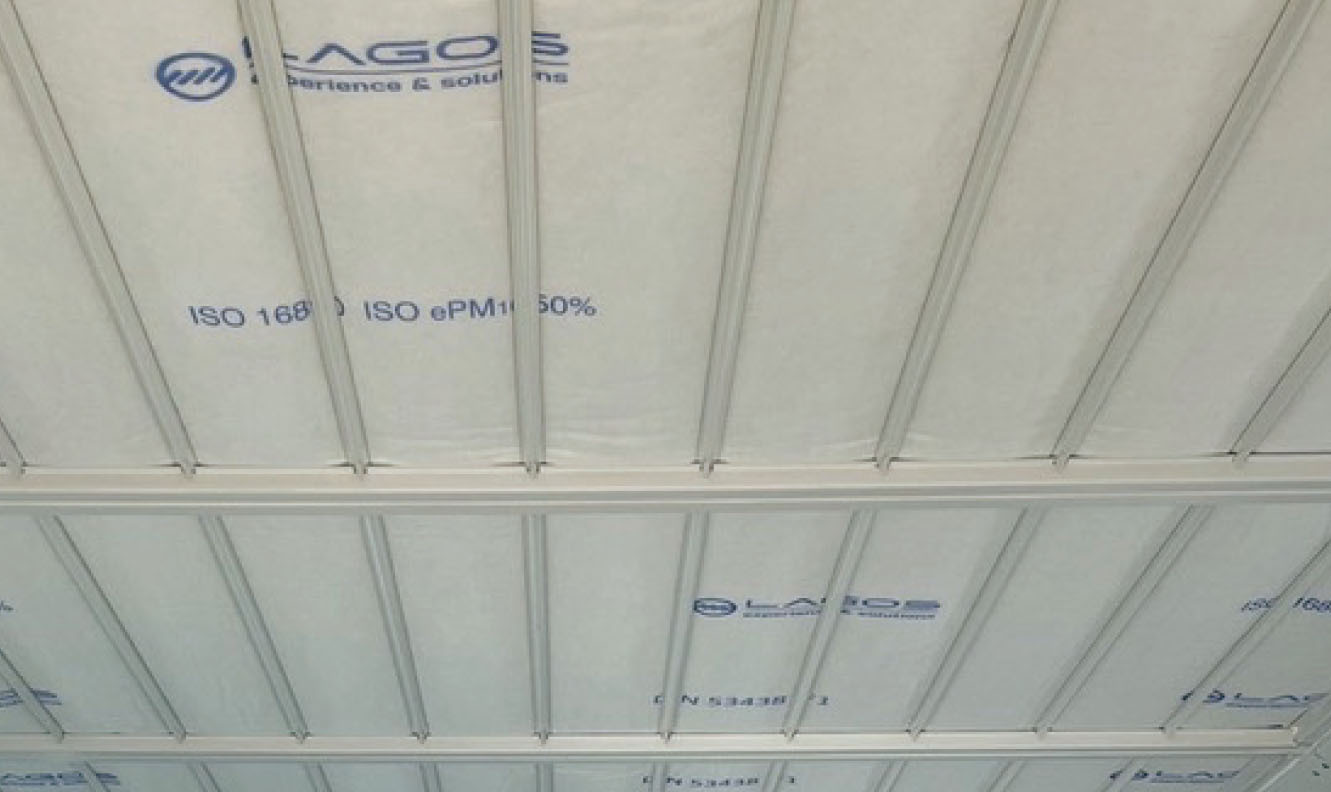

天井フィルター

天井フィルター

  • 天井フィルターは粘着剤付きの特殊品を使用しています。(ヨーロッパ規格/EU5
  • 天井フィルターは8分割になっているため1人で容易にフィルター交換を行うことができます。

コンピューター計測によるリアルデーター

コンピューター計測によるリアルデーター

風量・風速・温度を常に管理し、製品にフィードバックしています。

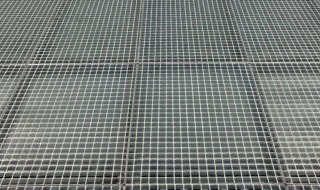

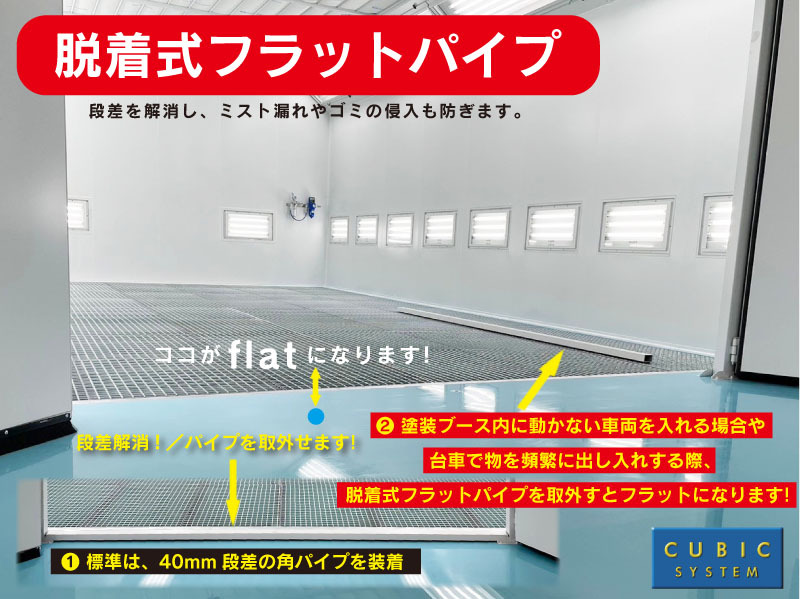

グレーチング

グレーチング

  • 特殊鋼による間隔の狭い30mm厚のグレーチングを使用し、高強度を誇ります。
  • 間隔の狭いグレーチングを使用しているのでブース内での機器の移動等がスムーズに行えます。

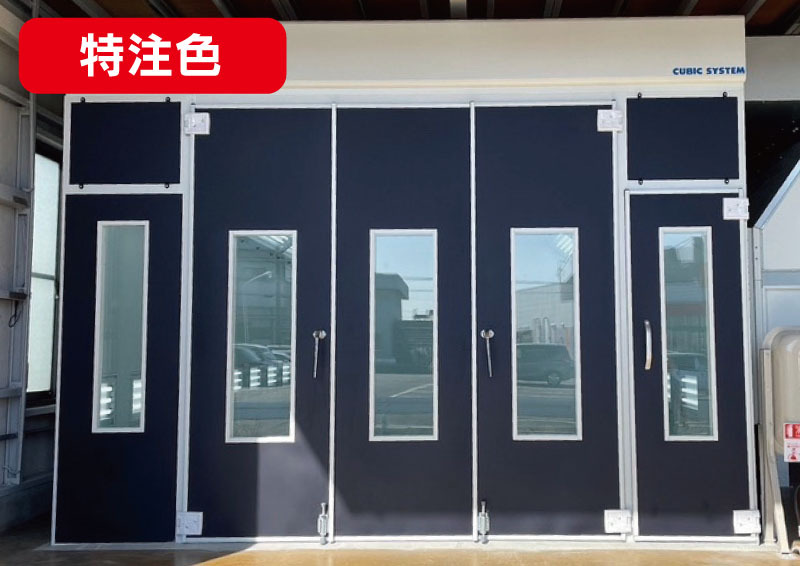

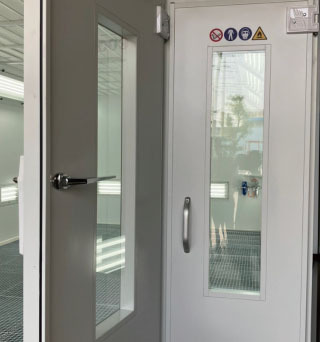

頑丈な扉

頑丈な扉

  • フロントドアパネルを3枚扉にし断熱パネルは80mm、フロントガラスは2重ガラスを使用しました。
  • ガラスの廻りにゴムを使用せず(劣化するため)、長期間の使用が可能です。
  • 扉の内部に、6mmの鉄板を埋め込み、その部分をビス止めしたうえでフレームに溶接されたヒンジに取付けるため、長期間の使用でも扉が落ちてくることがありません。
  • 温度が上がりやすく燃料を無駄に消費しません。
  • パーツが経年変化で無駄に傷むことがありません。

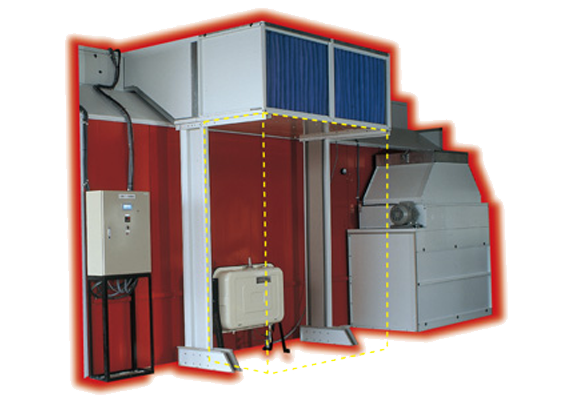

給気ユニット

トップジェネレータータイプ

 世界特許品  LGS-4073-PP-16H・12H・8Hとに標準装備

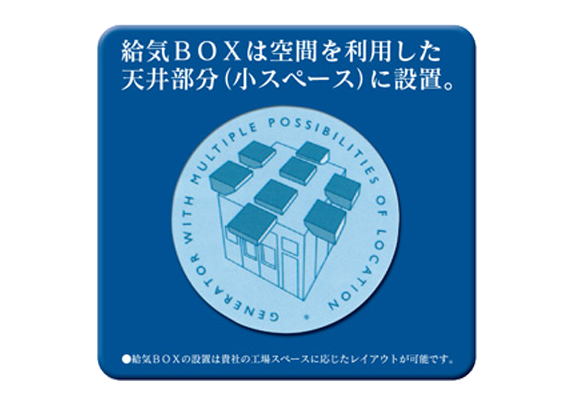

給気ユニット
給気ユニット

天井部分に設置することによって従来型のブース(横・後方部分に設置)と比較した場合、工場スペースの有効利用、作業効率の向上を図ることができます。

  • 給気したエアーをダイレクトにブース内に送り込むため、労働省基準をクリアーする風量・風速を確保でき熱効率も格段にアップしています。
    また、将来普及していくであろう水性塗料にも対応しています。
  • 温度が上がりやすく下がりにくいのでバーナー点火時間が短いため燃料の消費も少なくてすみます。
  • 乾燥モード時にスペシャルダブルシロッコファンを逆回転させ超低速で熱交換機にエアーを供給することにより正回転時に比べ風量が約半分となり、短時間でブース内を指定の温度まで立ち上げることが出来ます。
    また、風量は約半分なのでブース内のエアーの流量が少なく、ほこりをまき上げることがなく美しい仕上がりを実現します。(世界特許品)
  • 給気フィルターへのホコリ等の付着も軽減しフィルターを長持ちさせることができます。
  • 能力/モーター5.5kw
  • シロッコファン/スペシャルダブルシロッコファン

熱循環タイプ

LGS-4073-PP-20Hに標準装備

LGS-4073-PP-20Hに標準装備 熱循環タイプ

  • 熱循環タイプの給気ユニットは、温風80%リサイクルしながら乾燥させます。また、本体にエアーダンパーを内蔵しているために乾燥時、自動でダンパーが閉まり熱風を循環させます。
  • 能力/モーター5.5kw

シロッコファン/スペシャルダブルシロッコファン

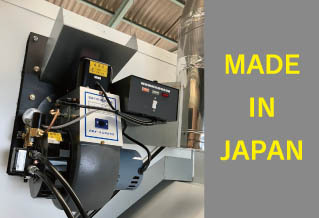

バーナー

バーナー

  • 熱源は灯油方式または、ガス方式が選べます。
  • 絶対の信頼の日本製。(メーカー/日精オーバル株式会社)でアフターフォローも万全です。
  • 最大250,000カロリーの能力があります。

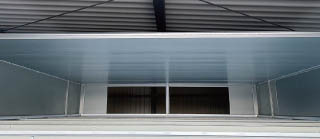

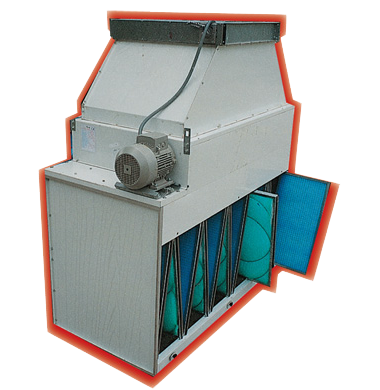

排気ユニット

  スペシャルダブルシロッコファン内蔵タイプ

スペシャルダブルシロッコファン内蔵タイプ

↑内圧調整用ダンパー装着

排気BOXの設置は貴社の工場スペースに応じたレイアウトが可能です。

  • 排気フィルターの断面積を大きく設置しフィルターの交換サイクルを延ばします。また、カセット式なのでメンテナンス性にすぐれています。(フィルターの交換サイクルが長いためにコストがかかりません)スペシャルダブルシロッコファンも本体の中にあるために消音性に非常に優れています。
  • 能力/モーター5.5kw
  • シロッコファン/スペシャルダブルシロッコファン

スペシャルダブルシロッコファン内蔵タイプ

排気フィルターの総面積は9m20cm角になります。

  給排気フィルター

給排気フィルター

給気フィルターもカセット式を採用。

  • 各フィルターはカセットフィルターを採用し広面積を確保し捕集率を上げています。
    メンテナンス性にもたいへん優れています。
  • 通常、排気フィルターの交換回数は頻繁に行わなければならないものです。キュービック塗装ブースの特長として業界トップクラス22枚(2層構造)のフィルターがついています。
    この工夫からミストの捕集面積が他社メーカーのブースよりもはるかに多く、メンテナンスの頻度も少なくてすみます。

  燃焼試験

 燃焼試験

  • メーカー出荷時、全ての商品に熱交換機の燃焼試験を実施しているので安心してご使用いただけます。

  マノメーター

マノメーター

  • ブースの内圧がマノメーターにより一目でわかるため、排気ボックスのダンパー調整によりつねに一定した圧力で使用できます。また、フィルター交換時期も確認できます。

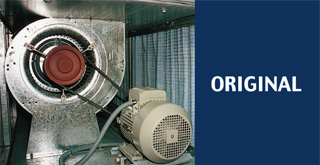

  給排気ファン

給排気ファン
  • スペシャルダブルシロッコファンを採用し風量性能消音性能とどれをとっても高性能です。
  • モーターは世界で絶大な信頼を得ているドイツ製(メーカー/シーメンス社)を装着しています。100%国内でのメンテナンスが可能ですので、安心してご使用いただけます。

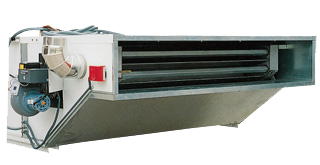

  熱交換機

熱交換機
  • 温度をより速くたち上げるために翼断面形状にし、空気接触面積を大きくとっています。(ステンレス製)また、奥行サイズが2,100mmのビックサイズになっています。
    (燃料を無駄に消費しません)

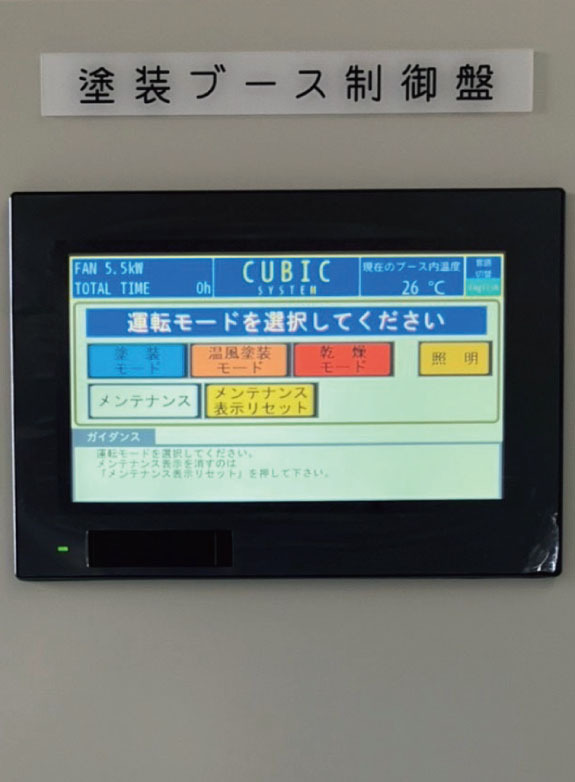

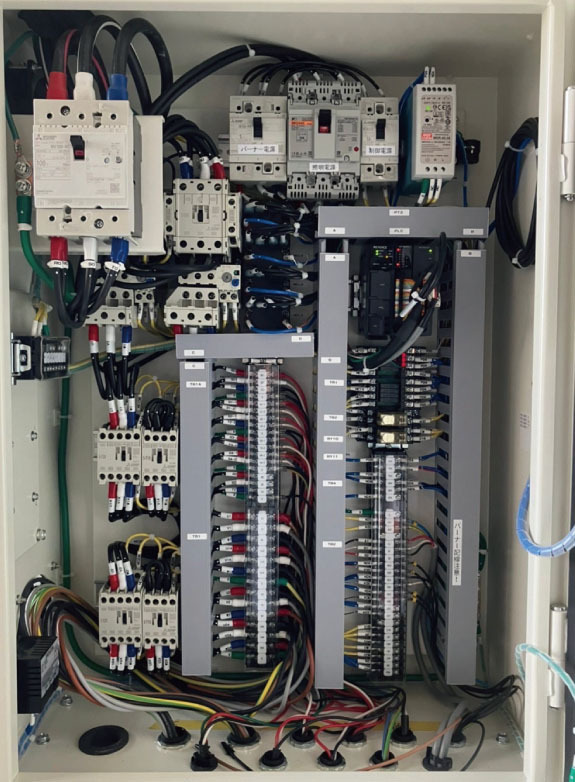

コンピューター式制御盤(シーケンサータイプ)

コンピューター式制御盤(シーケンサータイプ)
コンピューター式制御盤(シーケンサータイプ)

液晶パネル、シーケンサー、リレーマグネットスイッチ、配線などの電気装部品はすべて日本製。

  • 安心の日本製と簡単な日本語表示。
  • スイッチはセンサーに触れるだけのタッチパネルを装備。
  • 冬場や寒冷地に役立つ温風塗装モードを装備。
  • お客様の塗料にあわせた、きめ細やかな調整が可能で呼び乾燥から本乾燥へは自動切り替え。また、調整時間は1分ごとにきめ細やかに調整可能です。また、温度調節も1℃ごとに調整可能です。(例:30℃で5分間予備乾燥・60℃30分間本乾燥)
  • 乾燥終了後、自動で10分間フレッシュエアーを取り入れ車体や室内を冷却するアフタークールモードを装備。
  • 万一、地震等が発生した際、自動でバーナーを停止する感震器異常モードを装備。
  • 熱交換器が60℃以上の時に乾燥モードを強制的に停止した場合、バーナー等を自動で冷却する低温異常モードを装備。
  • 熱交換器が急激に高温になりすぎたときに自動で冷却するハイカット異常モードを装備。
  • コンピューターにシーケンサーを装備しているため、将来にわたってのバージョンアップが容易になります。



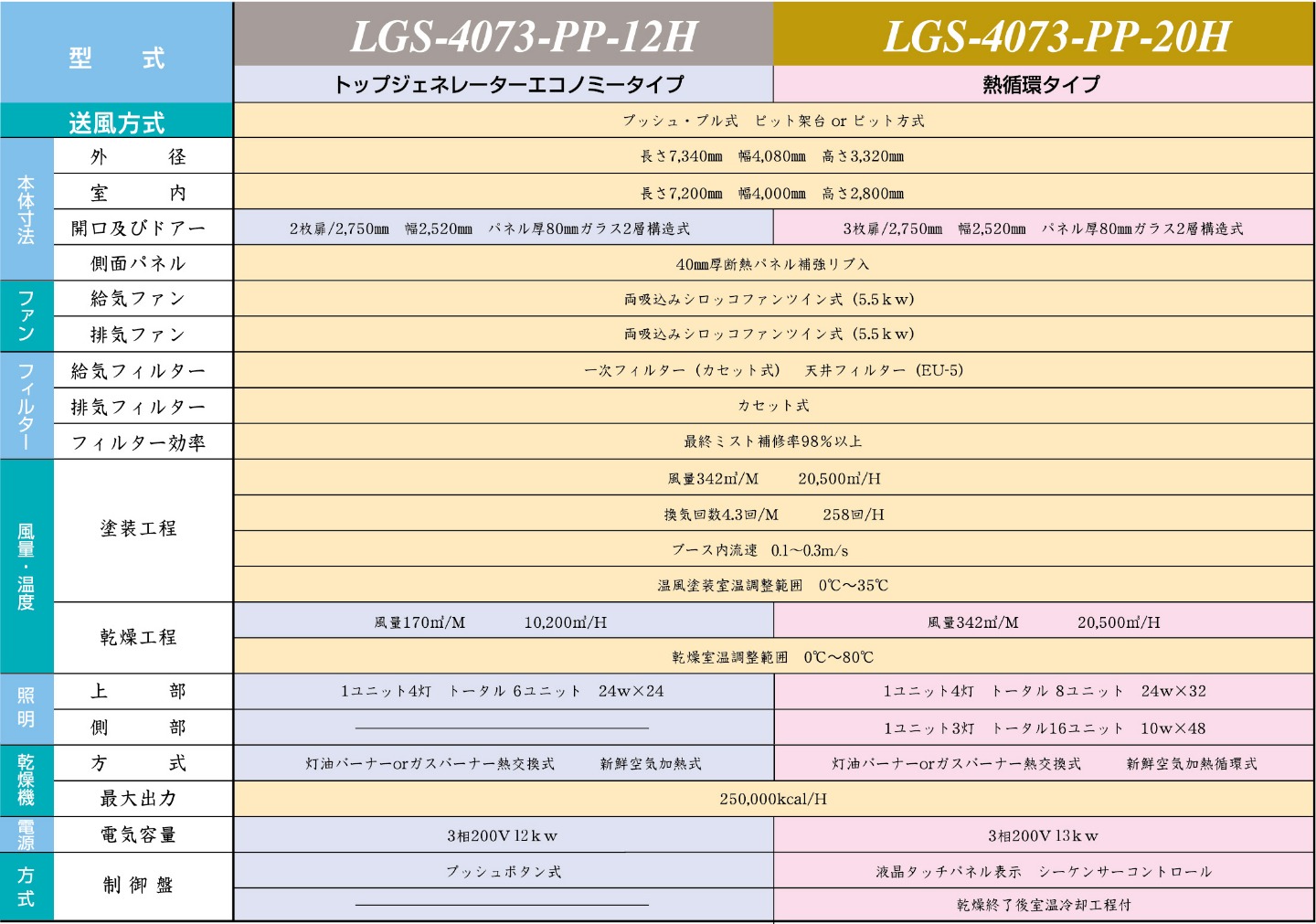

トップジェネレータータイプ/レイアウト
トップジェネレータータイプ/レイアウト

2.キュービックブース 大型車用塗装ブース

LGS-5016-16-H

プッシュ・プル・熱循環タイプ

LGS-5016-40-H

特注オーダータイプ

LGS-5016-12-H

プル・エコノミータイプ

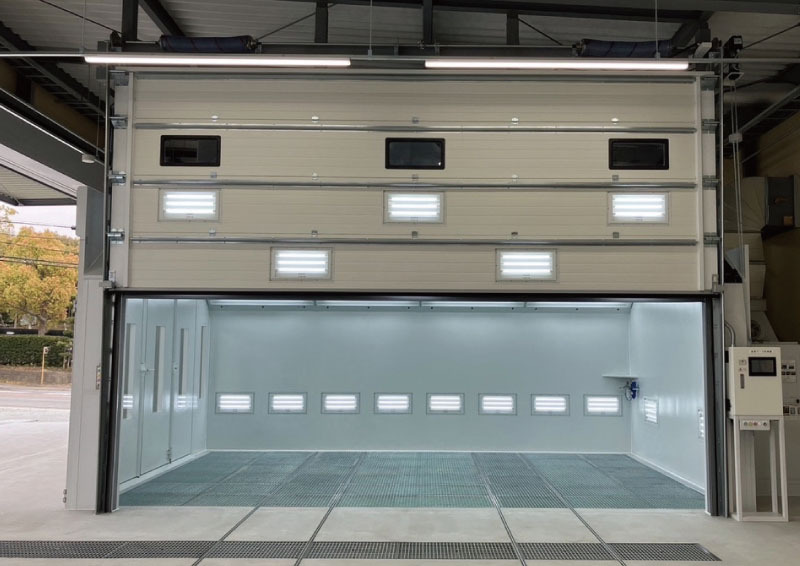

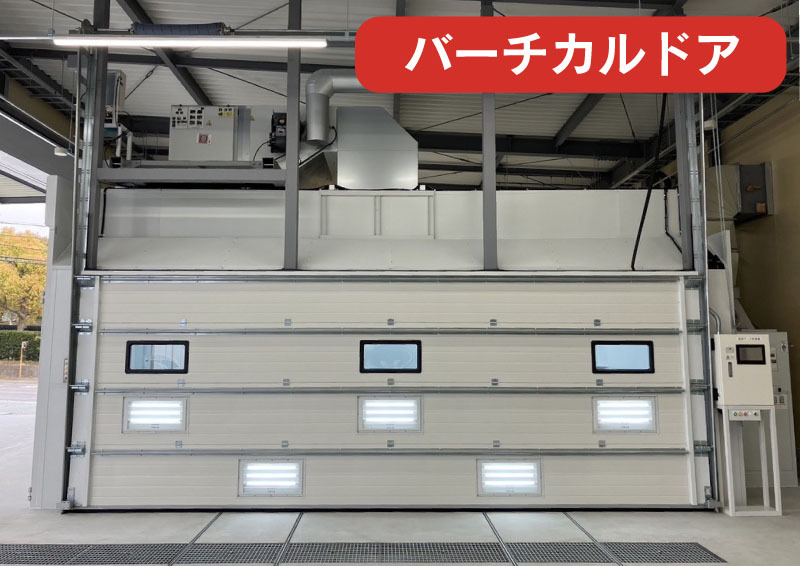

キュービックブース 大型車用塗装ブース

「グローバル品質」

革新的な生産性の向上と高品位な塗装環境を提供します。

LGS-5016-12-H

プッシュ・プル・熱循環タイプは、塗装設備に求められる先進性・生産性・環境性を高次元で追求したスタンダードな機種として様々な分野で活躍し、燃費・電力・メンテナンスコストを大幅に削減することができる新世代の大型車用塗装ブースです。この塗装ブースは、大型車両の塗装に限らず工業製品から建造物(風力発電用設備・高速鉄道・エスカレーター・カーボン素材自転車・他)まで世界中で信頼されてきた実績あるグローバル品質です。また、特注オーダータイプ(LGS-5016-40H)は、お客様の工場レイアウト・塗装形態に合わせた最適なサイズ・多彩なオプションを選択していただくことができます。



キュービックブース 大型車用塗装ブース

3.キュービックブース オープンブース・ダストブース

AP-6-2

キュービックオープンブース上下圧送式

AP-6-3

キュービックオープンブース上横圧送式

キュービックオープンブースは、狭い場所にも簡単に設置ができグットクオリティとロープライスを実現した、クイックペイントに最適のオープンブースです。

AP-6-4

キュービックダストブース

キュービックダストブースは、オープンブースをさらにロープライスにし、給気のみで工場のミストダストなどを集塵します。

AP-6-4 キュービックダストブース
AP-6-4 キュービックダストブース
AP-6-4 キュービックダストブース
AP-6-4 キュービックダストブース

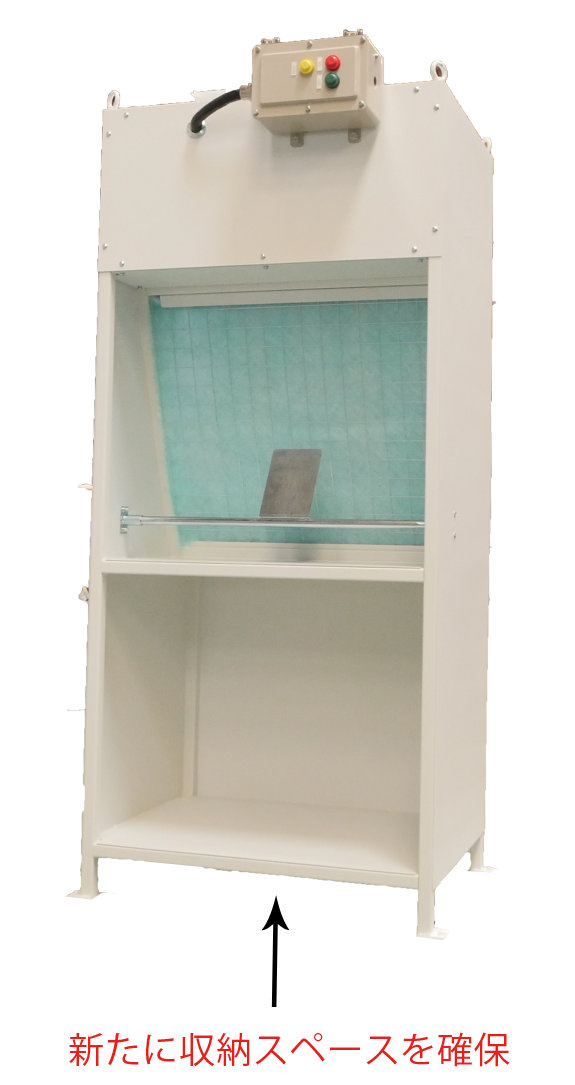

4.キュービックブース 調色ブース

TSB-W

NEWキュービック調色ブース

ニューモデルの調色ブースは、今までのタイプ(TSB-1)と比べると幅広に設計され調色作業をしやすくしています。また、防爆仕様モデルも新たにラインアップ!

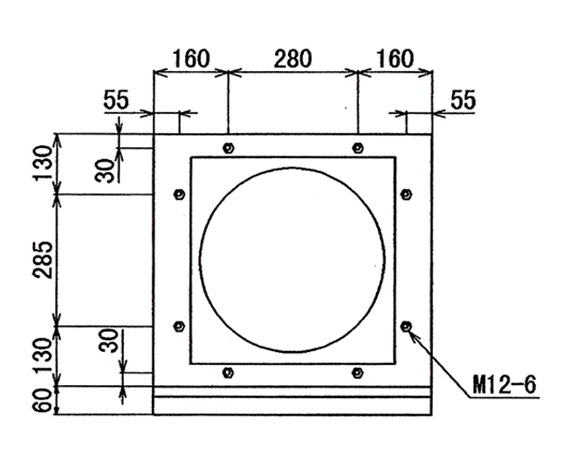

排気ファン

排気ファン

排気ファンには信頼性が高く環境、省エネに貢献する株式会社日立産機システム製を採用しています。

欧州規格G3フィルター

欧州規格G3フィルター

外側が粗目、内側が細目のフィルターによる2 層構造により吸気効率をつねに保ちます。

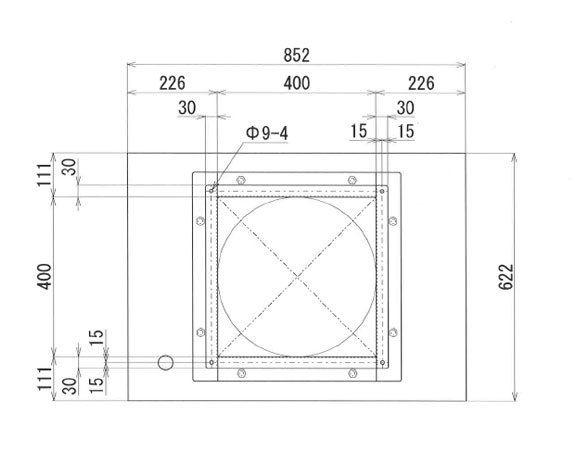

サイズ
サイズ

・幅852×奥行622×1900mm
・重量140kg
・排気ファン径400mm

NEWキュービック調色ブース

TSB-1

キュービック調色ブース

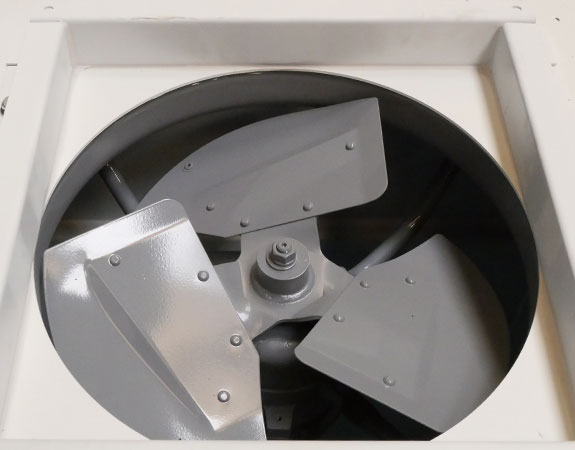

排気ファン

排気ファン

排気ファンの直径が400mmもあり、0.2kwのファンを使用しているため、排気量が非常に高く、従来の調色ブースよりも排気ファンの音は、静かで安定した高機能性を保ちます。

クラストフイルター

クラストフイルター

クラフトフィルター(ペーパーフィルター)を使用しているので従来の調色ブースに、発生する目詰まりが非常に少なくしかも、フィルターは、カートリッジ式なので、簡単に交換できます。

サイズ

サイズ
・幅610×長さ610×高さ1.760mm
・重量155?s 100V・0.2kw
・排気ファン径:400mm

キュービック調色ブース
